1、引言
       大力发展新能源与低碳经济已成为构建两型社会的重要课题,在此背景下，加快电动汽车产品步伐必将成为21世纪符合中国国情的战略考量，而在技术和价格的坚冰逐步消融的过程中，最后一项制约电动车产业发展的因素便是配套充电设施的建设。为此，电网企业积极筹划，加快电动汽车充电站的步伐，以期能达到电动车随处可达的前景。
2、充电桩的工作原理图
       大功率纯电动汽车充电机的一般结构框图如图所示，三相电网输入交流电，经过三相桥式不可控整流电路整流变成直流电，滤波后提供给高频DC-DC功率变换器，功率变换器经过直直变换输出需要的直流，再次滤波后为纯电动汽车动力蓄电池充电。

图 2-1

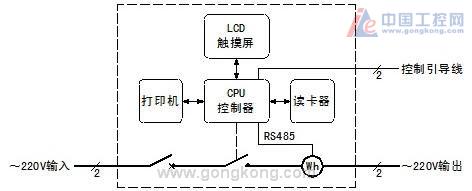

        交流充电桩采用人机交互界面采用大屏幕LCD彩色触摸屏，充电可选择定电量、定时间、定金额、自动(充满为止)四种模式。充电桩的交流工作电压220V±15％，额定输出功率3.5KW、7KW，普通纯电动轿车用充电桩充满电需要4-5个小时，由于充电桩造价低廉、主要安装在停车场，充电桩更适用于慢充动力电池。



图 2-2

    MT8070iH在充电桩上应用的功能如下：
    (1) 界面显示：显示用户IC卡信息、充电相关信息等内容；
    (2) 身份识别：读取IC卡内信息，输入密码，识别用户身份、车牌号；
    (3) 充电操作：刷IC卡后，确认自动充电，可中断充电；
    (4) 参数设置：设定充电电压、充电电流、充电时长、快速充电；配方选车型如小轿车、混合动力客车；
    (5) 充电状态：充电状态显示曲线、历史数据表如开始时间、车牌号、设定电压、电流、充电时长；
    (6) 下载历史数据：配备U盘下载数据功能；
    (7) 网络监控：监测电池和充电机当前状态，并且将数据发送给充电站系统监控中心。
3、MT8070iH画面设计
       本系统采用WEINVIEW MT8070iH型号触摸屏，高品质7”宽屏设计，LED背光模组，采用400MHz RISC CPU，使运行速度更快，内置电源隔离保护器，提高了产品的抗干扰能力，适应复杂环境下运行。多种标准的通讯接口和网络协议，方便用户使用。大容量的数据存储功能，外接USB闪存和SD卡存储资料，满足逆变器运行过程中产生的海量数据信息。强大的以太网功能，可方便快捷的实现远程网络监控。
3.1、触摸屏通讯设计
       系统设计中，WEINVIEW MT8070iH与刷卡器、单片机、上位机连接通讯，通过读取或写入用户IC卡的信息、单片机的数据，进行整合分析。Easybuilder8000软件里，系统参数设置－设备列表，新增三个设备，分别是Barcode (USB/COM)、MODBUS RTU、MODBUS Server，对应于刷卡器、单片机、上位机。

图 3-1

3.2、触摸屏画面设计
        WEINVIEW MT8070iH采用高品质、高对比度的65536色的宽屏设计，画质优美；采用LED背光模组，保证了液晶屏幕在长期使用后不会出现泛黄现象。画面程序设计简洁，方便用户高效快捷的操作。

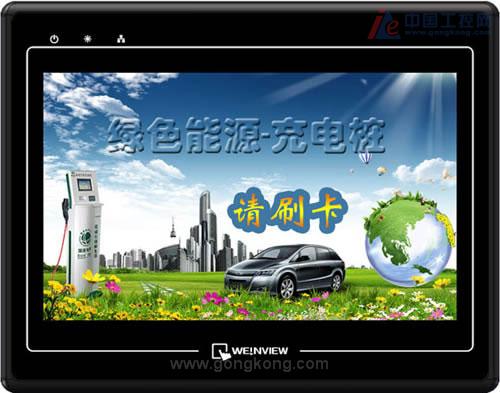

    (1)刷卡提示界面，简洁明了，如下图 3-2所示；

图 3-2

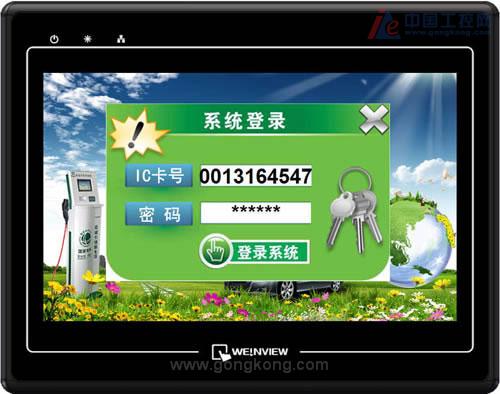

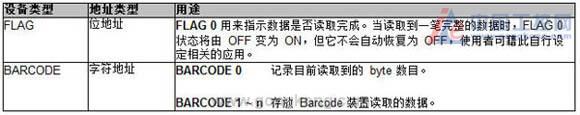

    (2)刷卡后，显示IC卡号，输入用户密码。此卡号数据是Barcode (USB/COM)驱动的BARCODE 1~n地址卡号数据，如下表说明：

表 3-1

图3-3

    (3)进入用户操作界面后，即可一键操作进行充电。可观察到已充电量、充电电压、充电电流、充电进度，并且可根据IC卡锁定车牌号、标准的充电电压和电流。WEINVIEW 触摸屏上，亦可监控整流器、监控屏、充电插的运行状态，方便及时维护和管理充电桩。如下图 3-4所示；

图3-4

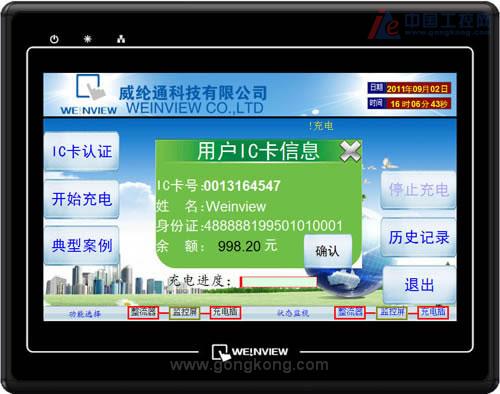

    (4)在充电过程中，可查看充电单价、充电金额和IC卡当前余额。如下图 3-5所示；

图3-5

    (5)在充电过程中，可查看IC卡用户信息、用户余额。并且可修改IC卡密码，这样可防止客户IC卡丢失后被其他用户使用，如银行储蓄卡可实现实民制保护。如下图 3-6所示；

图3-6

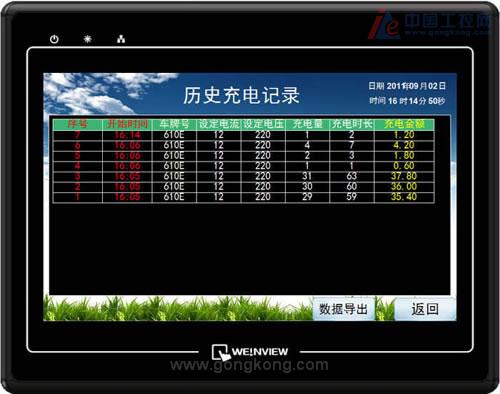

    (6)在充电过程中，可查看该IC卡用户充电记录，并且可下载至U盘。历史充电记录是联网电站的实时更新的数据信息。如下图 3-7所示；

图3-7


4 结束语
