阿尔泰RS485模块在农田节水灌溉系统中的应用

• 方案背景：

近些年来，随着全球水资源供需矛盾的日益加剧，节水农业成为当今的焦点问题之一，我国在节水灌溉技术方面进展不快，我国的节水灌溉技术的开发研究和设施建设，远远不能满足节水农业的发展和节水工作的要求。

随着自动化技术的发展，智能农业越来越走近人们的生活，通过无线传输控制的系统，不仅降低了人们的劳动力，而且达到了节能节水和智能管理的目的。

在我国，农业是用水大户，农业用水量约占总用水量的80%左右，由于农业灌溉效率普遍低下，水的利用率仅为45%，而水资源利用率高的国家已达70%～80%，因而，解决农业灌溉用水的问题，对于缓解水资源的紧缺是非常重要的，也是节水潜力最大的领域。目前，农业节水灌溉的困难在于农田分布范围广泛，各种农作物的用水需求也不相同。使用大面积的沟渠灌溉技术，不仅浪费水资源，而且在农田利用上也造成很大的浪费。采用自动化控制的技术，可以根据各种农作物对水量的要求，以及土壤的水情合理配置各个供水设备运行情况。另外，通过自动化控制，可以将整个农场系统中的各种资源使用情况进行统计分析，使相关人员及时了解整个系统的相关资源信息，通过统计分析，进行合理使用，从而达到省水节能、省工省地的效果，以及发展节水农业的目的。



• 系统结构：

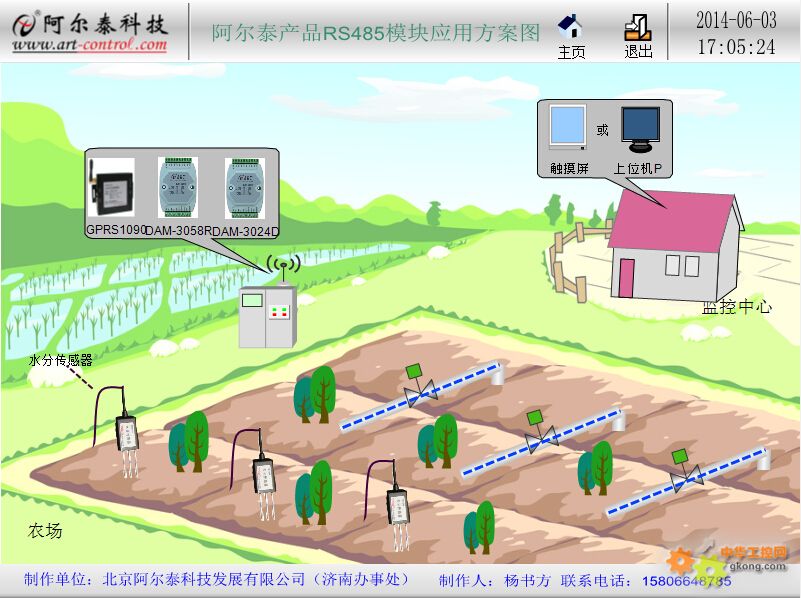

  在该系统中，现场设备主要由土壤水分传感器、模拟量采集模块DAM-3058R和数字量模块DAM-3024D组成，然后通过GPRS1090I传输模块把现场的数据传到监控中心的上位机，其中，当水分传感器的检测到的土壤湿度达到设置的上限值的，可以通过自动或手动的方式打开水泵，另外，通过上位机保存的数据可以使管理员分析农田的土壤墒情,系统的方案结构图如下：



• 组态软件的设计：



上位机主要是为用户提供良好的人机界面，它能将电量模块采集数据信息进行处理，生成报表及数据曲线图，方便用户查看。该方案上位机的设计采用的是组太软件易控，易控（INSPEC）是北京九思易自动化软件有限公司（BEIJING Control Ease Automation Software）在国内率先推出的基于.NET Framework的新一代的自动化过程监视、控制和管理的平台软件。它采用开放的C#高级语言作为编程语言。用户程序可编译执行，运行快，功能强，可视化编程和智能感知等编程技术简化了用户程序的编写难度。

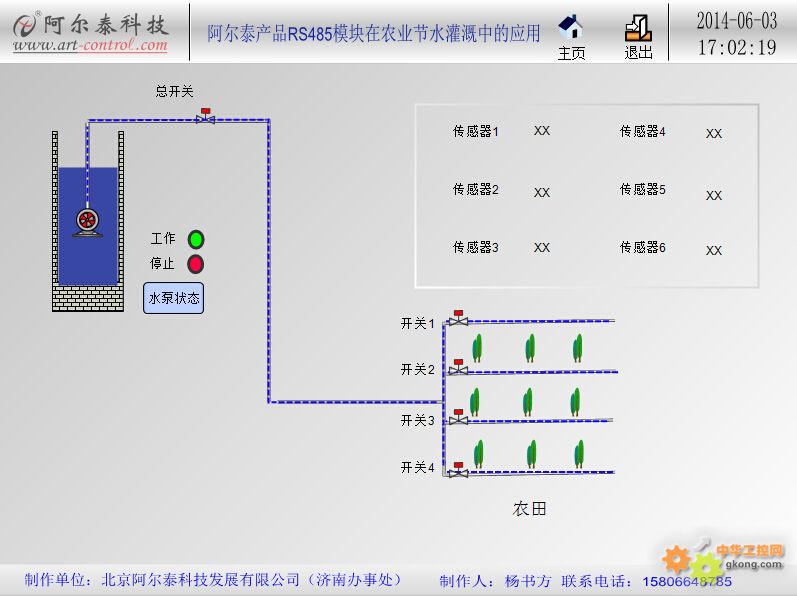

  上位机的界面如下图所示：主要是由水井源和农田两部分构成，水井源部分可以显示泵的工作状态，绿色表示正在工作，红色表示的是停止状态的，管理员可以通过手动的或是自动的形式让水泵工作，左上面显示的是各个传感器的采集的数据，管理员更加直接的了解每块农田的湿度的情况，并且根据湿度的情况可以自动或手动打开相应的开关，



• 硬件选型：



产品名称：电量模块     型号：DAM-3058R   八路模拟量采集模块

产品名称：RS485模块   型号：DAM-3024D   四路数字量输入，四路继电器输出

产品名称：无线模块      型号：GPRS1090I     GPRS无线通讯模块

产品名称：水分传感器

产品名称：组态软件      型号：易控64点
