一、引言
　　变频调速能够应用在大部分的电机拖动场合，由于它能提供精确的速度控制，因此可以方便地控制机械传动的上升、下降和变速运行。变频应用可以大大地提高工艺的高效性(变速不依赖于机械部分)，同时可以比原来的定速运行电机更加节能。

二．变频器的功能
下面例举使用变频调速的10个理由，来说明变频器应用日趋普及的基本认识:

(1) 控制电机的起动电流。
　　当电机通过工频直接起动时，它将会产生7到8倍的电机额定电流。这个电流值将大大增加电机绕组的电应力并产生热量，从而降低电机的寿命。而变频调速则可以在零速零电压起动(当然可以适当加转矩提升)。一旦频率和电压的关系建立，变频器就可以按照V/F或矢量控制方式带动负载进行工作。使用变频调速能充分降低起动电流，提高绕组承受力，用户最直接的好处就是电机的维护成本将进一步降低、电机的寿命则相应增加。
(2) 降低电力线路电压波动。
　　在电机工频起动时，电流剧增的同时，电压也会大幅度波动，电压下降的幅度将取决于起动电机的功率大小和配电网的容量。电压下降将会导致同一供电网络中的电压敏感设备故障跳闸或工作异常，如PC机、传感器、接近开关和接触器等均会动作出错。而采用变频调速后，由于能在零频零压时逐步起动，则能最大程度上消除电压下降。
(3) 起动时需要的功率更低。
　　电机功率与电流和电压的乘积成正比, 那么通过工频直接起动的电机消耗的功率将大大高于变频起动所需要的功率。在一些工况下其配电系统已经达到了最高极限，其直接工频起动电机所产生的电涌就会对同网上的其他用户产生严重的影响, 从而将受到电网运行商的警告, 甚至罚款。如果采用变频器进行电机起停, 就不会产生类似的问题。
(4) 可控的加速功能。
　　变频调速能在零速起动并按照用户的需要进行平滑地加速，而且其加速曲线也可以选择(直线加速、S形加速或者自动加速)。而通过工频起动时对电机或相连的机械部分轴或齿轮都会产生剧烈的振动。这种振动将进一步加剧机械磨损和损耗，降低机械部件和电机的寿命。另外，变频起动还能应用在类似灌装线上，以防止瓶子倒翻或损坏。
(5) 可调的运行速度。
　　运用变频调速能优化工艺过程，并能根据工艺过程迅速改变，还能通过远控PLC或其他控制器来实现速度变化。
(6) 可调的转矩极限。
　　通过变频调速后，能够设置相应的转矩极限来保护机械不致损坏，从而保证工艺过程的连续性和产品的可靠性。目前的变频技术使得不仅转矩极限可调，甚至转矩的控制精度都能达到3％~5％左右。在工频状态下，电机只能通过检测电流值或热保护来进行控制，而无法像在变频控制一样设置精确的转矩值来动作。
(7) 受控的停止方式。
　　如同可控的加速一样, 在变频调速中, 停止方式可以受控，并且有不同的停止方式可以选择(减速停车、自由停车、减速停车＋直流制动)，同样它能减少对机械部件和电机的冲击，从而使整个系统更加可靠，寿命也会相应增加。
(8) 节能
　　离心风机或水泵采用变频器后都能大幅度地降低能耗，这在十几年的工程经验中已经得到体现。由于最终的能耗是与电机的转速成立方比，所以采用变频后投资回报就更快，厂家也乐意接受。
(9) 可逆运行控制
　　在变频器控制中，要实现可逆运行控制无须额外的可逆控制装置，只需要改变输出电压的相序即可，这样就能降低维护成本和节省安装空间。
(10) 减少机械传动部件
　　由于目前矢量控制变频器加上同步电机就能实现高效的转矩输出, 从而节省齿轮箱等机械传动部件, 最终构成直接变频传动系统。从而就能降低成本和空间, 提高稳定性。

三．PowerFlex7000中压变频器
　　AB高压变频器使用CSI-PWM技术，此技术已获得多于2,400,000匹马力现场安装运行记录的验证。罗克韦尔自动化/AB 是中/高压马达驱动装置的主要供应商，其产品电压等级可从2300V到6900V，功率高达16,000匹马力。CSI-PWM集电流源逆变功率结构及脉宽调制模式的优势于一体，创造了与传统六步方波电流源变频截然不同的产品。CIS-PWM使用很少功率器件，系统简单可靠。控制策略为带或不带测速反馈的直接矢量控制，其运行效果近似直流驱动装置，远远优于电压/频率定比变频器。
主要特点如下：
　　* 可靠性高：AB CSI-PWM高压变频器品采用6500V/1500A的高压SGCT器件，器件数量少，耐压及电流裕量大。变频器电压等级高，变频电流小，器件开关损耗少，设备安全可靠。
　　* 输入波形好：AB CSI-PWM高压变频器的输入侧采用多脉冲(18脉冲) 整流器。18脉冲整流器可对17次以下的高次谐波进行有效的抑制，总体谐波畸变THD小于5%，不需谐波分析及外加滤波环节，可直接满足IEEE519-1992及国标的谐波抑制标准。
　　* 输出波形好：AB CSI-PWM高压变频器无需增加任何选项，可直接输出完美的正弦电压和电流波形，不存在转矩脉动，无潜在共振问题。逆变时无dv/dt及di/dt的产生，谐波畸变THD小于5%，可直接拖带普通高压电动机，电机无额外温升，连接变频器及电机之间的距离可长达15km。
　　* 四象限运行：AB CSI-PWM高压变频器固有能量回馈能力，可将降速工况(发电机运行状态)下负载反馈回的能量回送电网, 利用再生制动快速降低电机转速。电流型变频器具有电流内环，可利用强大的电流控制能力快速调节电机转速，特别适用需频繁快速调节的大惯性负载(风机)的控制。
　　* 使用简单：AB CSI-PWM高压变频器使用大屏幕液晶显示的操作员终端, 中文界面。变频器的状态、输入输出变量、自诊断结果、故障报警均可显示在屏幕上, 信息量大。通过终端上的键盘，可轻松对变频器进行参数设置及工作方式的组态。
　　* 维护方便：AB CSI-PWM高压变频器使用高集成度的SGCT器件及专利产品PowerCage机架，提高了系统模块化程度，友善的人机界面提供了所有的维护信息，从而保证了功率模块的更换时间小于5分钟。
　　* 通讯能力强：AB CSI-PWM高压变频器总共提供16个数字量DI接口及16个数字量DO接口，根据用户需要，变频器可提供4-20mA或4-10V模拟量输入输出接口。变频器可配置各种数据串行通讯接口，提供开放的网络与厂级监控设备(DCS，PLC，值班室操作站)进行通讯。变频器内的变量、参数可传给其他监控设备进行记录、显示或参与控制。变频器通讯接口选项丰富，用户可根据需要选其中之一，如 ：DeviceNet, Proi  bus，Modbus，Remote IO, ContrlNet及RS-232/485等。

四．烧结工艺
　　原料厂铁矿粉、富精粉、燃料、溶剂按比例混合，然后送圆筒混料机进行二次混匀和造球，由皮带运输机送到烧结机混料仓，完成供料工艺。铺底料装置先把底料(原块矿，粒度为10-20mm)均匀的铺在台车的篦条上，混好的料由布料器镇静文不对题底料上进行点火烧结，从台车上的烧结矿翻到单辊破碎机进行破碎。通过漏斗溜到设在下层平台的热振动筛中进行筛分，≥5mm的合格烧结矿通过溜槽溜到储矿槽，供高炉使用。≤5mm的粉矿，通过配料皮带机进行重新配料，烧结过程产生的废气，除尘器除尘后，经风机抽入烟囱，排入大气。
　　其中抽风除尘系统由降尘管、旋风除尘器、多管除尘器、水除尘器、主抽风机、管路及烟囱组成。在烧结抽风过程中产生的烟气及灰尘和抽风冷却过程中产生的废气及灰尘(灰尘约0.5-3g/立方米)通过风箱进入降尘管，降尘管(50mm以上)除掉，经除尘客除尘后的烟气及灰尘进入除尘器进行二次除尘，灰尘经除尘器的卸灰阀排到运输小车上运到配料室料仓参与配料。机尾除尘系统由多管除尘器、抽风机及烟囱组成。烧结矿翻入单辊破碎机进行破碎和热矿筛，筛分时所产生的灰尘通过多管除尘器尘后由烟囱排入大气。

五．方案介绍

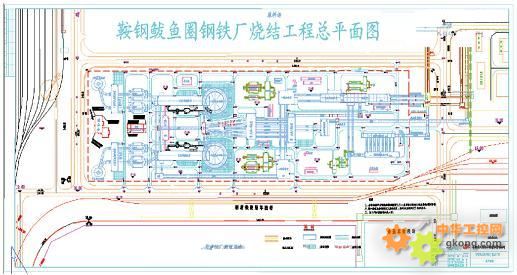

　　鞍钢鲅鱼圈烧结有二台405M2烧结机，两台烧结机是分开的。每个烧结机有两台主抽风机，风机为SJ21000，对应电机为7800KW同步有刷电机，两台主抽风机同时工作烧结机才能生产。风机室是分别独立的两个风机室，有两个高压变电所。

 　　每台烧结机各安装1套RA的中压变频器，主要功用是做软起动。在正常情况下每台烧结机由自身的变频器分别起动两台风机，在一台变频器发生故障时，由另一台变频器起动另一系统的两台风机。所以本系统要完成1拖4，并且要完成2台1拖4互为冗余，该系统实现的难度是非常大的，也是亚太地区唯一的1拖4系统。
　　在整体鲅鱼圈烧结涉及到RA及国内产品主要有：RA-MV提供2台PF7000-430A变频器、4台同步电机励磁系统、2台6KV变频输出开关柜，1套高压柜切换控制系统；鞍山海汇提供了2套(4台)6000KVA的干式变压器、2套风机仪控保护系统、4套风机振动监测系统(ENTEK)、风机室一次检测仪表、2套HMI、2套手自动切换和控制的操作台、28套Point I/O(高压柜切换控制)；为了满足生产调试和维护的需要，我们提供了1套高压柜切换控制系统、大风机设备状态监测诊断管理
