基 本 方 案

设备选型:

HJ浸没式汽水混合器。

解决问题：
①没有噪音、没有振动、热效率100%；
②如果水箱补冷水、或自然冷却，水温下降，可以反复二次加热，没有温水浪费；
③设备使用寿命15年以上，一劳永逸。

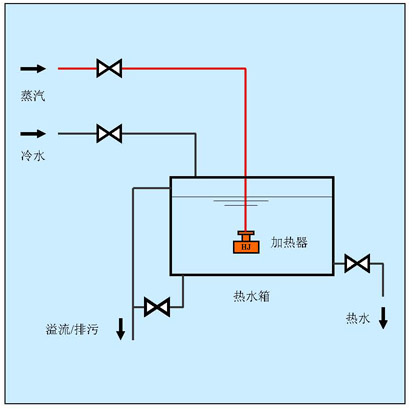

系统示意图：


---



增 值 方 案 一



设备选型:

HJ浸没式汽水混合器+WK水温控制器

解决问题:

保持恒定水温。水温低于设定温度时，自动打开蒸汽阀；水温到达设定温度时，自动关闭蒸汽阀。

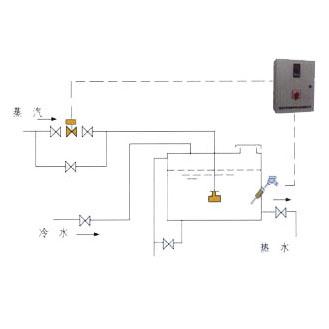

增值方案一系统



---



增 值 方 案 二



设备选型:

HJ浸没式汽水混合器+TH水温水位控制器

解决问题:

保持恒定水温水位。水温低于设定温度时，自动打开蒸汽阀；水温到达设定温度时，自动关闭蒸汽阀，同时，水深低于设定水位时，自动打开冷水阀；水深到达设定水位时，自动关闭冷水阀。

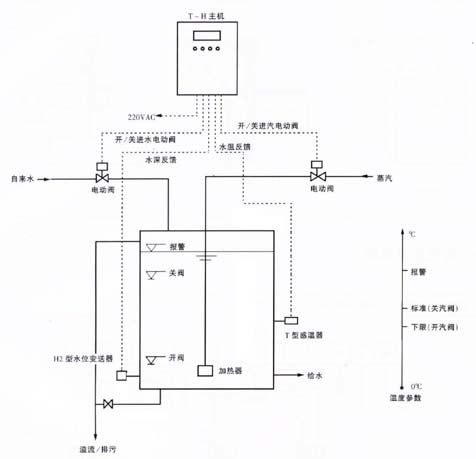

增值方案二系统







---



完 美 方 案 系 统





系统设计

①根据加热水量、加热温度、加热时间、蒸汽形式、蒸汽工作压力等，计算系统参数。
②根据供水箱形状、水箱大小，选择HJ浸没式汽水混合器规格、数量。
③根据自动控制要求，选择WK水温控制器、或TH水温水位控制器。



注意事项：
①是否有足够有蒸汽供应能力。比如锅炉大小、或蒸汽总管大小。
②蒸汽支管大小。蒸汽支管太小，蒸汽输送能力不够，或者蒸汽压力损耗很大。
③热水箱位置：高位热水箱，可以自流供水；低位热水箱，需要另配热水泵加压供水。
④标配传感器：标配侧装式水温传感器、水位传感器，安装于热水箱侧面。根据现场条件，可选配顶装式水温传感器、水位传感器。
⑤传感器安装条件：新制热水箱，需要预留了传感器安装位置。如果是改造热水箱，有无传感器安装位置？如果是地下水池，是否方便在侧面安装传感器？



完美系统举例



现场条件:

1t蒸汽锅炉、P0.4MPa饱和蒸汽（℃）、P0.6MPa自来水（5℃）；10t热水箱（地面水泥池，长4m*宽2m*深1.5 m）。

现场要求:

1h内，加热到60℃，全自动水温水位控制。

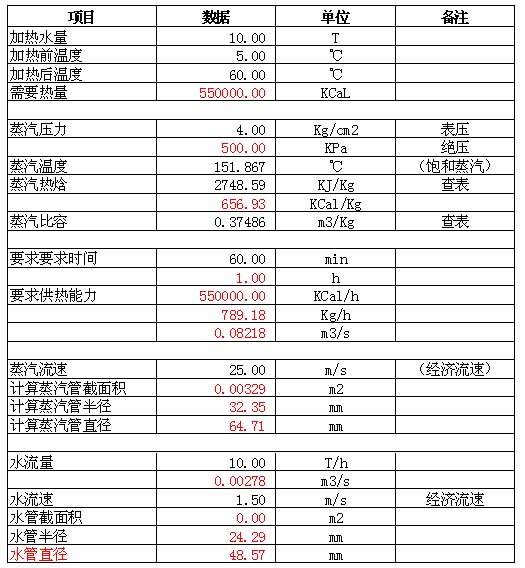

精确计算（参考饱和水和饱和水蒸气热力性质表 。）



设备选型：
①根据热水池形状，适合安装2台HJ浸没式汽水混合器；
②根据计算，适合选择HJ40浸没式汽水混合器；
③蒸汽核对，锅炉能力足够；
④根据计算，应该安装DN65蒸汽总管；
⑤根据计算，应该安装DN50冷水总管；
⑥自动控制，适合选择H50-T65型水温水位控制器；
⑦传感器，根据热水池特征，应选配顶装式水温传感器。



完美方案系统图
