发布日期：2021/9/29

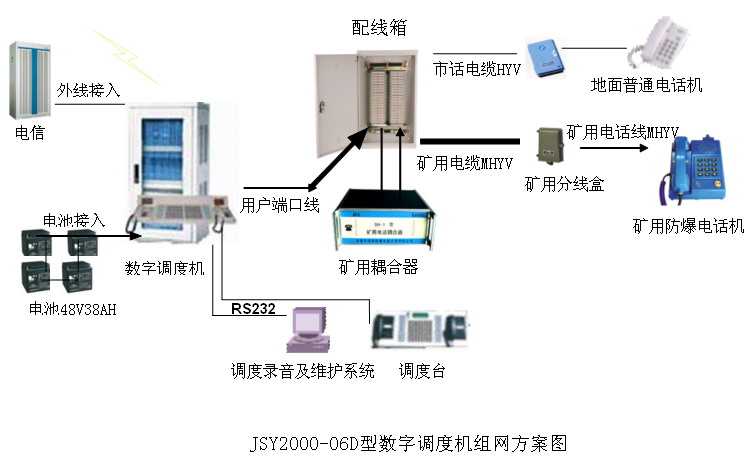

　　数字矿用调度机组网方案图说明：

　　本数字式程控电话调度机采用国际电信联盟（ITU）标准设计、开发，不仅具有数字程控调度机的丰富功能，还具有十分强大的数字程控交换机的管理与办公功能；可实现调度用户与行政用户两网合一，既能适应数字通信环境，又能适应任何模拟通信环境。同时本系统设计即立足国情，又在技术上独具创新，是石油、化工、冶炼、电力、煤矿、军事、公安和部队等专网和大中型企事业单位理想的新型指挥调度设备。在重庆电力及煤矿行业广泛(如重庆永荣煤矿(多台)、重庆天府煤矿(多台)、韦家沟煤矿、天府精煤、磨心坡煤矿曾家山煤矿等等......及贵阳遵义桐梓徐矿花秋煤矿以及近期开通的贵阳市遵义白坪煤矿。

　　1、数字矿用电话调度机系统组成

　　●调度主机：调度主机实现所有呼叫功能、交换功能、调度功能及组网功能，同时可根据用户需求采用不同的配置。调度主机可实现调度用户和行政用户两网合一，以充分利用资源。

　　●主机配套主要产品：矿用电话耦合器、矿用通信电缆 本安型防爆电话机：

　　●调度台：调度台是进行具体操作的平台。调度员可以通过调度台观察所有调度用户的使用状态，进行调度操作。调度台通过设置按键与被叫号码相对应，使调度台呼叫做到一键到位。调度台采用丹麦键，分64键、128键、192键与256键四种。

　　●PC终端维护：终端维护的作用是控制与维护数字调度主机的工作，包括数据管理、维护、会议电话管理和计费管理等功能。

　　●数字式调度录音系统：对整个属于数字调度机系统任何调度总机或分机进行录音。

　　●调度机布线系统：由矿用通信电缆MHYV 、矿用电缆分线盒 、防爆电话机接线盒等组成。

　　2、数字调度机系统特点

　　  ●CPU板采用先进的贴片技术，并配置超大规模集成芯片，具有高速处理数据能力；

　　● 主控热备份功能：配置两块主控板，在第一块主控板出现故障时可自动切换到第二块主控板上运行；

　　● 中继接口丰富：可与E/M、载波、E1PCM（NO.1或NO.7信令,PRI信令,V5信令,VOIP）等制式交换网络联接；

　　● 分机故障自动诊断：通过调度键盘的三色指示灯，可辨别分机状态是否正常；

　　● 会议调度功能强大：采用DSP技术，音质清晰，设置灵活；

　　● 二次电源技术：可实现停电自动切换，保证通信连续性；

　　● 高可靠性：外接端口具备过流、过压保护功能；系统采用模块化结构，可实现灵活扩容；所有卡板采用带电插拨设计；

　　● 远端维护技术：实现远程用户编程、排除故障、技术咨询及技术培训。

　　3、案例信息：

　　上述业务在重庆电力及煤矿行业广泛(如重庆永荣煤矿(多台)、重庆天府煤矿(多台)、韦家沟煤矿、天府精煤、磨心坡煤矿曾家山煤矿等等（不一一列举！）......及贵阳遵义桐梓徐矿花秋煤矿、以及近期开通的贵阳市遵义白坪煤矿等单位得到广泛的应用。
