项目背景

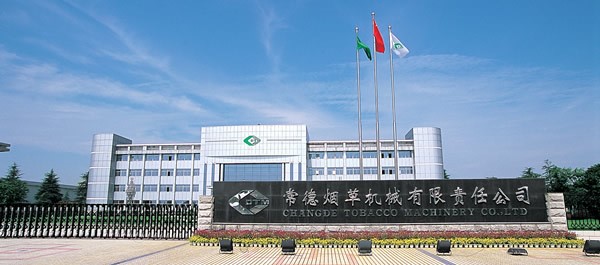

        常德烟草机械有限责任公司是中国烟草机械集团有限责任公司的控股公司，是主要从事烟草机械生产经营的国家大二型企业。公司始建于1969年，主要从事烟草机械生产经营，是中国最早从事烟草机械产品研发和生产制造的企业之一。公司现有资产总额10亿元，员工900余人，其中专业技术人员400余人。ERP/CAD/CAPP/CAM/PDM信息技术在公司得到广泛应用。1998年，公司被国家烟草专卖局确定为首批技术创新试点企业，1999年被湖南省科委确定为高新技术企业，同年通过ISO9001国际质量体系认证。2005年获得CE安全认证。2007年获得国家一级安全质量标准化认证、“全国五一劳动奖状”和“全国机械行业文明单位”。2008年通过环境和职业健康安全管理体系认证，并被认定为湖南省首批高新技术企业。

        目前公司主要产品有ZJ17（7000支/分钟）、ZJ17C（8000支/分钟）、ZJ112（10000支/分钟）型卷接机组，ZF12、YF13和YF14型卷烟储存输送系统，YJ35A型装盘机，YF171A型滤棒储存输送装置、ZL26型纤维滤棒成型机组、YF27型滤棒气力输送装置等。主导产品的质量可靠性达到国际同类产品先进水平，产品畅销全国，远销欧美亚非，深受各大卷烟企业喜爱。同时公司还为客户提供优质的烟机大、项修和零配件服务。





项目实施情况

一、企业遇到的挑战

        常德烟机使用 Creo2.0 进行产品设计工作，使用 Windchill 系统进行产品生命周期管理。专业设计软件Creo2.0 具有非常多而复杂的配置，配置的集合称为设计环境。

目前公司没有统一的、规范的设计环境，各位工程师的在进行产品设计时输出结果存在差异，甚至存在输出结果错误的情况。

        BOM表与BOM球标的创建过程非常繁琐，工程师难以掌握，且操作非常耗时。孔表的创建耗时，且模型更新时，孔表存在出错的情况。Windchill系统在使用过程中存在可视化转化、发布数据丢失、对基线填充数据失真问题。

        此次，常德烟机三维协同研发平台应用提升项目将由上海湃睿信息科技有限公司提供技术支持，完成对常德烟机三维协同研发平台应用提升的实施建设。一一破解常德烟机目前在三维应用领域所面临的难题。



二、项目目标

1、企业级设计标准环境统一

• 基于烟机要求定制完善整套三维建模、二维出图、PDM 集成等标准设计环境。

• 保持企业环境的长期统一

2、球标＆孔表优化二次开发

• 通过对Creo二次开发，实现快速输出符合公司要求的球标和孔表。

3、PDM 系统优化及扩展

• 针对可视化转化、发布数据丢失、对基线填充数据丢失监控等问题开展分析及PDM 系统优化。



三、项目完成情况

1、基础环境搭建&规范思路定义：

1.1服务器端与客户端自动同步，自动更新。

1.2完整详细的环境配置及增强工具程序，包括二维快速标注、BOM球标程序、孔表标注程序。



2、企业环境搭建&程序使用方法：

2.1通过视频方式直观传递，通过手册方式方便查阅

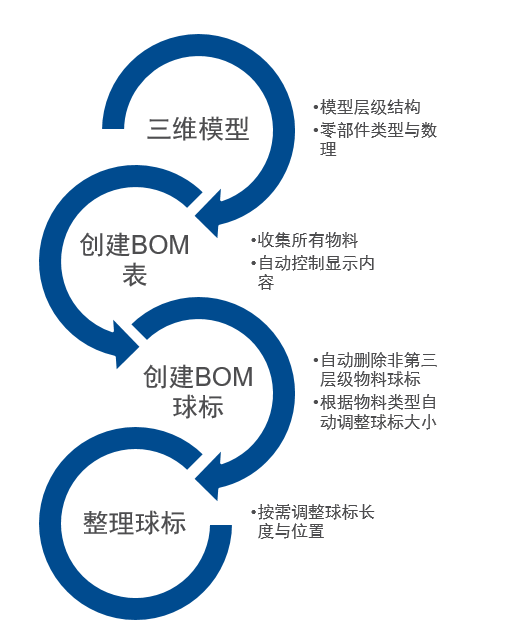

3、程序开发情况：程序框架



孔表

  BOM球标

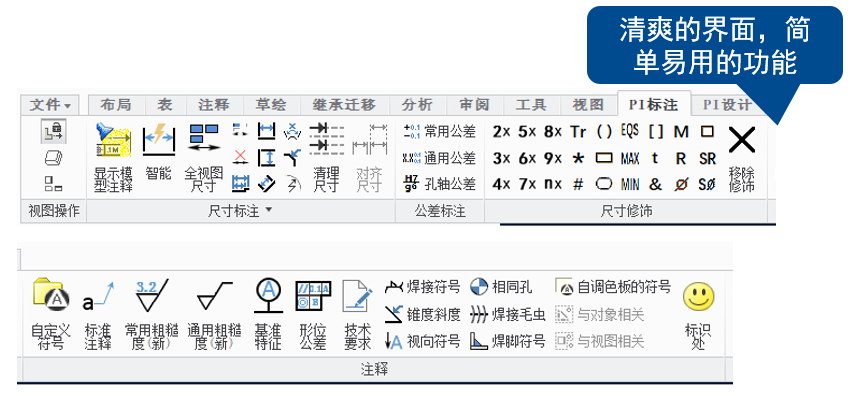

4、程序界面—企业环境&二维快速标注：

4.1快速创建工程图





4.2清爽界面，简单易用功能





4.3直观易懂的界面

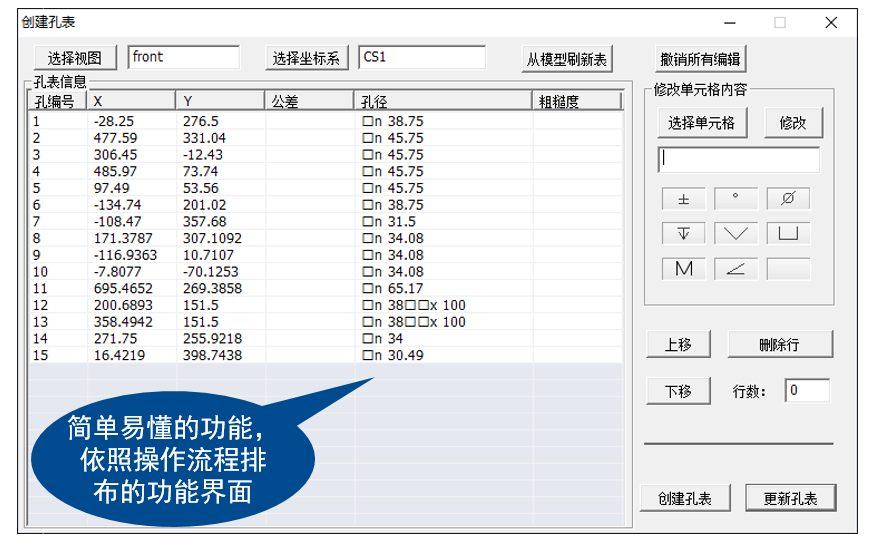

5、程序界面—BOM球标&孔表：

5．1简单易懂的功能，依照操作流程排，布的功能界面







5.2一键创建孔表、球标





结语

        经济全球化，企业迫切需要竞争力的提升，充分利用各种先进的计算机辅助工具，并有效地管理产品研发与生产的全过程，从而缩短产品的研发周期，降低产品的成本，提高产品的质量，快速向市场提供满足用户需要的产品，是企业需要迫切需要完成的企业革新。

        相信常德烟机在完成三维协同研发平台应用提升后，将熟练掌握增强工具使用方法，维护工具配置，快速完成对产品的设计和研发，进一步达到企业竞争力快速提升的企业目标以及企业综合实力提高的需求。
