发布日期：2022/1/23

客户背景

客户是全球首屈一指的汽车零部件供应商，在 28个国家设有三百余家制造工厂，近百个产品开发、工程和销售中心。超过15万名员工全心全意以世界级制造的水准不断实现产品和工艺的创新，该客户具备整车工程及代工制造专长，产品能力包括制造车身、底盘、外饰、座椅、动力总成、电子、主动驾驶辅助、镜像、闭锁及车顶系统，拥有多个领域的电子和软件工程能力。

应用背景

在组装生产线上，输送料盘是移动设备，通常情况下料盘上无电控设备。但有些大的送料系统，每个料架自身都带有电机进行控制运动。所以每个料架有移动需求但不方便布线，在运动过程中若使用长拖链会导致导线弯折，旋转运动导致电缆线的扭曲折断，若使用滑环有机械损耗且不稳定。

客户需求

客户有一汽车油箱加工生产线，产线的上下料系统料架自身带有电机进行运行，通过采集供料架运行至相应位置的到位信号，上位机PLC根据料架的状态进行控制供料架的启动停止。

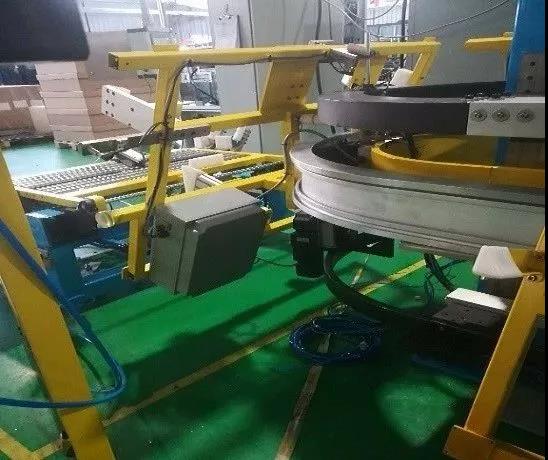

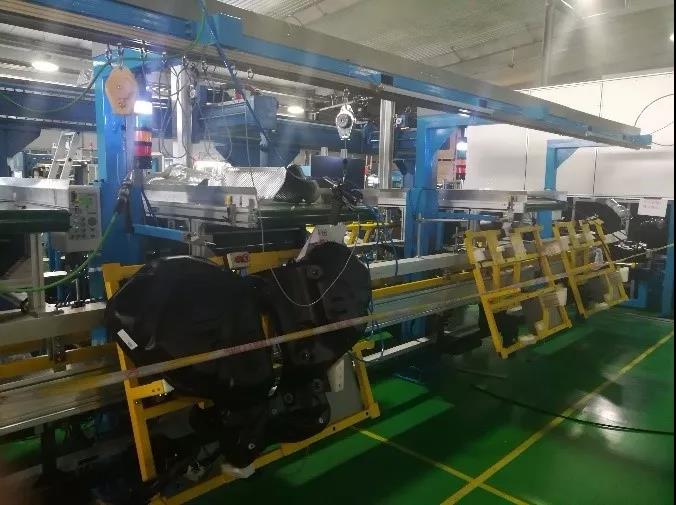

▲应用现场

邦纳解决方案

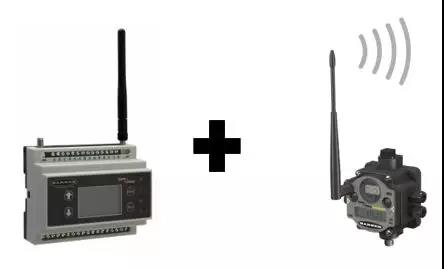

DXM100-B1R3+DX80N2X6S-PM2

系统功能

美国邦纳全新研发的DXM100控制器是一款出色的工业无线控制器，可以应用于以太网连接和工业物联网（IIoT）相关应用。这款强大的基于Modbus通信的无线控制器内置了DX80网关或多跳Data Radio功能，可将本地无线网络与以太网或主机系统接起来。

方案实施

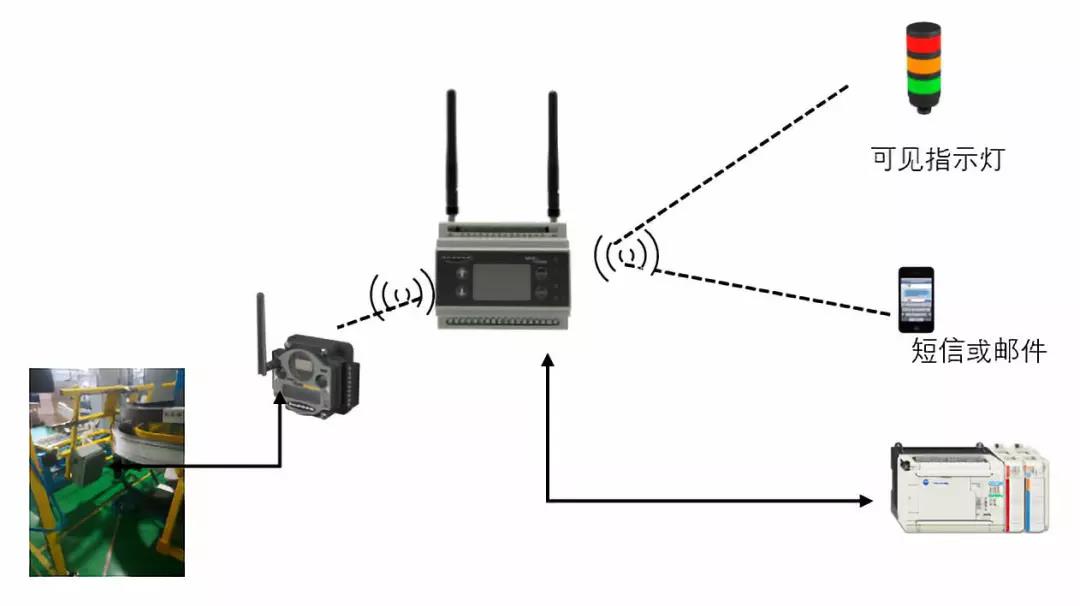

将节点DX80N2X6S-PM2安装到供料架上，DXM100用来与节点组网，负责与PLC通讯。节点采集到位信号传至DXM100，DXM100将信号上传至PLC，PLC发出控制信号，由DXM100发送至节点。

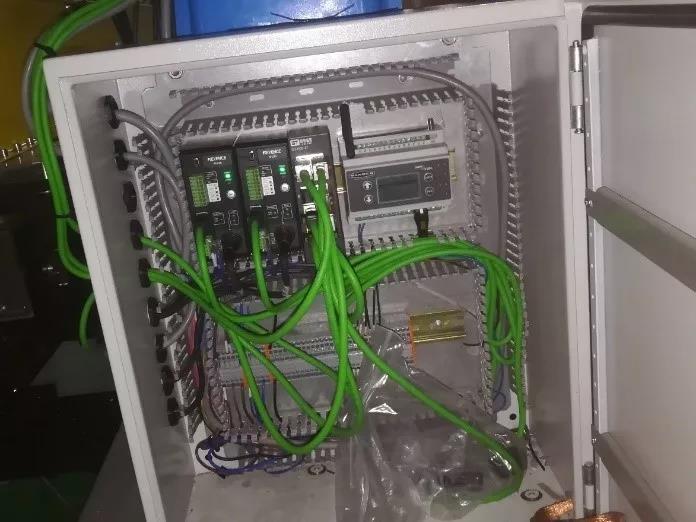

▲现场应用图

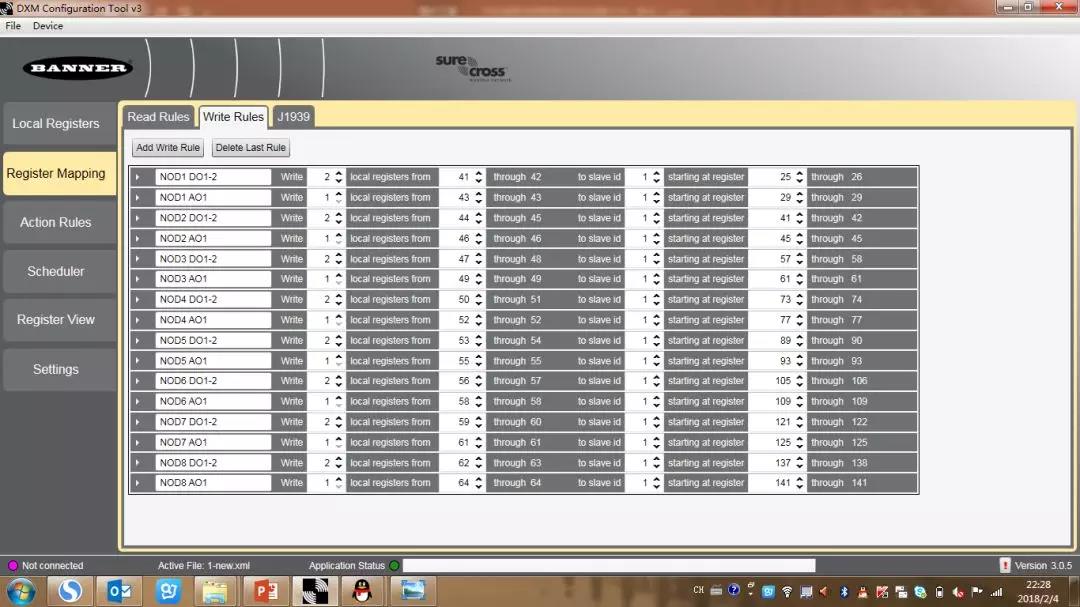

DXM100内部设置图片



DXM100主要特点

◆ 2.4GHz本地网络；

◆ 12-30V dc供电，12Vdc太阳能电池板，或备用电池；

◆ 可将Modbus RTU协议转换为Modbus TCP或以太网/IP协议；

◆ 逻辑控制器，可用“action rules”和基础脚本编程；

◆ SD卡储存数据；

◆ 邮件功能；

◆ 本地I/O选项：通用输入，NMOS输出，以及模拟量输出；

◆ RS-232，RS-485，和以太网通讯口，以及一个USB配置端口；

◆ LCD屏显示I/O信息，用户可编程LED。

选择邦纳理由

◆ 邦纳无线节省了布线；

◆ 避免了布线的损伤；

◆ 方便现场改造、大修和翻新。

客户收益

◆ 易于使用，降低安装成本；

◆ 最大程度节约设备调试时间，提高效率。
