发布日期：2025/2/27

行业关键字：高大空间、空调、末端空调、新风机组

技术关键字：分布式IO、无线通信、远程控制



一、行业背景

近年来，随着工厂、仓库、加工车间、超市和其它高大建筑对空调、通风系统的要求不断提高，原有的中央空调系统已经不能灵活满足使用面积大、货物堆叠多、要求设备占用空间小、使用时间和区域分散的需求。

高大空间空调，通过取建筑物（工厂、仓库等）空间外部进风，对区域内增加新风；通过取建筑物顶部空间空气，经过换热器进行加热或制冷后，垂直送入作业空间，出风扩散面积也可以自动或手动调整。高大空间空调体积小，可以单独安装运行，灵活方便。



二、系统介绍

基于蓝普锋PLC的高大空间空调（包含空调、通风、空调末端风机等）监控系统属于分布式控制系统典型应用，灵活方便。区域控制和集中控制分别实现不同的功能，通过无线射频（或无线WIFI组网、有线网络等）远程通信，实现设备联动控制。

基于蓝普锋PLC的高大空间空调系统分为两部分，第1部分是机组单独控制系统，通过分布式IO模块对单个机组进行控制，可以实现就地控制、保护机组，采集机组工作状态和区域环境参数。第2部分是机组集中监控系统，主要是PLC通过无线射频方式（或无线WIFI、以太网、串口等）与单个机组控制系统进行通讯，并通过智能算法，对各个机组进行精细化管理和远程控制。



可以实现以下功能：

1） 根据采集的工作区域温度实现机组自动启停调节；

2） 根据安装高度对出风角度进行手动、送风模式调节和季节模式调节，用以保证气流下送时区域无风感和工作区域温度稳定；

3） 制冷、制热、新风模式可以手动转换，也可以自动转换；

4） 具备定时自动开关机功能；

5） 可以设定不同时间段，设置不同的目标温度；

6） 节假日期间自动关机、自动开机的功能设定；

7） 设备运行状态的检测，机组故障自动保护功能；

8） 断电自动恢复功能。



三、系统拓扑图



四、某项目PLC配置



五、系统特点

（1）机组安装位置为顶部空间，占用空间小；

（2）设备故障率低，单个设备故障不影响其它机组运行；

（3）采用无线通讯方式，可以减少现场施工布线成本；

（4）采用分布式控制方式，调试灵活方便，可以根据现场情况进行区域组合，设置多个区域控制中心，控制程序和控制策略方便标准化管理；

（5）采用PID算法等调节系统出口风量、风阀角度等，保证区域温度稳定舒适。



六、监控画面

图2  监控画面

图3  触摸屏画面2

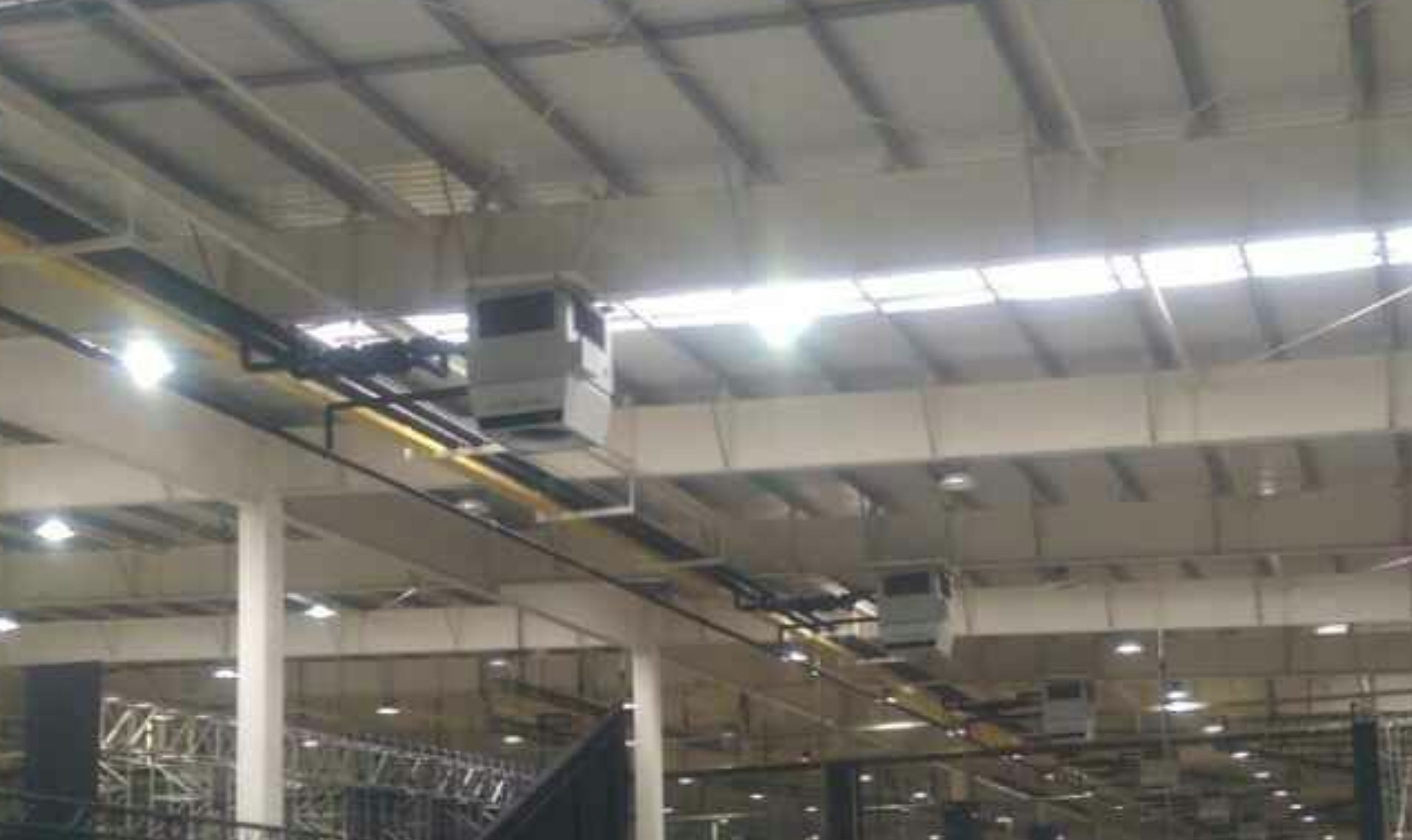

七、典型应用现场

（1）青岛一汽

（2）德州扒鸡

（3）江铃汽车
