发布日期：2023/2/19

　　一、项目介绍

　　此项目为某广播电视台旧办公楼电气设备集中监控项目，园区内办公楼众多，电磁环境复杂。智能电表、UPS等电气设备需集中监控，在值班室就可以及时准备掌握设备的实时运行情况，有效降低维护成本，保障设备安全稳定运行。后期还会接入变频器，实现远程监控和反向控制。

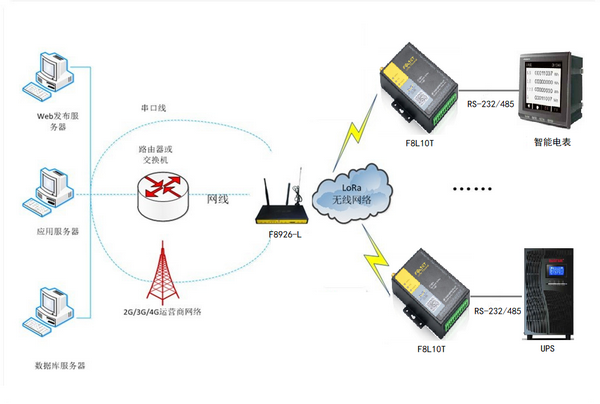

　　二、系统网络拓扑

　　整个系统由前端电气设备、四信LoRa设备(F8L10T LoRa终端/F8926-L网关)及监控中心三部分组成。

　　1、电气设备：园区内的电气设备包括智能电表、UPS、变频器等，提供RS-232/485接口接入网络。

　　2、四信LoRa设备：由于园区内采集节点较多，为提高采集效率，将整个大的网络根据区域划分为几个小LoRa网络。每个小LoRa网络由同一区域的LoRa终端和网关组成星型网络，现场的电气设备通过连接至LoRa终端接入LoRa无线网络。LoRa网关F8926-L为小LoRa网络的中心节点，上位机下发的指令和现场电气设备返回的数据都在这里汇总，实现LoRa网络的数据通过串口、LAN本地采集，或者通过WAN、WiFi、2G/3G/4G运营商网络实现远程采集监控。

　　3、监控中心：监控中心按需定时自动下发采集指令，轮询采集现场电气设备的相关参数，收到返回的数据后服务端存储和解析此数据，直观呈现在管理人员面前。管理人员可实时了解现场情况，有效降低维护成本，保障设备安全稳定运行。本项目为本地采集，后期可通过WAN、WiFi、2G/3G/4G运营商网络等方式实现远程采集监控。

　　三、现场图片

　　四、该项目使用产品的优势

　　1、LoRa接收灵敏度高达-140dBm，且链路预算为160dBm，达到行业领先水平，可穿透好几堵墙，绕射能力强。本项目中为数据本地采集，解决布线难，WiFi、zigbee穿透能力不够的问题。

　　2、工业级模块内置看门狗，保证系统长时间稳定运行;采用源自军用战术通信系统的LoRa调制解调技术，抗干扰能力强;其中LoRa+GPRS网关具备掉线自检测、自动恢复，确保永久在线。

　　3、模块采取高效的循环交织FEC前向纠错编码，最大纠错64bit，双256 环形FIFO，保障数据高准度传输。

　　4、模块可灵活调整功率等级，适配数据传输过程中对于距离和速率的需求。

　　5、模块采取低功耗设计，支持休眠和唤醒模式，最低不到2uA。

　　6、支持根据网络号和信道划分网络，不同网络互不影响。

　　7、网络拓展能力强。后期有设备接入，可组建小LoRa网络，通过网关接入局域网。同时LoRa网关支持通过串口、LAN本地采集，或者通过WAN、WiFi、2G/3G/4G运营商网络实现远程采集监控，多数据中心同步传输(5个数据中心)，方便各级管理部门获取数据，实现高效管理。
