气动快速切断阀的原理及应用

发布日期:2022/6/25

沈阳博耐斯阀门制造有限公司气动切断阀,气动快速切断阀中的执行单元。它接收来自调节仪表的信号,控制工艺管道内流体的切断与接通或切换流道。该产品具有操作力大,阀体设计新颖,流阻小、额定流量系数大、许用压差大、密封性能优良等优点。因而广泛应用于石油、化工、冶金、电力、轻纺等工业部门的生产过程自动控制与远程控制系统中。

气动切断阀,气动快速切断阀结构特点
切断阀具有设计新颖、结构紧凑、操作力大及密封性能优良等优点。 结构与原理气动活塞式切断阀由气动活塞式执行机构与直行程调节机构二部分组成,中间由支架连接而成。根据调节结构的型式,气动活塞式切断阀可分为直通单座切断阀(ZSQP型)、直通套筒切断阀(ZSQM型)、二位三通切断阀(ZSQN型)三种型式。气动活塞式执行机构有单作用(弹簧复位)和双作用(双进气)二种。采用单作用执行机构,整机作用方式可分为气关式(水平管路接通)和气开式(水平管路断开)。气动活塞式切断阀有硬密封和软密封两种密封形式,分别适用于不同的温度及压力。
产品材质:铸钢(WCB),不锈钢(304.304L.316.316L)
制造标准: 国标(GB),美标(API),日标(JIS)

微信:sy1668

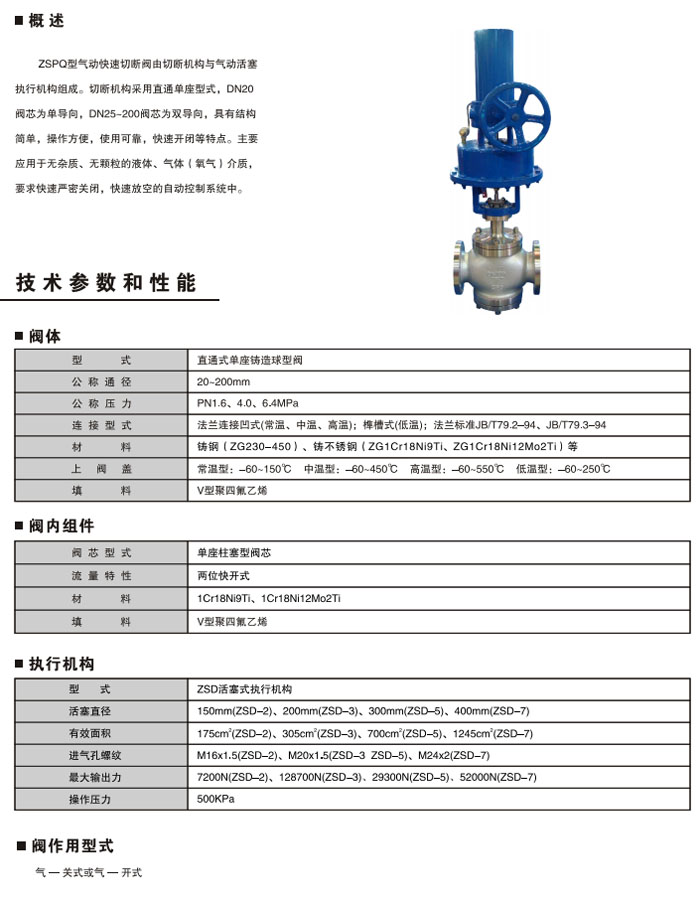

气动切断阀,气动快速切断阀尺寸结构图:
