如何实现触摸屏与PLC之间或者两PLC之间的中短距离无线数据交换？

发布日期：2021/10/3

一、产品优势　　

1.485/232数据中短距离无线传输，无需插卡，没有运行费用　

2.由于采用标准modbus RTU协议，所以对PLC编程时不需要编写通讯程序。　

3.安全，可靠，稳定的433MHZ工业级设计

4.支持modbus协议的I/O采集控制，模拟量输入

5.支持点对点，点对多点的应用模式

二、产品描述

WD1433无线传输终端是厦门物通博联针对工业级用户而设计的一款无线传输终端，它不仅支持485或者232的数据无线传输；而且具有2路的数字量输出，2路的数字量输入，2路的模拟量输入，采用 MODBUS RTU 协议，实现I/O采集和控制。

WD1433采用433MHZ的无线频段来通信，很好的实现1500米距离范围内的工业数据的传输，可以使用433MHZ无线的方式来替代传统的有线 RS485和RS232传输方式，可直接接入各种组态软件和行业应用软件，与 PLC、DCS、工业仪表、传感器、触摸屏等设备连接组成工业自动化测控系统。

采用全工业级芯片、器件设计，工作温度可达-30℃~85℃，支持5V~35V超宽电压，紧凑型设计，重量轻。采用整体式安装挂件,工业端子接线方式，便于现场安装与施工。产品支持配置工具配置，配置灵活多变。此外，产品采用多级防护电路和看门狗技术，实现设备在苛刻的环境下，全天候实时、稳定、可靠的传输。

三、应用模式

WD1433无线数传终端非常适用于工业应用场合的短距离无线传输和I/O采集控制，适合在运行在苛刻的环境地下和不适合布线的串口应用场合，通过无线的485和无线的232取代有线的方式，极大地方便了现场机器和终端的部署和施工，同时WD1433具备了I/O采集和控制的功能，可以方便地连接各种传感器，从而达到传输和采集、控制为一体。WD1433广泛应用于电厂，钢厂，码头，煤矿、露天石矿、油田钻井、数字工厂等工业场合，抗干扰能力强，性能稳定。

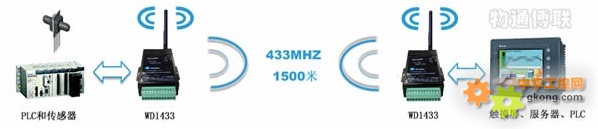

A、点对点应用模式

点对点传输是最常用的一种模式，通过两个WD1433实现无线串口（232或者485）的应用，可以实现两台相距1.5KM范围内的两台PLC之间、一台PLC和一台触摸屏之间、一台PLC和一台PC之间、两台其他终端之间的数据传输和I/O采集。

WD1433本身具有的模拟量采集，数字量采集和数字量控制功能，可以一些应用场合直接替代PLC实现无线I/O采集和控制，不仅易于施工而且节省成本。

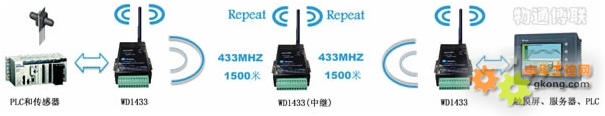

B、中继应用模式

中继传输主要是用一台或者多台的WD1433作为中继，从而实现扩展无线传输的距离，从而实现1.5KM以上的无线数据传输。

C、点对多点应用模式

点对多点也是一种工业采集的常用应用模式，现场有多个采集点需要把数据汇总到一台控制或者服务器上。工业现场一般采用Modbus传输协议，通过轮询的方式来获取各个节点的数据和控制各个节点；或者各个节点主动将采集到的数据汇报到主节点上进行处理、存储和发送。

四、应用场合

1、工业数据采集和工业控制（工业仪器、仪表、工业终端）

2、数字工厂，数字生产线（PLC与PLC之间、PLC与触摸屏之间的数据传输）

3、气象数据监测和发布

4、无线LED发布系统

5、电力温湿度采集和电力状态监测

6、无线抄表、无线传感器短距离数据传输

7、机器人控制

8、建筑物与住宅（智能家居）控制

9、无线485或者232传输的其他场合

10、无线I/O透明传输场合
