实时监控实现新突破--无线+光纤混合实时数据监控系统填补国内空白

发布日期:2022/12/8

  世博会期间,清洁能源将并入电网,其发电量能够满足世博园区用电的30%,将减少CO2排放约16万t、要SO2排放约1200t、NOX排放约670t。

  据悉,智能电网解决了清洁能源并入电网的“瓶颈”,世博园智能电网工程将展示9个示范工程和4个演示工程。而其中的新能源接入研究项目——海上测风塔实时数据监控系统已于2010年2月9日在上海世博园调试成功,顺利并入中国电力科学研究院的世博园新能源SCADA系统。

  这套实时数据监控系统,实现了从海上测风塔到东大桥升压站的实时数据无线传输,继而通过光纤从升压站将数据实时传输到世博园并入电科院的综合SCADA系统。这套先进的无线+光纤混合实时数据监控系统填补了国内风电行业的空白。

  系统需求

  由于测风塔是位于离岸边12.5km的海上,与岸边升压站的网络通讯无法利用有线的方式,因此需要通过无线方式进行数据传输,并要求通讯网络实时、准确和稳定。

  由于数据传输量大,对无线传输带宽的要求非常高,要求无限带宽可以达到9M/bps。

  由于设备应用在海上,环境条件比较恶劣(低温、震动、盐蚀等),要求产品必须具备高可靠性。

  Moxa解决方案

  在该系统的无线通讯AP采用了Moxa的AWK-4121,这是一款满足IEEE 802.11a/b/g标准的工业级户外型无线AP/Bridge/Client,完全适用于现场对于无线AP的需求。在海面测风塔和岸边升压站中各设置一台AWK-4121,从而架构一个无线传输网络。AWK-4121装有可拆卸天线,用户可以根据实际应用需要更换天线,因现场相互距离较远,高达12.5km,所以加配高增益天线,确保长距离传输的需求。

  AWK-4121是一款专为户外应用而设计的无线产品,金属外壳具备IP67等级,提供M12连接头保护振动冲击,支持多种安规和电磁兼容认证,可在-40℃~75℃环境下工作,确保设备在海上恶劣环境下的稳定运行。这套系统1s采样一次,1min、5min以及10min数据包需要源源不断的传输到中控室。AWK-4121在实测过程中的无线带宽达到了9M/bps,确保数据包实时稳定的传输。

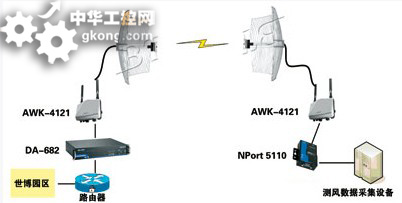

  在该应用中,除了采用AWK-4121作为无线AP之外,海面测风塔采集的数据通过Moxa NPort 5110串口服务器接入AWK-4121,利用建立起来的无线链路把采集的数据传到岸边的升压站。然后,在岸边升压站把无线AP接收下来的采集数据通过网线传到DA682嵌入式计算机上,DA682嵌入式计算机在进行前置的数据处理之后,通过路由器负责把采集到的测风数据传送到上海世博会现场。从而完成了整套海上测风塔实时数据监控系统的架构,目前该系统的运行非常稳定。
