发布日期：2023/5/4

关键词：无线温控器，LoRa温控器，LoRa网关，LoRa无线桥接器，远距离通讯，信号穿透力强，路由功能，无线通讯组网方案。

一、LoRa无线扩频技术在无线温控器市场需求分析

  中央空调系统末端风机盘管智能化节能运行已经成为行业的发展趋势，实现风机盘管智能化运行需要强大的通讯技术支持。各种先进的现场总线技术如LonWorks、BACnet MS/TP总线技术联网型房间温控器相继进入市场,而低成本的普通485总线技术在房间温控器通讯应用也极为普遍。同时，众多新建、改造项目中，由于种种原因，现场布线施工难以实施，ZigBee、WiFi、LoRa、NB-IoT无线通讯技术也成为构建现场无线控制网络的重要通讯手段。大型公共建筑内复杂的建筑结构，令WiFi、ZigBee等较高频段的无线通讯技术传输距离近，信号穿透力差，无法构建一个信号覆盖好、稳定、可靠的无线控制网络。LoRa无线通讯技术走入了人们的视野。本文介绍海思LoRa无线温控器的技术选择及应用优势。

二、LoRa无线通讯技术在温控器上的应用优势分析

   LoRa无线通讯技术是近年出现的一种新型无线通讯技术。该技术采购无线扩频通讯技术，高达-148dB的信号接收灵敏度，433/470/868/915MHz工作频段极强的穿透及绕射能力，且不会干扰到其它设备通讯，从而极大的提升了信号传输距离，无障碍传输距离可达10km以上，建筑内信号可覆盖上、下5层。同时，LoRa无线技术具有容错机制，提升了信号传输的可靠性及抗干扰能力。LoRa无线通讯模块的路由功能，可以在极端不利的情况下为LoRa节点设备提供数据上传、下达的通道。因此，LoRa无线技术非常适合于作为中央空调末端风机盘管控制器的无线通讯技术这类应用。当然，LoRa无线技术在远距离传输时，通讯速率往往较低，也会影响到整个控制系统的运行效率。选择合适的通讯波特率，将可在一定程序上弥补系统性能损失，使整个控制系统运行在较佳的状态。因此，海思选择LoRa无线通讯技术作为房间温控器无线通讯解决方案，实践证明了这种解决方案是可行的，也是可靠的。

三、海思LoRa无线温控器介绍

  海思长期从事智能楼宇、高铁、轨道交通、智能家居、船舶控制等行业智能化设备创新、研发与生产，秉承精品制造理念。无论是在技术路线选择，元器件质量保障，生产制造等各个环节，均坚守品质追求卓越的信念，努力为市场提供高品质的智能化产品。

  海思iTC802系列LoRa无线温控器，采用SX1278型LoRa无线通讯模块，天线内置，以ARM处理器作为系统的核心，构建功能强大的核心软件，及功能升级技术硬件储备。先进的电源模块，为系统营造强劲的动力与稳定的工作环境。高质量的输出继电器，极大改善了产品的使用寿命及无故障运行时间。宽视角大屏幕液晶显示技术，及高灵敏度触控式按键操作与音效，提升了用户体验。海思iTC802系列LoRa无线温控器当之无愧的成为行业的精品。





   当然，无线通讯技术不可避免地存在信号传输距离与通讯可靠性不足的固有弱点，LoRa无线通讯技术也不例外。LoRa无线扩频技术虽然具有远距离及信号高灵敏度接收特性，但在实际工程应用中仍然存在信号传输不理想的情况。此时就需要新的技术手段来解决工程中的实际问题。海思iTC802系列LoRa无线温控器内置先进的自动路由技术，为LoRa网关信号覆盖较弱的区域温控器提供了信号传输通道，从而极大改进了系统稳定性及可靠性，同时降低了系统建设成本。

   海思iTC802系列LoRa无线温控器适用于二管制和四管制空调水系统，水阀类型有2线和3线开/关型水阀。

四、LoRa无线网关

   海思iTC802系列LoRa无线温控器通讯数据可通过LoRa无线网关上传到监管中心服务器，接受并执行上位机应用软件下达的指令，保障中央空调风机盘管节能运行。



   海思LoRa网关与LoRa温控器之间采用Modbus协议透传方式通过无线进行数据传输，每台LoRa网关可接入99台温控器。考虑到建筑结构的复杂性和无线信号的穿透能力，以及数据通讯速率的影响，工程实践中通常连接20~25台温控器为宜。

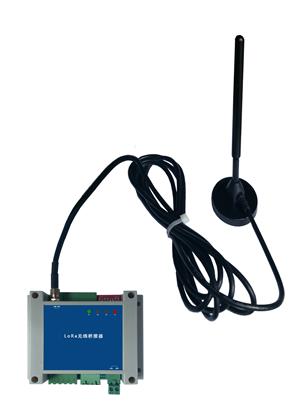

五、LoRa无线桥接器的应用

   LoRa无线扩频技术的显著特点是接收灵敏度高，信号传输距离远。不可否认的是，在建筑内部无线通讯信号仍将受制于墙体结构等诸多因素的影响。这就需要布施更多的无线通讯采集器（如网关、桥接器等），以实现通讯全覆盖。为降低系统建设成本，减少LoRa网关的数量，以更低成本的桥接器作为LoRa网关信号的延伸，使LoRa网关能管理更大范围的温控器，这是十分必要的。



    LoRa桥接器具有与LoRa网关相同的无线收发性能，可作为LoRa网关的一个子设备，起到将更远距离的温控器接入LoRa网关的作用。

 六、LoRa无线温控器组网

   海思LoRa温控器组网技术完善，为大型公共建筑中央空调末端风机盘管智能化控制提供了理想的无线控制系统解决方案，组网结构图如下图所示：



   在构建现场LoRa无线子网时，以星形结构连接本机信号有效覆盖的区域内温控器及桥接器，其中，桥接器作为LoRa网关无线信号的延伸，连接LoRa网关无线信号难以覆盖到的区域内的温控器，实现上位机对所有温控器的管理与控制。同时，作为一项辅助功能，LoRa温控器本身所具有的路由功能可作为极端情况下相邻温控器的通讯路由器，从而打造更加稳定、可靠的无线控制网络系统。
