发布日期：2025/2/11

作者：程万红

C60S2R到手时正赶上本单位的智能通风系统准备做第三方测试，便决定用此PLC制作一个临时测试平台来完成本单位的智能通风系统的内部测试。

测试平台的功能是模拟一个长42米、宽24米、堆高6米的粮仓，配有5扇通风窗、3个通风口、4个窗上轴流风机、3个风口风机共15个通风设备，在智能通风系统的控制下完成各种动作（用指示灯来模拟动作完成情况），并向智能通风系统返回设备信息。测试平台与智能通风系统对接后，智能通风系统通过其上的粮情系统和小型气象站获得粮情数据和气象数据，并以此为依据综合判断是否启用、何时启用排积热通风、自然通风、降温通风等通风模式，以实现智能通风；同时通过测试平台来检验通风设备的动作逻辑关系及时序关系是否正确，以验证智能通风系统是否正常。



图1.总图



这是总图，左侧是测试平台，右侧是智能通风系统的控制部分（为方便测试和连线，已从两个配电箱中取出）。

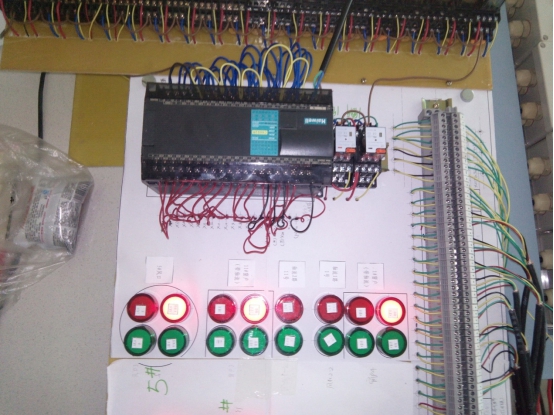

图2.海为C60S2R临时测试平台



这是测试平台，制作的有些仓促和简陋。





图3.C60S2R上电运行图



使用心得：本人是初次接触PLC，算是初学者。由于没有这方面的经验所以一些心得可能不专业，请勿见笑。

1.上手快。我作为一个新人，通过看些教学视频，再通过研读编程软件在线帮助，很快了解了海为PLC的运行机理及编程方法，又通过程序例子和海为的技术支持，很快解决了一些不解和疑问，借此感谢海为技术支持陈工对本人询问的耐心解答。

2.编程方便。不管是仿真还是在线监控对编程都很方便。

3.提几点不足，首先仿真不能设断点，实现对某些瞬间或过程的观察。

4.C系列的工作温度只有0~55℃，难以用在北方室外相关产品中。我们的产品要求工作温度为-25℃~55℃。这极大地限制了该PLC的应用范围。

5.通讯指令RCV虽然可以定义起始符和结束符，但最多可以定义2个字节，对于超过2个字节的起始符和结束符的通讯协议（我们行业的国家标准对其通信协议的起始符和结束符规定为4个字节）不好处理；另外RCV在接收不定长度通讯协议（Rn=0）时，在通讯完成后不能给出实际收到的数据长度，造成提取和分析通讯数据困难。

6.通讯指令XMT只能发送定长数据，对于发送不定长数据的应用很难处理。
