发布日期：2023/1/11

前言：西门子S7-200PLC广泛应于工业控制领域，是一款性能高，运行稳定的控制器。此次我们要把西门子的S7-200PLC连接到EMCP物联网云平台（简称EMCP），实现电脑Web页面、手机APP和微信对200PLC的远程监控。

一准备工作。

1.1在对接前我们需准备如下物品；

1)S7-200 一台（建议使用CPU226 或 CPU224 有两个串口的PLC，port1口做程序的下载和在线监视，port0做Modbus-RTU从站与GM10-DTU模块通讯）。也可以使用Smart200PLC(以下以老款200PLC做案例解说)。

2)河北蓝蜂科技的DTU模块一台，天线和电源适配器（以下用GM10-DTU作为实例）。

3)SIM卡一张，有流量，大卡(移动或联通卡)。

4)DP9针公头一个。

5)联网电脑一台（WinXP/Win7/Win8操作系统）

6)电工工具、导线若干。

物料准备如下；

1.2 DTU准备工作

此处参考《GM10-DTU用户使用手册》进行操作，我们需要对DTU网关（WM10-DTU网关的设置和GM10类似，以下均以GM10-DTU网关来介绍）连接天线、插上SIM卡（移动/联通流量卡，大卡）、连接12V或24V的电源适配器。

1.3 S7-200PLC准备工作。

200PLC连接电源（注意电源是24VDC还是220VAC），准备一颗9针串口头（如上图），用两颗导线分别焊接的3和8引脚（200PLC系统手册中有介绍，3和8引脚为485通讯口）。此时我们将PLC prot0串口的3引脚连接GM10模块的“485A”端子，8引脚连接GM10模块的“485B”端子。

二，200PLC从站创建。

1，将200PLC经编程电脑连接到电脑上，打开Step7-MicroWin编程软件，新建工程，在主程序中添加Modbus Slave Port0功能块（MBUS_INIT,MBUS_SLAVE）

库文件

•西门子Modbus从站协议库包括两条指令：MBUS_INIT 指令和MBUS_SLAVE 指令。

•MBUS_SLAVE 指令用于为Modbus主设备发出的请求服务。

•MBUS_INIT 指令用于启用、初始化或禁止Modbus从站通讯。在使用MBUS_SLAVE 指令之前，必须正确执行MBUS_INIT 指令。指令完成后立即设定“完成”位，才能继续执行下一条指令。

MBUS_INIT、MBUS_SLAVE指令说明请参考“STEP 7-MicroWIN”软件中的帮助。

上面我们将 Modbus 保持寄存器区从 VB1000 开始（HoldStart ＝ VB1000），并且保持寄存器为100个字（MaxHold＝100），因保持寄存器以字（两个字节）为单位，实际上这个通信缓冲区占用了VB1000～VB1200共200个字节。

2，设置库存储区。点击菜单栏中的“文件”在下拉框中选择“库存储区分配”在打开的对话框中输入库存储区的起始地址，注意避免该地址和程序中已经采用或准备采用的其它地址重合，可以点击“建议地址”避免modbus功能块所占用的地址和程序中的寄存器地址重叠。

3、编译程序，编译无误后，通过PPI电缆将程序下载到PLC（如果PLC只有一个串口，且这个串口配置成了modbus口，那么我们在下程序时需要将PLC的运行开关扳到“stop”位置），下载完成后断电，打开程序监控查看MBUS_INIT 指令和MBUS_SLAVE 指令的“Error”引脚输出是否为正常（0位正常，其他数值为故障，请参看西门子PLC技术手册中的故障列表）。

三，EMCP平台设置。

用管理员账号登录EMCP平台www.lfemcp.com （建议使用IE9以上浏览器或谷歌浏览器），对EMCP云平台进行设置。具体操作参照《EMCP物联网云平台用户手册》。登录EMCP后首先进入设备列表显示页面，因为我们未创建任何设备，所以是一个空页面。点击右上角的“后台管理”按钮（只有管理账号才有此权限），进入EMCP平台的后台。

3.1远程配置DTU

打开“后台管理—>模块管理”页面，将DTU绑定至此管理员账号，然后就可以使用“远程配置”功能来配置DTU的各项通讯参数和功能参数。最主要两个地方需要配置，一是与PLC通讯的串口参数，二是设置DTU定时采集PLC数据的MODBUS通道参数，下面分步骤对此功能进行讲解。注：模块只有在线后才可以进行远程配置，也可以使用“DTU配置软件”对模块配置，参考文档《DTU配置软件使用手册》。

3.1.1模块绑定

模块初始绑定密码是111111，直接点击绑定即可。

3.1.2 模块远程配置

模块的远程配置最好先“读取”再“写入”，只有写入成功后才表示该参数成功配置到DTU中，“写入”后也可以“读取”以检查之前的操作是否成功。如果不用模块DI报警点则无需进行“短信设置”。

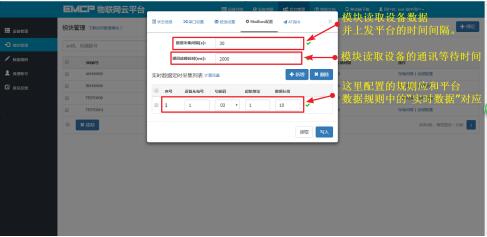

设备从站号：为模块所连设备的MODBUS从站地址（范围1-250），此地址必须和设备从站地址一样。要和PLC设置的MODBUS从站号一致。

功能码：为模块读取设备MODBUS寄存区的标志符。“功能码01”对应“线圈”（0XXXX），“功能码02”对应“离散量输入”（1XXXX），“功能码03”对应“保持寄存器”（4XXXX），“功能码04”对应“输入寄存器”（3XXXX）。西门子PLC中，Q点对应01功能码，I点对应02功能码，V区对应03功能码，AI区对应04功能码。

起始地址：为模块所连设备的MODBUS寄存器读取的起始地址（不包含寄存区标识符）。图中1对应40001

数据长度：为DTU读取设备数据的连续长度，图中的长度为10，既连续读取从40001到40010共10个数据。

标准DTU可连接多个从站（最多4个），可点击“新建”创建新子设备从站，配置规则按上述说明。

结合上文PLC从站的建立，这里读取的就是 40001到40010，也即是西门子200PLC内部的VW1000到VW1019寄存器中的数据。

注：当DTU出现异常时，如无法连接网络在线，或者无法与PLC正常通讯，此时可以使用配置口（默认RS232）连接PC，使用“DTU配置软件”来查看状态及异常报警，详见《DTU配置软件使用手册》。

3.2 新建数据规则

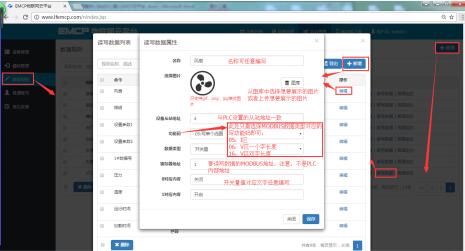

点击网页左侧的“数据规则”进入规则设置页面，点击右上角的“新增”，在弹出的窗口中设置该数据规则的名称“S7-200PLC”和展示样式“列表展示”，我们可以选择列表展示或组态展示，列表展示：我们所添加的数据会以固定的列表样式展示，列表展示方式简单方便（数据测试阶段可选用列表展示）。组态展示：我们可以任意绘制设备数据的展示样式比如添加图形、图片、仪表盘、柱状填充和文字等内容（此功能类似传统的组态软件可参考《EMCP平台画面组态使用说明》文档）。数据规则新建完后点击“实时数据”新增实时数据（3.1.2中设置的Modbus配置），点击“读写数据”创建平台对设备手动读写操作的数据。创建规则展示如下。

注：实时数据：是DTU根据所配置的Modbus采集通道（参考上面的3.1介绍），按设定的采集间隔定时读取从站数据并上传到平台所显示的内容；

读写数据：无需在DTU配置Modbus定时采集通道，可直接通过平台对下位设备进行数据的手动读写操作；

EMCP平台所有"寄存器地址"设置均不需要带寄存器区标识符，如读写“保持寄存器”（03功能码）中40019的数据，在平台数据规则中的"寄存器地址"填写19即可（注：如果设备Modbus地址计数是从0开始的，则需要做加1处理，即填写20） 。

报警设置，在创建好的实时数据中，点击“报警”选项，进入报警设置页面。我们可以设定该数据的报警上下限和报警内容以及是否启用此报警。设定报警后当该数据超出报警上下限后平台会自动记录报警的时间和报警值，同时平台会向用户登录的APP或微信推送报警消息。

3.3 新建设备

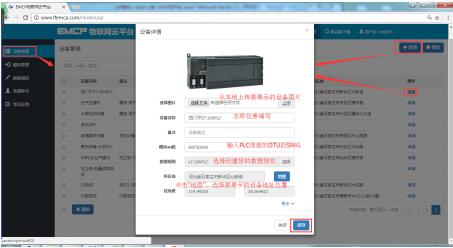

新建“设备”, 选择菜单“设备管理”-> “新增”新建一个设备“西门子S7-200PLC”。新建设备是填写设备的基本信息，1选择设备匹配的图片（从本地上传，也可不选择，系统会以默认图片显示）;

2输入模块SN，输入要绑定的SN码，如果此SN之前未绑定，则会弹出绑定窗口进行绑定;

3选择上面创建的数据规则;

4点击“地图”按钮选择设备所在的地理位置。完成后点击“保存”。

四，实验效果。

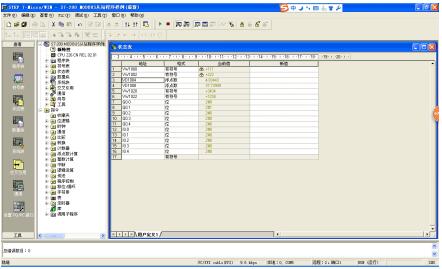

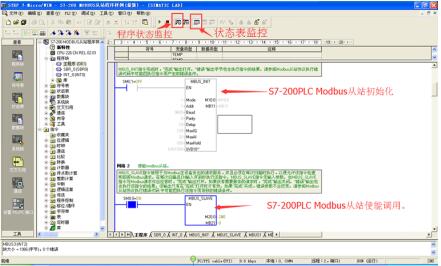

打开Step7-MicroWin 编程软件的“程序状态监控”和“状态表监控”，查看程序的运行状态和内部数据的数值显示。通过状态表我们可以查看各数据的当前值和对数据进行强制。如下图。

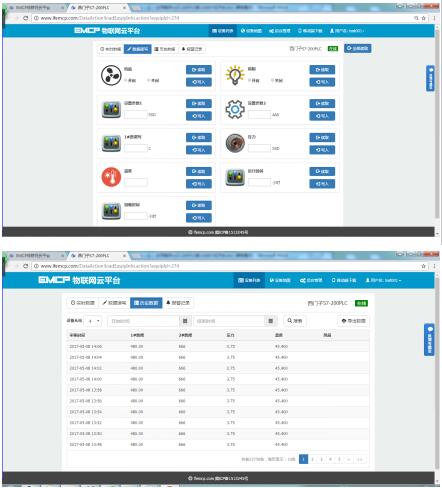

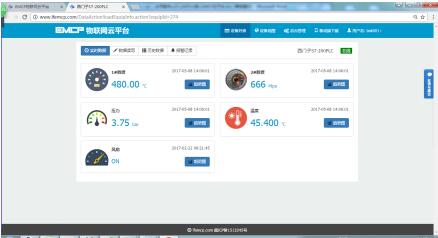

用户登录EMCP平台（www.lfemcp.com），点击 “西门子S7-200PLC”设备的图片或设备名称进入设备。首先看到的是200PLC定时采集数据的显示（实时数据），点击“读写数据”对200PLC进行读写操作，点击“历史数据”查看设备定时存储数据的历史数据报表,点击“报警记录”进入报警信息记录报表页面，显示如下。

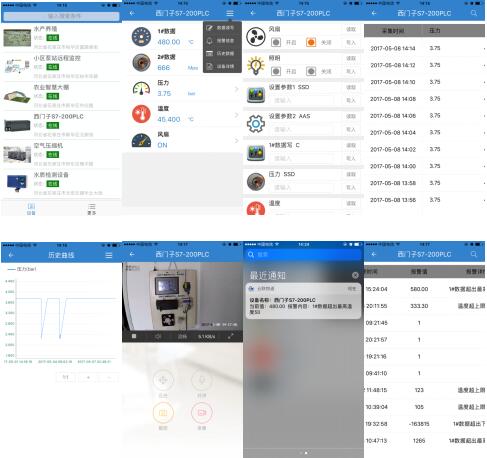

在手机安装《云联物通》手机APP(可通过电脑网页平台登录页右上角的二维码扫描下载，或各大应用商店下载)，凭用户名和密码登录，进入设备列表后点击“西门子S7-200PLC”设备，直接进入的是实时数据列表页面或组态画面（组态展示方式下），点击右上角菜单栏“三杠按钮”，弹出功能菜单，在菜单中点击“读写数据”对读写数据进行读写操作，点击“历史报表”查看设备的历史存储数据报表，点击“历史曲线”可查看各数据的历史趋势图，点击 “报警信息”查看该设备的报警记录，点击“设备详情”查看设备的详细信息或视频画面。

五，辅助功能介绍

5.1 画面组态功能。

通过“后台设置->数据规则->设置->组态展示”这几个步骤来选择使用组态展示形式来展示对应数据规则。选择为组态展示后，规则的画面组态选项变为可用，点击“画面组态”选项，进入编辑页面。通过组态编辑页面我们可以任意绘制图片、文字、数显框、按钮、指示灯、管道、设备等等空间。

5.2 微信功能。

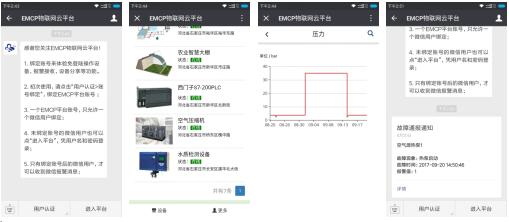

微信关注“EMCP物联网云平台”公众号，按照提示绑定平台账号，即可使用微信监控设备，接收报警信息。为了便于对设备的管理建议将“EMCP物联网云平台”公众号“置顶”。

5.3 数据规则中开启通讯报警和授权普通用户功能。

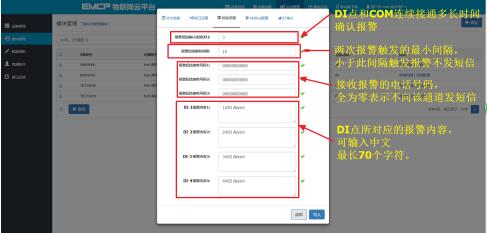

通讯报警功能就是当DTU与PLC通讯异常时，在相应设备中会进行报警，根据通讯异常的原因在报警内容中进行注释，方便调试。设置及效果如下：

5.4设备公开功能。

在设备管理中，可以将设备的属性设置为公开，公开后会生成设备所属的url连接和二维码，通过该连接和二维码可实现免登陆打开设备，同样也可将设备分享到社交圈。

5.5新增普通账号及设备授权。

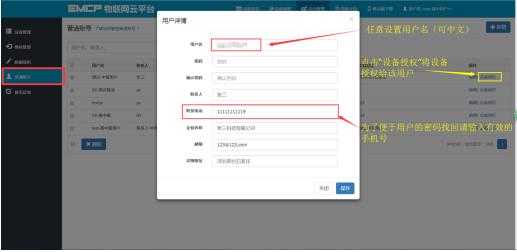

管理员账号创建完设备后，可以通过“普通账号”选项为用户创建一个单独的账号供其访问所属的设备。此功能主要为用户开通一个专属的账号，用户查看自己所属的设备。

5.6视频监控功能。

EMCP平台可实现萤石云摄像头的接入，从而实现web、APP、微信等终端对现场视频监控功能。

5.7风格定制/系统定制服务。

对于大中型企业，我们还为用户提供平台和软件定制服务，介绍如下；

风格定制服务：风格定制是在原有EMCP平台基础上实现用户个性化风格的显示，整个服务依旧运行在原EMCP平台服务器上的，布局、功能和架构等基础内容不做改变。风格定制内容主要体现在电脑网页、手机网页、安卓APP、微信公众平台的登录域名、登录页、平台名称、平台图标等。适合企业品牌建设。

私有云部署服务：为将EMCP系统部署到用户的服务器上，除了显示风格的定制，还可以更改系统的功能的增加、布局显示的改变以及数据分析等服务。

如有需求可联系蓝蜂销售人员。

六，故障分析。

6.1 设备离线的原因

1．SN码和密码绑定错误，EMCP平台所建设备的SN码必须和所连GM10模块的SN码相同（SN位于GM10右侧面标签），密码必须和DTU配置软件设置的密码相同（默认111111）。

2．SIM卡选择不对，必须选择移动或联通的SIM（部分联通卡不兼容，建议选用移动卡）。

3．SIM欠费。

4．网络信号差，DTU在信号强度低于15或误码率高于3时会出现掉线或无法联网的情况，最好保证信号强度在20以上误码率为0（可通过改变天线的安放位置调整信号强度，信号强度可通过DTU配置软件或平台模块远程配置中获得。）

6.2 如平台无法读取PLC的数据的原因。

1．PLC的Modbus从站没有创建成功。此时我们可以通过Modscan32主站软件对PLC进行通讯测试，如果无法读取PLC的数据那么说明PLC的Modbus从站没有创建成功。

2．接线错误。将PLC port0串口的3脚接到GM10端子的485A，8脚接到GM10端子的485B上。

3．数据创建失败，检查数据规则中所创建的设备是否正确。

4，如果显示“数据未采集”，请检查模块的“远程配置”是否设置了Modbus采集通道，参考3.1.2中的设置。
