一、项目背景

    大庆油田物业管理二公司现管辖乘银集中供热39 座换热站、八百垧集中供热17 座换热站、红岗集中供热9 座换热站、银浪燃煤锅炉房、八百垧燃煤锅炉房、红岗燃煤锅炉房、乘风燃气锅炉房及其管辖的25 座换热站、64 座污水站。随着集中供热规模的不断扩大，热网集中运行与管理系统向大型化规范化发展，而原有的热网监控系统已经不能满足需求，系统要求能够通过对热源、热网及热力站的远方数据的集中采集、控制、管理，从而实现在供热过程中实施经济运行调度，提高供热的可靠性，减少污染气体排放。SCADA系统的运行对供热系统控制产品质量，提高生产效率，有着重要的意义。

二、系统设计

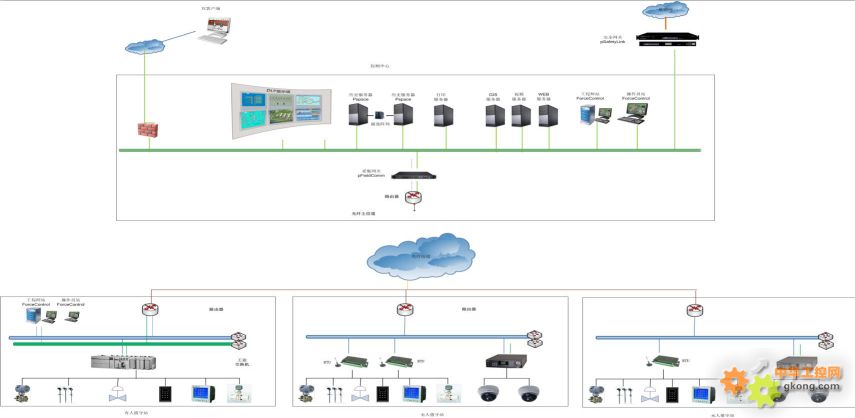

图1 系统架构图

    SCADA系统由SCADA控制中心和通信系统组成。SCADA 系统分二级结构，一级为SCADA控制中心；二级为锅炉房站控系统和换热站站控系统；SCADA 控制中心由2台实时/历史数据服务器、10 台操作员站（其中1 台兼工程师站）、1 台打印机和网络传输设备等硬件构成。

(1)SCADA 实时数据服务器

    SCADA 实时数据服务器负责处理、存储、管理从现场的过程控制DCS 系统采集的实时数据，并为网络中的其它服务器和工作站提供实时数据。实时数据存放在实时数据库中。实时数据服务器中运行通信管理软件，完成各站站控系统的通信链接、协议转换、网络管理等任务。

(2) SCADA 历史数据服务器

    历史数据服务器主要完成历史数据的存储、管理，并为网络中的其它服务器和工作站提供数据。服务器运行标准关系数据库软件，提供开放软件接口和标准物理接口。实时数据服务器和历史数据服务器互为备用。

（3）操作员工作站

    操作员工作站是调度、操作人员与控制中心计算机监控系统的人机接口（HMI），它在控制中心计算机监控系统中是作为客户机。操作员通过它可详细了解各锅炉房、换热站的生产运行状况并下达命令，它们通过LAN与服务器互连并交换信息。

三、系统功能

- 数据采集和处理；

- 工艺流程的动态显示；

- 报警显示、报警管理以及事件的查询、打印；

- 实时数据的采集、归档、管理以及趋势图显示；

- 历史数据的采集、归档、管理以及趋势图显示；

- 生产统计报表的生成和打印；

- 生产过程优化；

- 模拟培训；

- 紧急切断；

- 安全保护；

- 故障诊断和分析；

- SCADA 系统诊断；

- 仪表的故障诊断和分析；

- 网络监视及管理；

- 通信通道监视及管理；

－ 为MIS 系统提供数据；





四、结论

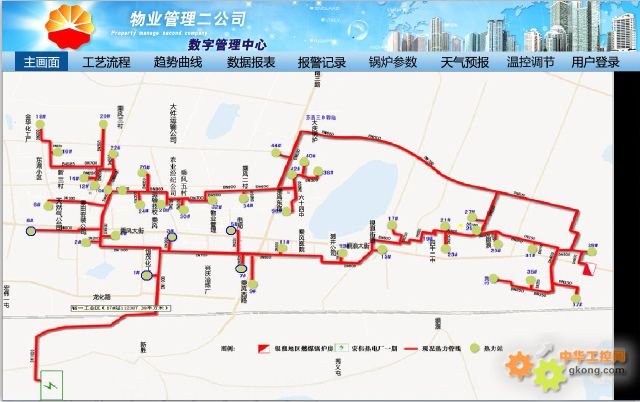

   通过力控科技的SCADA产品建立健全物业管理二公司热网系统，实现操作台上位机客服端软件与SCADA服务器之间的数据互访，并且通过客户端软件实现对各类数据的访问，实现数据显示、远程调节、分时段控制、趋势曲线、历史数据、报表统计、报警监控、报表打印等功能。
