发布日期：2023/1/15

【关键词】：扫描抢  追溯  机器人码垛

一、概述：

本系统为条码追溯系统。本系统可通过识别条码来进行产品的追溯以及产量的统计，并与硬件的相互通信来控制机械的运转及故障报警，并可以查询产品的当前位置、扫描产品的时间及报警记录。系统提供了报表的方式查询分析历史记录。

紫金桥软件以其开放的系统架构、高效的数据处理、灵活的界面设计和高度的可靠性著称，并且在工厂产线条码追溯系统中得到广泛的应用。紫金桥软件公司先后与国内多家企业单位和科研院所建立了深入合作关系，软件产品应用在各种类型工厂，赢得了用户的好评。

• 功能描述

1、 系统可以实时扫描产品条码和箱子条码，进行与PLC交互，进行自动分线。

2、 系统可以存储产品所到达的产线工位、产品的条码、产品对应箱子条码以及相对的扫描时间等数据。

3、 系统可以查询产品所到达的产线工位、产品的条码、产品对应箱子条码以及相对的扫描时间等数据的历史报表。并且可以打印导出等操作。

4、 系统可以按时间进行区间查询相关数据，并可以打印导出。

5、 系统可以统计当班的良品产量，不良品产量以及不良率统计。

6、 系统可以同时分给多个用户不同的权限，进行操作内容的限制。

7、 系统可以报警记录查询和事件记录。

8、 系统每天可以进行生产计划的设置。

三、实现情况及界面截图

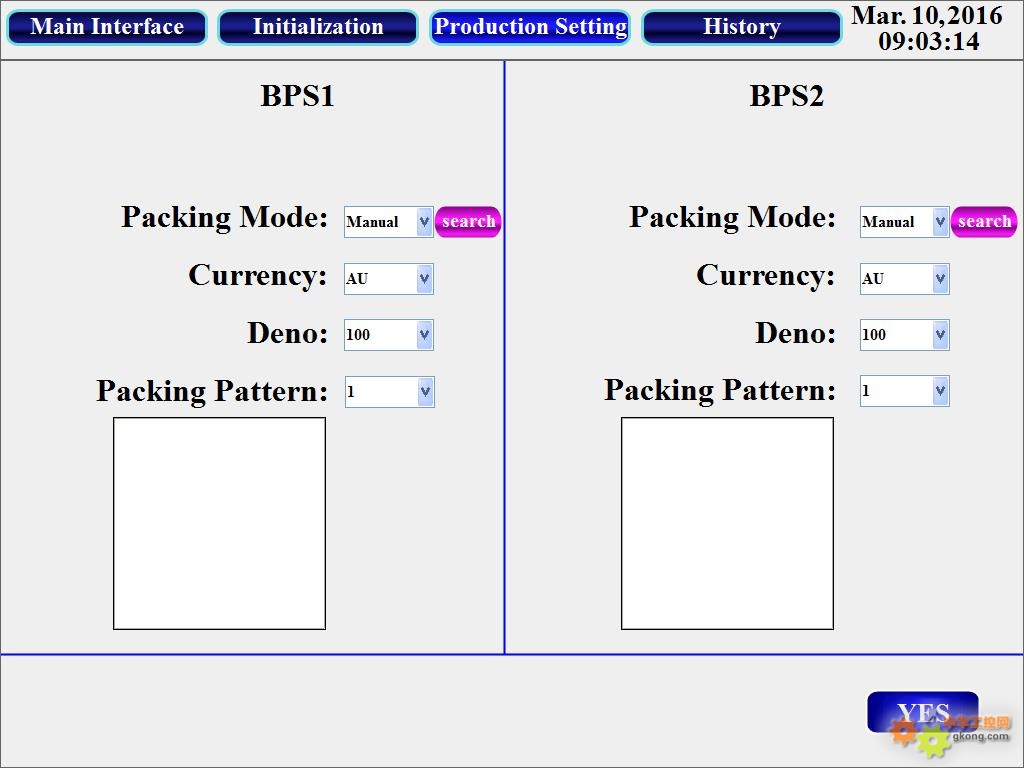

1、生产设置界面如下所示：



以列表及下拉框的选择形式进行生产设置的选择，这样可以简单方便且让操作员清楚的可以看到每条产线分别对应选择设置生产计划，以确保生产计划有效，防止填写错误的生产计划，导致存储信息有误。

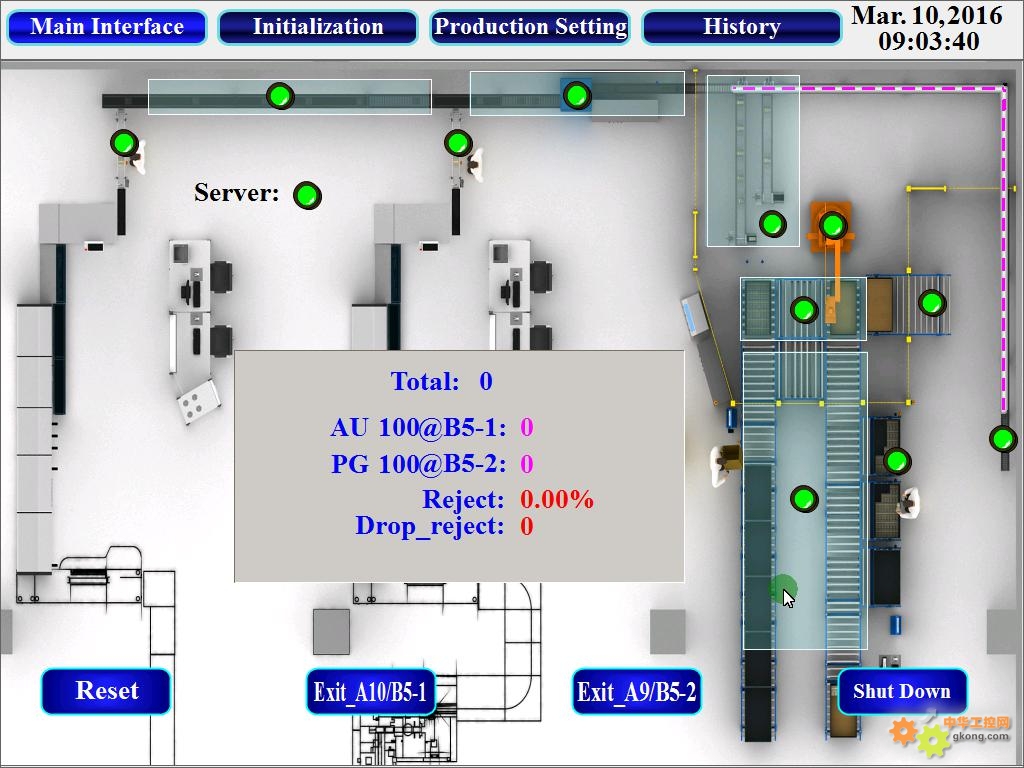

2、运行主界面如下：



界面里面的绿色点是产线对应位置的实时检测信号灯，表示相对应产线的状态即故障/正常。

界面里面的显示数字位及前面对应的字母就是进行当班产线产量统计、不良率及生产设置的信息。

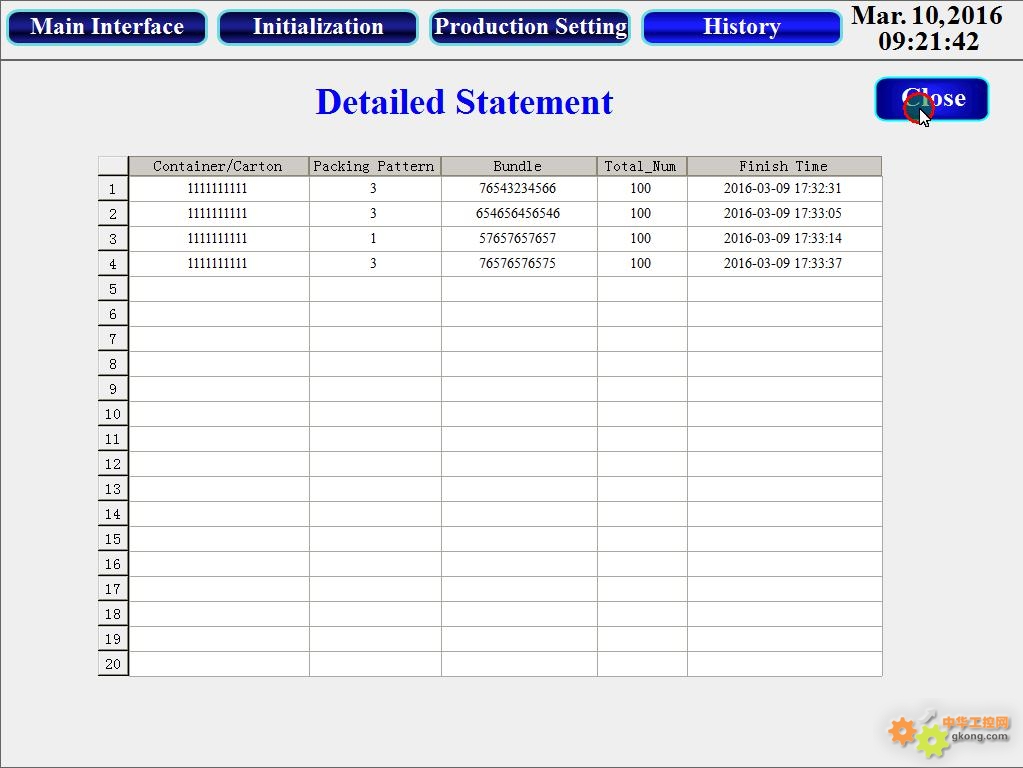

3、统计查询报表界面如下：



查询产线的生产存储信息。包括箱子条码及产品条码信息。可以按时间查询相对应产线的产出装箱记录信息，并通过箱子条码进行产品条码的查看。

4、参数设置界面如下：



可以增加和删除相应的参数。只有管理员权限才可以进入。

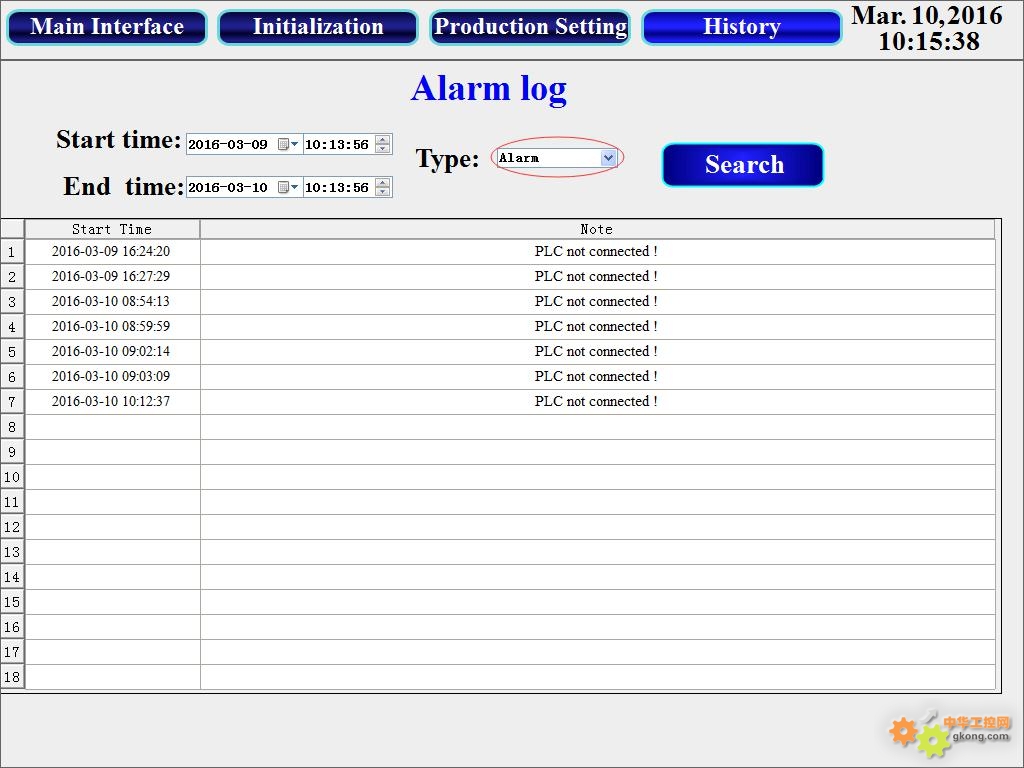

5 报警查询界面



可以按时间区间查询在此时间段内的所有报警信息。并记录操作时间，以便查询产线装箱周期。

6 操作记录查询界面



可以按时间区间查询在此时间段内的所有操作信息，并记录操作时间，以便查询是否有认为操作。

四、总结

通过本系统，不仅可以记录每天的产量，还能进行具体产量的查询，防止产量的误报及装箱数量统计错误的问题，可以查询历史数据，而且可以通过时间选择进行查询对应时间内的产量，方便用户统计与记录。这种记录产品追溯的方式，即方便产品的月产量、年产量统计，又可以进行历史存储查询，数据不会丢失。
