发布日期：2023/9/9

一、概述
    工业炉是在工业生产中，利用燃料燃烧或电能转化的热量，将物料或工件加热的热工设备。广义地说，锅炉也是一种工业炉，但习惯上人们不把它包括在工业炉范围内。
    工业炉的主要组成部分有：工业炉砌体、工业炉排烟系统、工业炉预热器和工业炉燃烧装置等。机械工业应用的工业炉有多种类型，在铸造车间， 有熔炼金属的冲天炉、感应炉、电阻炉、电弧炉、真空炉、平炉、坩埚炉等；有烘烤砂型的砂型干燥炉、铁合金烘炉和铸件退火炉等；在锻压车间，有对钢锭或钢坯 进行锻前加热的各种加热炉，和锻后消除应力的热处理炉；在金属热处理车间，有改善工件机械性能的各种退火、正火、淬火和回火的热处理炉；在焊接车间，有焊 件的焊前预热炉和焊后回火炉；在粉末冶金车间有烧结金属的加热炉等。
    工业炉还广泛应用于其他工业，如冶金工业的金属熔炼炉、矿石烧结炉和炼焦炉；石油工业的蒸馏炉和裂化炉；煤气工业的发生炉；硅酸盐工业的水泥窑和玻璃熔化、玻璃退火炉；食品工业的烘烤炉等。
    紫金桥软件技术有限公司根据工业炉行业的特点，经过专心的研发，成功能开发出工业炉行业专用的温控曲线组件。随着网路时代的来临，控制系统也已采用网路监控系统，一切控制完全掌控在弹指之间，未来将更深入研发网路监控的技术，以期降低成本，提高使用普及率。

    控制系统结构图如下：

二、功能描述

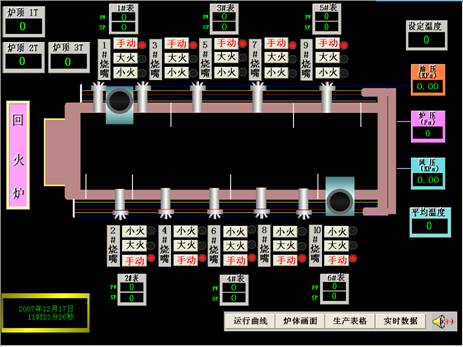

1、实时显示

主界面完成工业炉重要参数的实时监控，并动态显示工艺流程。手自动切换控制，并显示现在控制参数执行情况。

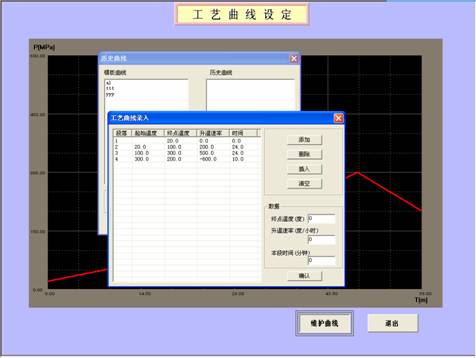

2、温控曲线设定

    主要完成工艺曲线的设定，可根据经验值来设定。可设定多条工艺曲线，每条可设定多个段落，每段可指定是升温，降温和保温三种状态，设定完成根据终点温度值和升温速率自动算出本段需要的时间。

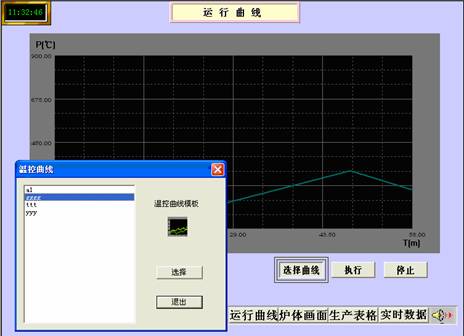

3、温控曲线执行

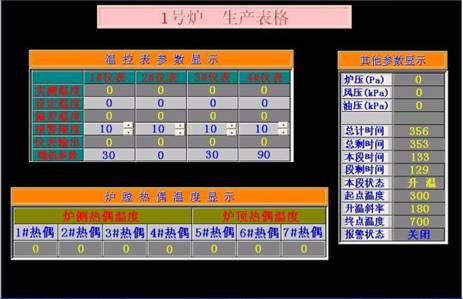

    在执行某个工艺前，先选择一条设定好的曲线。然后点执行，主要完成工艺参数向下位控制器的下置，可中途停止。曲线显示设定值和实时值，本工艺执行完自动将数据保存到计算机中，以后可通过报表和曲线两种方式查询运行的情况。中途停止运行也可保存数据。

三、总结
    工业炉控制系统可减少不良品的生产，并维持生产作业品质，绝对让您满意，客户有信心，并快速回收所投资的成本。
