发布日期：2025/1/14

关键词：污水处理，远程监控，组态软件，实时数据库



• 概述：

由于污水处理站一般安置在户外，给实时监控带来了比较大的难度，所以要对其监控只能采用无线数据传输的方式来进行。而紫金桥软件通过接收污水处理站传过来的无线数据，能够对其污水处理设备进行实时状态监控、开关机状态显示、运行记录查询、实时报警显示、报警记录查询和设备运行时长记录等操作。

• 功能描述：

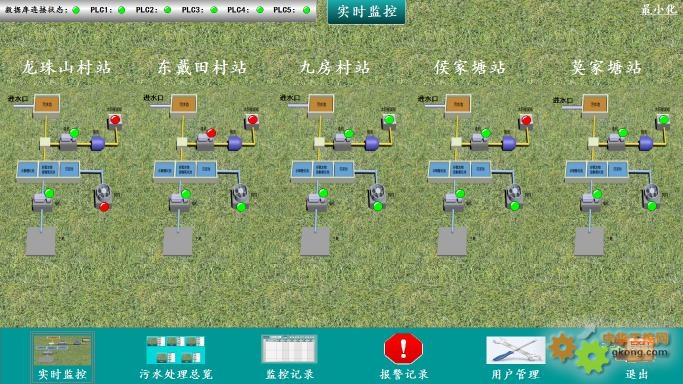

1. 实时状态显示

每一个污水处理站中有4台设备的运行状态需要监控显示，我们通过紫金桥软件自带的报警监控灯控件来实现状态的显示。其中，当监控灯为绿色时，表示该设备正在运行状态；当监控灯为红色时，表示该设备正处于停机状态。

     2.运行记录查询

为了使用户能够更好的分析设备的运行情况以及更好的掌握污水处理站的处理动态，紫金桥软件的自由报表控件和关系数据库，可以很方便的记录下污水处理站中各个设备的运行状态和运行时长，并通过下拉框控件对需要观察的污水处理站点进行切换和选择。



3.报警查询

除查询设备的运行记录方式可了解整个污水处理站的运行情况之外，用户还可以通过报警查询来迅速知晓整个污水处理站的运行状态。刚进入报警界面时，显示的是实时报警，如果没有报警发生，那么此界面为空；如果有报警发生，那么此界面会出现红色报警提示。此外该界面还提供历史报警查询和报表打印功能。



4.用户管理

用户管理界面可以对当前登录账号进行增加、删除和修改，用户可通过这些功能实现账号管理。

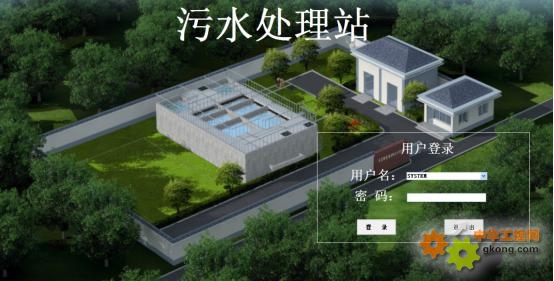

以下为登录界面，需要选择用户名并输入对应的密码。



5.连接状态显示

通过连接状态栏，我们可以得知紫金桥组态软件与关系数据库的连接状态以及与用于各个污水处理站采集数据的PLC的连接状态。

此状态也使用紫金桥软件提供的报警记录灯来显示。绿色代表连接正常，红色代表连接断开。



• 总结

污水处理站监控系统主要是通过紫金桥组态软件的串口通讯方式采集实时数据，并将相关信息保存到关系数据库中，同时提供历史查询和一些登录账号的设置更改等功能。
