发布日期：2021/8/21

　　项目介绍

　　作为电力输送、遍布全国各地的网络，电力线路具有分布区域广、传输距离长、地形条件复杂多变、受环境气候影响大等特点，完全由人工定期巡检工作量非常大，而且难以做到全天候、广覆盖。

　　杭州某公司这套方案是专门为电力学院设计的输电线监控模拟系统，可以很好地结合视频和数据实时监控，对于现场气象，风速，覆冰等信息反馈及时，很好地提高了输电线的维护和抢修时效性。

　　系统需求

　　项目中主要为模拟系统。为了模拟自然环境，客户在电线上悬挂水桶，来模拟线路覆冰。使用鼓风机对着电线吹风，来模拟自然中遇到的风吹造成电线的大幅度摆动。电线上还会加上红外线模块，以测试电线和地面的距离，来计算电线所受到的压力。需要研华的产品用于电机和变频器的启停与正反转控制，以及采集4-20mA的信号来测量电线所受到的压力。客户现场的云台需要透过RS-485格式转换成以太网传输。

　　客户希望能够在现场恶劣的环境之下运行系统，所选产品均为宽温系列产品。还需要嵌入视频监控画面在组态软件当中，短消息实时报警。

　　系统描述

　　1号塔：ADAM-4017+为模拟输入模块，可接受4-20mA的信号，采集激光测距传感器的信号。ADAM-4055为集电极开路DO模块，共8路输出，用于电机和变频器的启停与正反转控制。ADAM-4022T，PID模块，用于鼓风机的PID控制。

　　2号塔：ADAM-4017+用于激光测距传感器和液位传感器的信号采集。 ADAM-4055用于电机的启停和正反转控制。

　　3号塔：ADAM-4572为Modbus网关，客户自己的产品——云台通过RS-485接入，转换成以太网形式传输到监控中心。通过ADAM-4017+采集数据到TPC-1251H进行实时现场查看，以便现场实时调试和维护。

　　WebAccess：基于Web的实时数据监控软件，具有视频嵌入，短消息实时报警等功能。所有TPC上的数据通过研华以太网交换机EKI-2525进行传输至监控中心控制平台。监控中心采用研华IPC-610工控机进行数据处理和分析。

　　项目实施

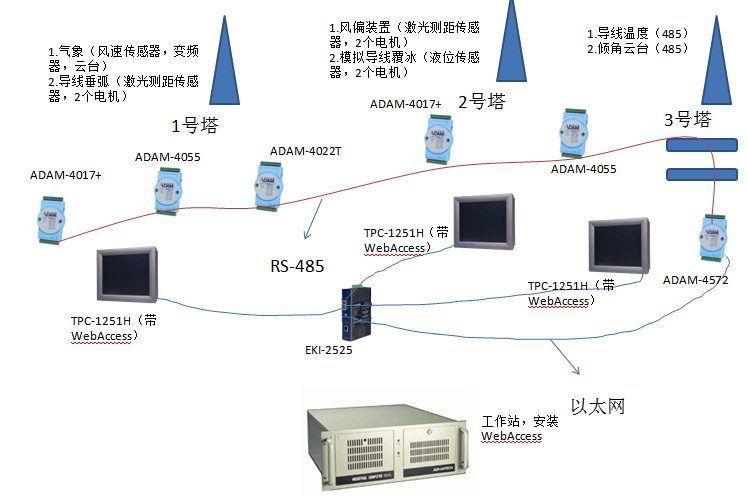

　　系统架构图

　　总结

　　1.基于Web浏览器的全功能客户端监控与现场同步，做到实时监控到输电线的数据，对于事故处理有很好地实时性。

　　2.后续客户还会在我们的WebAccess软件界面嵌入目前的视频监控画面，可以做到视频监控和数据监控完全同步，从而给现场的监控起到很好地双保险功能。

　　3.短消息报警功能可以为输电线的维护带来更快地响应，以便防范造成现场输电线断路，造成电力事故。

　　4.分散式控制，布线灵活，工业平板电脑和模块均为宽温产品，更好地适应现场恶劣环境。
