一、 使用环境



1、 现场没有动力电源；



2、 实现无人职守；



3、 前端与中控室距离在3000米以内；



4、 需要监控和长期测试的电气数据的场合



甲方希望在充分考虑以上条件的情况下，迅速解决这个问题。



二、 设计构思



为了方便客户使用，产品应尽量一体化且方便安装。故设计如下：

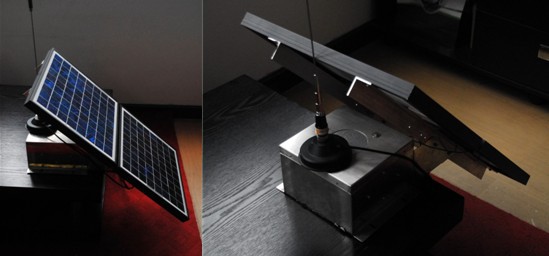

如图所示，太阳能板固定在仪器箱上，而无线通信设备、电池、控制器整合在一个设备箱中，并用抱箍与设备杆相连，实现了一体化，节约了安装成本，简化了安装过程。

三、 解决方案



由于山上没有电源，所以采用太阳能供电方式。根据客户具体要求，提供以下两个解决方案：



1、 解决方案一：

需要连接组态软件或者人机界面。针对以上条件，采用DTD系列433MHz工业级无线数传通信模块就可以达到甲方要求。使用ISM开放频段，不用申请频点，无需挖沟布线，不用架设天线。



本方案的核心控制器是DTD433系列工业级无线数据终端，在蓄水池中安装水位开关，用一个DTD433H实现水位的报警检测，当水位开关超过设置水位时将



开关量传输到DTD433M终端上，或者用DTD433F实现动态模拟量检测，同样传输到433M终端上，再由433M与组态软件、人机界面相连，直观的显示液位状态。



2、 解决方案二：

不需要组态或者连接人机界面。针对以上条件，采用DTD110就可以达到甲方要求。使用ISM开放频段，不用申请频点，无需挖沟布线，不用架设天线。

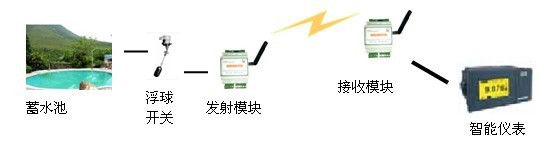

本方案的核心控制器是DTD110系列无线开关、模拟量产品，在蓄水池中安装水位开关，用一个DTD110H发射模块实现水位的报警检测，当水位开关超过设置水位时将开关量传输到DTD110H接收模块上，或者用DTD110F发射模块实现动态模拟量检测，传输到110F接收模块，接收模块连接智能仪表直接显示所需数据。

四、 所需设备



1、 液位传感器；



2、 太阳能供电电源；



3、 蓄电池；



4、 电源稳压型太阳能控制器；



5、 DTD433系列工业级无线数据终端/DTD110系列无线开关、模拟量产品。



五、 实物照片

六、 产品特点



1、 有效无线传输距离可有三种选择：300米、1000米、3000米；



2、 ISM 开放频段433MHz，无需申请频点；



3、 直流24V（1A）供电，平均工作电流小于50mA；



4、 八年工业现场运行考验：可确保工作于各种恶劣环境工业场合长期运行。
