发布日期：2023/9/16

项目描述

2022年北京-张家口冬季奥运会将在2022年2月4日~2月20日在我国的北京市和张家口市联合举行；其中北京承办冰上项目，张家口市崇礼县承办雪上项目。但由于滑雪场和度假村多位于海拔较高的老虎沟附近，没有固定水源，因此崇礼县补水工程可以解决旅游区的用水问题，并为冬奥会顺利举办提供坚实的水源保障。

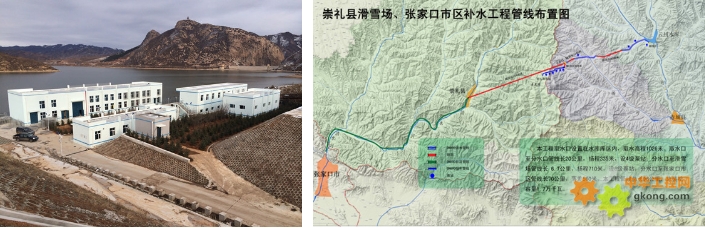

崇礼县补水工程是张家口市隧洞长度最长、净扬程最大、调水泵站数量最多、调水距离最远的省市级重点工程。工程管线总长96.6公里，共设10级泵站。建成后，已先后向太舞和密苑两个冬奥会主雪场供水35万立方米，为冬奥会顺利进行提供了坚实的水源保障。

ORing协助此项目构建了一个稳定可靠的管线视频监控网络，为整个水源工程提供坚实保障。

系统需求

●  支持长距离光纤传输，支持千兆高速通信网络

●  恶劣的现场环境，尤其是冬天的低温环境

●  支持远程管理和故障报警

方案设计

整个管线长达96.6公里，沿路布置了大量的摄像头用以捕捉管线及其周围的实时状态，以便控制人员可以远程了解整个管线的工作情况，及时进行故障排查。由于需要长距离光纤传输，ORing为此提供了光电转换器和工业交换机的组网方案，极大限度的保障了网络架构的同时，还具有更好的经济效益。

每台摄像头与一台IGMC-111GPB千兆光电转换器相连，IGMC-111GPB可成对使用，其支持100/1000Base-T(X)和100/1000Base-X之间的转换，可以采用光纤延长通信的距离。另一台IGMC-111GPB则接入附近泵站中的RGS-7244GP千兆机架式交换机，从而实现了将分散在不同位置的摄像头都接入千兆网络。整个网络的RGS-7244GP采用星型网络拓扑，使得整个网络的控制更为简单，维护也更方便，而且故障发生时也不会影响整个网络，为网络提供一道安全的通信保障。

ORing交换机和光电转换器均采用工业等级设计，支持-40~70℃工作温度，完全可以满足崇礼县的冬季环境。而且其兼容百兆/千兆的端口也为网络带宽的可扩展性带来了更大的便利。此外，支持长MTBF时间，提供5年质保，完全适合工业现场的应用。

ORing还提供Open-Vision网络管理软件，最多可支持500个IP，可自动发现网络拓扑，进行网络流量分析、设备状态监测，使操作人员可以及时了解设备的实时状态，便于及时的发现故障进行处理，也提高了视频监控的整体效率。

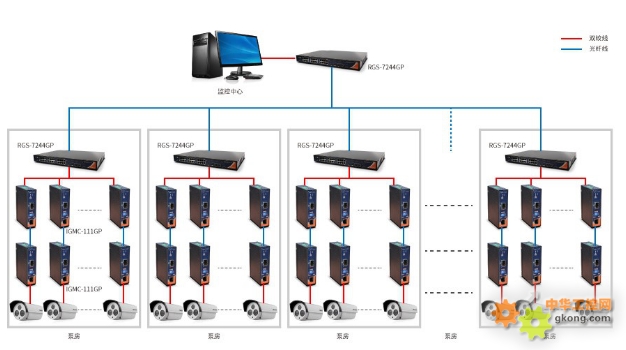

系统架构图

Why ORing

●  完整的工业以太网解决方案，支持长距离光纤传输，均提供千兆端口，可以提供高带宽通信网络

●  工业等级设计，-40~70℃宽温，满足现场需求

●  Open-Vision网管软件可实现远程发现和管理网络设备，提升管理效率
