一、系统组成结构及功能要求

本项目由A,B,省会市三市燃气管网远程测控调度 SCADA 系统组成，三地市监测中心数

据互通。

1. 燃气管网远程测控调度系统结构图



如上图所示燃气管网远程测控调度系统由远程终端单元（RTU）、无线 3G/4G网络、调度中心几个部分组成。

数据采集将每个调压站内的压力、温度、流量等数据通过3G/4G 无线数据传输终端动态地发送到燃气管理处的调度中心。调度中心负责对所接收到数据进行分析、存储、生成表格、曲线显示等处理，并且在出现非正常燃气传输状态的时候进行报警，使现场故障能够的到及时、有效的处理，避免产生更大的经济损失。

二、远程终端单元（RTU）
远程终端单元RTU分散的分布在燃气管网的遥测点上，主要由3G/4G无线智能模块、电源、天线、PLC的CPU及各种I/O模板及后备电池、机箱等几部分组成。
远程终端单元RTU与现场设备的开关量、模拟量信号相连，进行数据采集、处理、存储并通过GPRS网络与调度中心传送数据，接收并执行上位机的命令。

1、具体功能如下：

RTU机箱：
   安装于遥测点现场，为壁挂式，具有防盗功能（包括3G/4G无线模块天线），其固定螺丝置于箱体内，设置门锁，箱体内具有220V交流电，信号输入输出接线端子，设置交流进线空气开关，配备一220V交流电插座（检修时方便使用）
PLC：
基本功能要求
  无需监控中心控制，可自行进行测量，并保存累积数据系统；
  具有实时时钟功能（可通过监控中心设定校准），采集到的数据以时间为顺序，以5分钟/每次的密   度，能在RTU端存储一天的历史数据，程序、参数、历史数据具有掉电保护功能；
  定时上报：把从仪表采集到的数据，以定时（整5分钟报一次）方式上报；
  实现数据点播：可以响应各监控中心发出的查询请求，将实时时刻或历史时刻的数据发给监控中心，数据可发给多个监控中心；
  输入信号损坏时发出报警信息；
  当系统上电复位，或系统运行、通信发生异常死机复位（看门狗复位）时，系统根据复位类型不同进行复位处理，保证系统正常工作。
  可为一次仪表（两线制，三线制）提供24V电源，具有一次表供电功能。

三、数据传输终端

厦门才茂通信CM 510 3G/4G DTU采用ARM9高性能工业级嵌入式处理器，以实时操作系统为软件支撑平台,超大内存,内嵌自主知识产权的TCP/IP协议栈。为用户提供高速，稳定可靠，数据终端永远在线，多种协议转换的虚拟专用网络。针对网络流量控制的用户，产品支持语音，短信，数据触发上线以及超时自动断线的功能。同时也支持双数据中心备份，以及多数据中心同步接收数据等功能。公司产品已广泛应用于金融，水利，环保，电力，邮政，气象等行业。

四、调度中心

调度中心可以设一主一备两个中心（即有一主一备两个IP地址），平时RTU端的3G/4G无线模块只与调度中心主中心（主IP地址）联系，当主IP地址联系不上时，RTU端的3G/4G无线模块能主动的与备用中心地址联系，切换到备用系统进行工作，当主IP地址系统恢复正常，关闭备用IP地址系统时，能恢复到主IP地址系统进行工作。

移动APN专线方式：
中心用一个服务器组作为中心接收，中心采用APN专线连接。此种方案先向移动运营商申请APN宽带业务，并申请邦定IP地址。

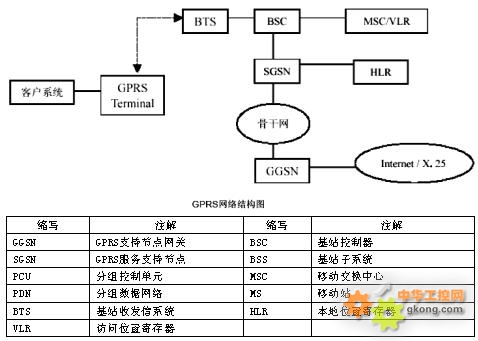

终端设备通过RS232串行方式接到3G/4G无线智能终端上，3G/4G无线智能终端与3G/4G无线基站通信，但与电路交换或数据呼叫不同，3G/4G无线数据分组是从基站发送到SGSN节点，而不是通过移动交换中心MSC连接到语音网络上。SGSN与网关支持节点GGSN进行通信，GGSN对分组数据进行相应的处理，再发送到目的网络，如Internet网络，（参见图示）来自Internet、标识有移动台地址的IP包，由GGSN接收，再转发到SGSN，继而传送到移动台上。

由于3G/4G无线网络工作方式是以IP地址寻址为基础的，所以目标服务器端必须先接入Internet网络以获得IP地址（固定IP），然后将CM510 3G/4G 智能终端进行相应初始化，所以监控点的3G/4G智能DTU设置好中心固定IP地址和端口号，上电自动向中心固定IP发起连接，时时在线传输监测数据。可支持同时并发数据发送，无需轮询访问，时时性高，运行可靠稳定。此过程是由3G/4G无线智能终端主动向服务器发送数据，请求TCP/IP连接，当TCP/IP连接通道建立以后，服务器和终端设备可以双工地进行数据传输。

调度中心与总调度中心之间的数据传输通道
   调度中心A市和调度中心B市通过3G/4G无线网络，接收到本地的监测数据，经过处理后发送给前置机设备。每台前置机挂有3G/4G智能数传终端，分别通过3G/4G无线网络与省会市总调度中心的建立TCP/IP链路，双工地进行数据传输。接受总调度中心的时时数据查询。

调度中心功能
A,B省会市三市通过网络与公司内部网连接，调度中心服务器通过3G/4G无线网络向RTU下发配置信息、控制信息，及接收下位机上报的数据及告警信息，同时对采集的数据进行管理，提供查询、统计、报表等功能

调度中心的具体功能如下：
能够给RTU下发组态信息、控制命令，能够校准RTU的时钟。

RTU发送来的数据自动进入数据库，数据库具备一定的安全措施。
处理RTU的报警信息。
数据遥测功能：定时巡测、手动巡测、随机抽测、分组召测遥控功能：控制RTU开关量输出点的开、关状态、遥信开关状态参数状态管理功能：设置修改各测量数据上、下限值，通讯参数在线组态功能：新增RTU数据采集点等参数通过组态定义即可完成。
数据库管理功能：对测得的数据建库，对数据进行处理，查询历史数据，报表打印具有数据显示功能： 能显示测量的各种数据、遥信开关状态、各种系统图形等具有图形功能,模拟显示管网图、水厂工艺流程图等抢修修理、停水、管网冲洗等数据录入及统计。
数据共享功能：提供一个WEB站点，该WEB站点使公司宽带内部网的任意一台工作站只通过WEB浏览器就可以登陆查看所有监控点的实时数据和存储的任何时间段的历史数据。WEB站点通过用户身份认证授权方式控制该用户可访问那些监控点的实时监控数据和存储的任何时间段的历史数据。调度中心系统管理员能增加、删除可访问用户，并对用户进行不同权限的授权。该WEB站点应能通过超链接方式联入公司统一平台。具备一开放的实时数据库，DLP大屏控制器软件能够读取各监测点的实时数据。

通讯服务器
通讯服务器中运行3G/4G无线通信管理软件，完成与远端无人值守站点RTU的通信链接，协议转换、通信系统的监视及管理、网络监视及管理等任务。
通信系统服务器的最低配置为（机架式，共一套）
* 2*Xeon 3.0GHz以上CPU；
* 4GB ECC DDR2以上内存，最高支持8GB以上；
* 4*73.4GB SCSI 热插拔硬盘，RIAD 5，10000转/分以上；
* DVDROM；
* 集成双10/100/1000Mbps Ethernet网卡；
* 热插拔冗余电源（2口）；
* 17＂液晶显示器；
* 集成远程管理模块；
* 键盘及鼠标等；
* 支持Windows Server 2003 简体中文版。

五、系统优势

1) 系统开放性强，可与上一级应用的联网收费系统、地理信息系统和办公自动化系统实现无逢连接，为更深层次的数据挖掘，打好基础。

2) 以人为本的操作，友好的人机界面，完全符合国人思维和操作习惯

六、总 结

该系统可达到提高燃气集输计量管理水平目的，具有良好的经济效益及社会效益，具体表现在以下几个方面：

• 由于对计量间天然气浓度实施了24小时连续在线监测，当气体发生泄漏时，监控室及管理部门可在第一时间做出反应，极大地提高了生产的安全性；
• 由于采用远程抄表，可大大提高目前抄表人员的工作效率，减少车辆等资源浪费，大幅度降低总体运行成本；
• 通过对各计量间实时监测，可实时掌握输差情况，为稳定输差提供科学依据；
• 由于运行数据全部存入数据库管理，可按照ISO9000的要求对流量计等数据资料进行管理，系统可自动提示流量计检定时间等信息，对提高管理水平具有重要的意义。
