Acrel-6000/B电气火灾监控系统在天津杰科生物的应用

发布日期:2025/3/4

摘要:本文简述了电气火灾监控系统的组成原理,分析了电气火灾监控系统在应用中的设计依据和相关规范。最后通过安科瑞剩余电流式电气火灾监控系统在天津杰科生物中的实例介绍,阐述了电气火灾监控系统功能的实现及其重要意义。

关键词: 电气火灾;剩余电流式电气火灾监控探测器;电气火灾监控设备;Acrel-6000/B;天津杰科生物。



0 概述

729天津杰科生物电气火灾监控系统小结 (壁挂)(1)216.png

杰科(天津)生物医药有限公司,位于天津滨海新区中新天津生态城。杰科生物由美国生物医药公司与中国河南兆腾投资有限公司共同投资成立,其目标是在生态城内投资建设一个达到世界先进水平的生物医药研发及生产基地,在该基地内研发并生产治疗人类重大疾病(如:癌症和感染性疾病)的创新型生物药物,在创新型生物药物的质量方面达到欧美等国际标准;还计划利用基地承办生物医药领域的会议,为国内外相关领域的专家提供交流和资源与解决方案共享的平台。

杰科(天津)生物医药有限公司使用了ARCM200L-J8剩余电流式火灾探测器18只,安装于动力厂房一和中试车间一的配电房内。现场火灾探测器采用总线方式接至本配电房内的数据采集箱,通过数据采集箱内的RS485集线器将信号放大,然后经过RS485总线传输到消控中心内的Acrel-6000/B壁挂式电气火灾监控系统。本系统具有安装运输方便、性价比高、维护方便等优点。

1 参考标准

 近年来,国家为了加大电气火灾监控防范的力度,相继制订或修改了一批相关标准规范,加强对电气火灾的预防。主要有:

(1)GB50016-2014《建筑设计防火规范》,在条文11.2.7里规定:下列场所宜设置剩余电流动作电气火灾监控系统。这些场所包括各种类型的影剧院、馆所、仓库、住宅小区、医院、商店、学校等等。

(2)国家标准《建筑电气火灾预防要求和检测方法》有关条文也明确要求“应在电源进线端设置自动切断电源或报警的剩余电流动作保护器”。

(3)电气火灾监控系统的产品应满足:GB14287.1-2014《电气火灾监控设备》、 GB14287.2-2014《剩余电流式电气火灾监控探测器》、GB14287.3-2014《测温式电气火灾监控探测器》

(4)电气火灾监控系统的安装和运行应满足GB13955-2005《剩余电流动作保护装置安装和运行》

(5)电气火灾监控系统的供电应满足GB50052《供配电系统设计规范》的要求

(6)电气火灾监控系统的设计应满足《电气火灾监控系统的设计方法》的要求(暂行规定)

2 系统组成

根据国家标准GB14287-2014《电气火灾监控系统》以及相关规范《电气火灾监控系统的设计方法》(暂行规定),则电气火灾监控系统的基本组成应包括:电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器等三个最基本产品种类所组成。

剩余电流式电气火灾监控系统采用分层分布式结构,由站控管理层、网络通讯层和现场设备层组成。各电气火灾监控探测器通过屏蔽双绞线RS485接口,采用MODBUS通讯协议总线型连接接入壁挂式主机。

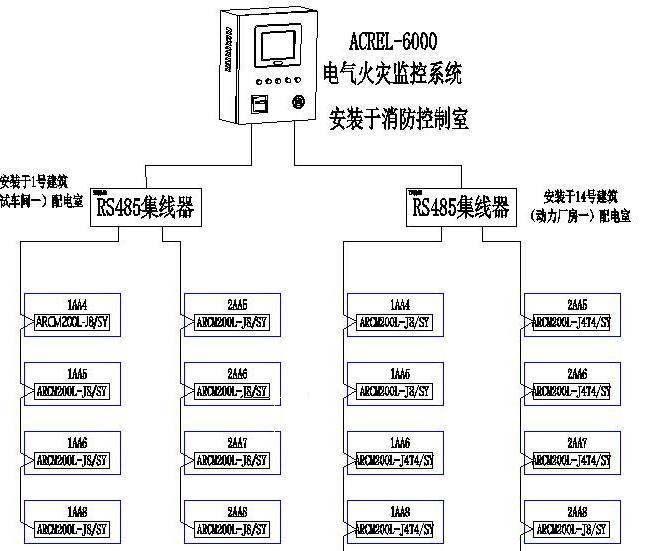

系统组网结构


1)站控管理层

站控管理层针对电气火灾监控系统的管理人员,是人机交互的直接窗口,也是系统的最上层部分。主要由系统软件和必要的硬件设备,如触摸屏、UPS电源等组成。监测系统软件对现场各类数据信息计算、分析、处理,并以图形、数显、声音、指示灯等方式反应现场运情况。

监控主机:用于数据采集、处理和数据转发。为系统内或外部提供数据接口,进行系统管理、维护和分析工作。

UPS:保证计算机监测系统的正常供电,在整个系统发生供电问题时,保证站控管理层设备的正常运行。

后台监控设备设置在消控中心。

2)网络通讯层

通讯介质:系统主要采用屏蔽双绞线,以RS485接口,MODBUS通讯协议实现现场设备与上位机的实时通讯。

3)现场设备层

 现场设备层是数据采集终端,主要为ARCM200L-J8剩余式电气火灾监控探测器。ARCM200型剩余电流式电气火灾监控探测器,是针对 0.4kV 以下的TT、TN 系统设计的,通过对配电回路的剩余电流、导线温度、过电流、过电压等火灾危险参数实施监控和管理,从而预防电气火灾的发生。产品采用先进的微控制器技术,集成度高,体积小巧,安装方便,集智能化,数字化,网络化于一身,是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。产品符合 GB14287.2-2014《电气火灾监控系统 第2部分:剩余电流式电气火灾监控探测器》的标准要求。

现场总线连接的分布式I/O控制器构成数据采集终端,向数据中心上传采集的数据。测量探测器担负着最基层的数据采集任务,其监测的数据必须完整、准确并实时传送至监控主机。便于运行人员监控现场设备运行状态,故障报警等情况,有效预防火灾事故发生。

3系统特点和工作原理

电气火灾监控系统的特点在于剩余电流监控方面属于前期预报警系统。与传统火灾自动报警系统不同,电气火灾监控系统早期报警是为了避免损失,而传统火灾自动报警系统是为了减少损失。所以,这就是说为什么不管是新建或是改建工程项目,尤其是已经安装了火灾自动报警系统的单位,仍需要安装电气火灾监控系统的根本原因。

电气火灾监控系统测量剩余电流和温度两个物理量。

剩余电流测量是根据基尔霍夫电流定律:在同一时刻,电路中流入和流出一个节点的电流矢量和为零。以TN-S系统为例,将A/B/C/N同时穿过剩余电流互感器,当系统未发生漏电时,流入和流出剩余电流互感器的电流矢量和为零,此时,剩余电流互感器感应出的二次电流也为0;当某相对大地发生漏电,此时流入和流出剩余电流互感器的电流矢量和不再为零,其大小等于从大地流走的电流即漏电流。此漏电信号通过剩余电流互感器的二次接线传输至电气火灾探测器,经运算放大、A/D转换后送入CPU,经过一系列算法后,对变化的幅值进行分析、判断,并与报警设定值进行比较,若超出定值则发出声光报警信号并上送至后台电气火灾监控设备。

温度测量采用温度传感器,一般采用Pt100传感器进行测量。该种类型的温度传感器测温稳定、量程范围大,适合在现场监测线缆温度和环境温度使用。当温度发生变化时,Pt100自身阻值发生同比例变化,将该电阻信号传输到电气火灾探测器,经过一系列信号转化和运算后,将最终结果同温度报警定值进行比较,若超出定值则发出声光报警信号并上送至后台电气火灾监控设备。

4 系统介绍

Acrel-6000电气火灾监控系统是本公司自主研发的用于接收剩余电流式电气火灾探测器等现场设备信号,以实现对被保护电气线路的报警、监视、控制、管理的运行于计算机的工业级硬件/软件系统。本系统应用于大型商场、生活小区、生产基础、办公大楼、商场酒店等区域的消防控制中心,对分散在建筑内的探测器进行遥测、遥调、遥控、遥信,方便实现监控与管理。本系统采用标准的Modbus现场总线将具有通信功能的探测器相互连接起来,当现场保护线路中的被探测参数超过报警设定值时,能发出报警信号、控制信号,能指示报警部位并保存报警信息。

主要技术参数

729天津杰科生物电气火灾监控系统小结 (壁挂)(1)3200.png

(1)电源:

① 额定工作电压AC220V(-15% ~ +10%)

② 备用电源:主电源欠压或停电时,维持监控设备工作时间 ≥4小时

(2)工作制:

24小时工作制

(3)通讯方式:

RS485总线通讯,Modbus-RTU通信协议,传输距离1km,可通过中继器延长通讯传输距离

(4)监控容量:

① 监控设备最高可监控200个监控单元(探测器)

② 可配接ARCM系列监控探测器

(5)监控报警项目:

① 剩余电流故障(漏电):故障单元属性(部位、类型)

② 温度报警(超温): 故障单元属性(部位、类型)

③ 电流故障(过流): 故障单元属性(部位、类型)

监控报警响应时间: ≤30s

监控报警声压级(A计权):≥70dB/1m

监控报警光显示:红色LED指示灯,红色光报警信号应保持,直至手动复位

监控报警声信号:可手动消除,当再次有报警信号输入时,能再次启动

(6)故障报警项目:

① 监控设备与探测器之间的通讯连接线发生断路或短路

② 监控设备主电源欠压或断电

③ 给电池充电的充电器与电池之间的连接线发生断路或短路

故障报警响应时间:≤100s

监控报警声压级(A计权):≥70dB/1m

监控报警光显示:黄色LED指示灯,黄色光报警信号应保持至故障排除

故障报警声信号:可手动消除,当再次有报警信号输入时,能再次启动

故障期间,非故障回路的正常工作不受影响

(7)控制输出:

报警控制输出:1组常开无源触点,容量:AC250V 3A或DC30V 3A

(8)自检项目:

① 指示灯检查:报警、故障、运行、主电源、备用电源指示灯

② 显示屏检查

③ 音响器件检查

自检耗时 ≤60s

(9)事件记录:

① 记录内容:记录类型、发生时间、探测器编号、区域、故障描述,可存储记录不少于2万条

② 记录查询:根据记录的日期、类型等条件查询

(10)操作分级:

① 日常值班级:实时状态监视、事件记录查询

② 监控操作级:实时状态监视、事件记录查询、探测器远程复位、设备自检

③ 系统管理级:实时状态监视、事件记录查询、探测器远程复位、设备自检,监控设备系统参数查询、监控设备各模块单独检测、操作员添加与删除

(11)使用环境条件:

① 工作场所:消防控制室内、有人值班的变配电所(配电室)、有人值班的房间内墙壁上

② 工作环境温度:0℃~40℃

③ 工作环境相对湿度:5%~95%RH

④ 海拔高度:≤2500m

基本功能

(1)监控报警功能:

监控设备能接收多台探测器的漏电、温度信息,报警时发出声光报警信号,同时设备上红色“报警”指示灯亮,显示屏指示报警部位及报警类型,记录报警时间,声光报警一直保持,直至按显示屏“复位”按钮远程对探测器实现复位。对于声音报警信号也可以使用显示屏“消声”按钮手动消除。

(2)故障报警功能:

通讯故障报警:当监控设备与所接的任一台探测器之间发生通讯故障时,监控画面中相应的探测器显示故障提示,同时设备上的黄色“故障”指示灯亮,并发出故障报警声音。

电源故障报警:当主电源或备用电源发生故障时,监控设备也发出声光报警信号并显示故障信息,可进入相应的界面查看详细信息并可解除报警声响。

(3)自检功能:

检查设备中所有状态指示灯、显示屏、喇叭是否正常。

(4)报警记录存储查询功能:

当发生漏电、超温报警或通讯、电源故障时,将报警部位、故障信息、报警时间等信息存储在数据库中,当报警解除、排除故障时,同样予以记录。历史数据提供多种便捷、快速的查询方法。

(5)电源功能:

当主电源发生停电、欠压等故障时,监控设备可自动切换到备用电源工作,当主电源恢复正常供电时,自动切回到主电源,切换过程中保证监控设备连续平稳运行。

(6)对探测器控制功能:

通过监控软件操作,可对连接到本设备的所有探测器进行远程复位控制。

(7)权限控制功能:

为确保监控系统的安全运行,监控设备软件操作权限分为三级,不同级别的操作员具有不同的操作权限。

5总结

电气火灾事故严重危害人们的生命和财产、作为领导您绝不会让它存在您的企业

随着经济的快速发展和生活水平的大幅度提高,用电设备不断增多以及用电负荷的不断加大,随之因电气原因导致的火灾事故也在逐年攀升。

Acrel-6000电气火灾监控系统能准确、全天候地监测线路中的漏电、电流、温度等变化。当线路中发生异常时,可迅速发出报警信号并准确报出故障点,并通知电气专业人员及时排查电气火灾隐患,不让线路带故障及异常运行,把看不见摸不着的用电情况变成可视的数字化监控,从而把电气火灾消灭在萌芽状态,为有效预防电气火灾提供了全面的解决方案。
