前言

近年来，随着城镇化进程的推进、城市建设事业的发展，地下管线种类和数量也迅速增加，由于部分城市地下管网规划建设滞后、年久失修等，导致管线事故也迅速增加，其引发的爆炸、内涝、停水、停电等事故，威胁着周边居民的生命、生活以及当地的经济社会发展，暴露出城市地下管网的脆弱性。





地下标识器介绍

CK-GTR650是一款由广州晨控智能自主研发生产的高精度低频电子标识定位仪，该设备基于RFID技术开发，在RFID探测系统之上搭载了安卓5.1操作系统，用户只需要使用专门开发的“探测器应用软件”即可实现数据的上传和查看。

配套的地下标识器可以在施工时埋设于主要地下设施附近，或在管线维护时标注现有地下设施，可以详细记录具体文字信息，包括现场拍摄的图片。使用了地下电子标识系统，运营商们施工方不单单是靠地面参照物辨别具体位置，不再需要花大量的时间和金钱寻找肉眼无法看见的各类地下管线，尤其是特殊设备，从而可以大大提高施工工作效率和安全性。





地下标识器详细使用方法



1、地下标识器埋设

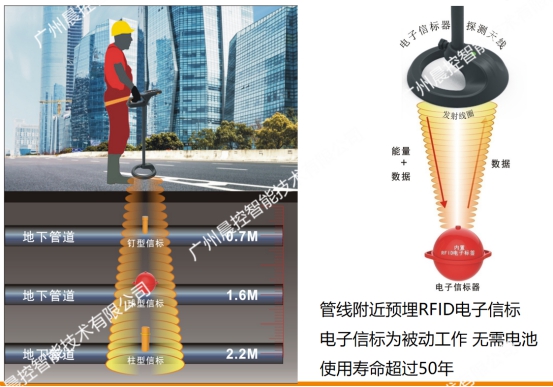

CK-GTR650是一款基于RFID（射频识别技术）的地下电子标识器定位仪，技术原理是通过GTR650手持机通过非开挖的形式探测埋设好的地下标识器，读取其中数据并解码，上传至服务器对比内部储存信息从而实现对整个地下管网系统的管理。

为了应对不同类型的地下管线，不同深度的埋设，不同埋设环境的问题，我司开发了三种不同型号的地下标识器以应对各种类型的施工项目。

钉形电子标识器CK-GT001：

钉型标识器一般探测距离在70CM以内，工作频率在125khz,尺寸Φ7.8mm*41mm，精度x-y:10cm，z:10cm。具有全球唯一出厂ID码，体积小，识读距离远，施工方便，使用寿命长达50年。

晨控智能电子标识球具有优异的抗干扰能力，但不排除在在某些干扰环境下探测深度有所变化。考虑到日后路面填高和其他因素影响，晨控建议将钉型电子标识器埋设在离地面0.4~0.5米的深度。

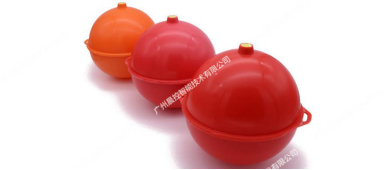

球型电子标识器CK-GT003:

球型标识器一般探测距离在160CM以内，工作频率在125khz,探测精度x-y:10cm，z:10cm具有全球唯一出厂ID码，体积小，识读距离远，施工方便，使用寿命长达50年。

外壳采用高密聚乙稀材料，3米高度向混凝土地面跌落外壳不破裂，考虑到日后路面填高和其他因素影响，晨控建议将钉型电子标识器埋设在离地面0.8~1.0米的深度。

柱型电子标识器CK-GT005：

圆柱形电子信息标识器识读距离在200CM以内，工作频率在125khz,探测精度x-y:10cm，z:10cm具有全球唯一出厂ID码，体积小，识读距离远，施工方便，使用寿命长达50年。

晨控电子标识球具有优异的抗干扰能力，但不排除在在某些干扰环境下探测深度有所变化。考虑到日后路面填高和其他因素影响，晨控建议将球型电子标识器埋设在离地面0.8~1.2米的深度。



2、探测定位仪

CK-GTR650基于RFID技术，内置感应线圈、高精度天线、精密电子芯片，使用时打开探测器即可探测埋设好的电子标识器，GTR650探测到地下标识器会发出蜂鸣声，用户可根据蜂鸣声确定埋设位置，广泛应用于电力、通信、煤气等地下管线的定位标识，精准开挖，缩小开挖面积，减少施工时间。

GTR650处于关机或者待机时，只需要按一下左下角的“快速扫描键”即可进入探测模式，方便快捷，启动时间在1秒以内，适合已知大致位置时寻找地下管线的情况。

三种地下标识器内部是一个无源电路，外部采用密封防水的高密度聚乙稀材料，能防潮、防酸碱、防腐蚀及充分抵抗外界环境的剧烈变化，使用寿命为50年以上，产品加工生产过程全程采用ROHS标准，地下标识器探测准确率提升到98%以上，开挖事故率降低60%-70%，管线维护维修开挖地面面积降低50%-80%。





3、安卓应用

GTR650搭载了安卓5.1操作系统，配合4G/WiFi可将数据上传到云端服务器，使用内置的“探测器应用软件”，结合地下标识器内部数据搭建地下管线信息系统。

通过对比地下标识器数据，可以记录该施工地点的地下设施位置、埋设深度、管径、管材、铺设日期、施工单位和使用日期等资料，以方便日后探测和识别地下设施，也可以帮助管理日常的维护工作。

探测器使用简单便捷，长按左上角电源开关开机，安卓系统运行流畅，可通过4G/WiFi上传数据，通过内置探测器应用软件可查看当前位置的标识器详细信息，还可通过探测器软件修改数据和上传照片，方便后续管理和二次开发。





4、地下管网信息系统

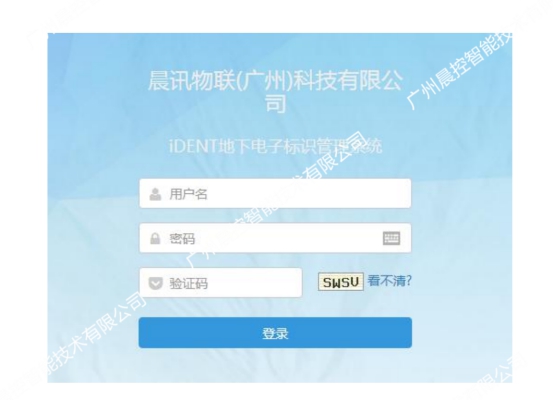

打开浏览器输入网址进入系统登录界面，输入用户名、密码即可进入地下标识器信息管理系统。

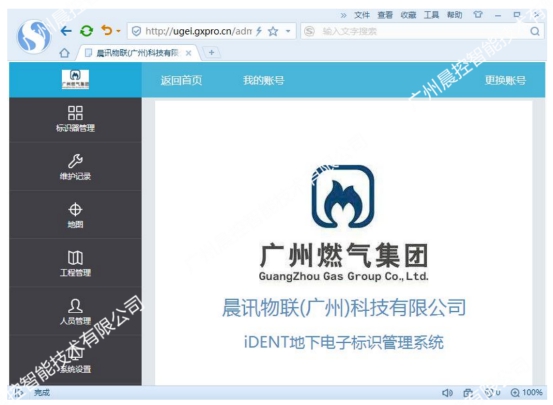

进入系统可以看到左侧功能栏有六大板块，包括有标识器管理、维护记录、地图、工程管理、 人员管理、系统设置，例如广州燃气集团地下标识器管理系统。

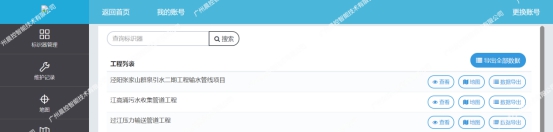

标识器管理栏目可以对地下标识器信息进行管理，如标识器标识信息，现场图片编辑，GPS 坐标 修正，数据导出等，如果工程项目繁多还可以通过搜索查找当前作业的项目。

维护记录则按照时间记录每一次系统信息修改的时间，地图功能提供鸟瞰视角，让客户直观清晰了解当前城市哪里埋设了地下标识器，工程管理栏目可以对工程项目进行增加删除，人员管理记录管理人员的每一次登录时间和登录地IP地址，系统设置是一些网站内的相关设置。





地下管网的改变

地下管线是为城市供水、排水、燃气、热力、电力、通信、广播电视、工业等管线及其附属设施，是保障城市运行的重要基础设施和“生命线”。

使用了地下电子标识系统（RFID技术），运营商们施工方不单单是靠地面参照物辨别具体位置，不再需要花大量的时间和金钱寻找肉眼无法看见的各类地下管线，尤其是特殊设备，从而可以大大提高施工工作效率和安全性。

利用晨控智能电子地下标识器（RFID技术）建立城市地下管网安全运行监测系统，对城市核心功能区、人员密集区、重大基础设施等重点区域进行地下管网维护监控，对易涝、易漏、易爆、易坍塌的城市区域进行重点巡检，能够有效保证城市燃气、供水、排水、热力等主要线路安全有效运行，实现安全运行的实时感知、在线监测和预警预测，增强地下管网管理水平和防灾减灾能力。
