随着锂电池设计水平、工艺水平的进一步提升，以及电池性能要求的不断提高，对锂电池测试技术的要求也日益提高。

广州特控电子实业公司作为国内领先的行业计算机系统平台提供商，为客户锂电检测设备，提供了强有力的硬件解决方案支持。在整个方案中，采用特控标准4U上架式工控机YH-610，完美解决了锂电检测现场的各种应用难题。

行业概述和需求

科学技术的发展对锂电池性能和质量指标提出了越来越高的要求，电池组保护电路测试系统的发展与电池工业的发展是密切相关的。电池组电路测试系统是对电池装配质量及技术性能综合评价的重要环节，是锂电池制造和生产的重要工序。

传统的试验设备和方法由于操作时间长，需观测的仪器多，人工读取测试数据和进行数据分析、计算，在一定程度上影响了电池试验的质量和精度。

在现今的锂电池生产当中，为了保证最终锂电池的生产质量，通常会使用各种专业的测量仪器来测量锂电池的大小规格，从而保证锂电池的最终规格和标准程度，这个时候就需要用到锂电检测设备，锂电池检测设备对制造一致性高、稳定性好、性能优的锂电电芯及电池组起着至关重要的作用。通过锂电池检测设备的实时监控与追溯，可以随时了解产线动态，也可快速找出问题产品的原因所在，从而提高生产效率，提高产品合格率，提升产品的整体性能。

电池组保护电路测试系统功能要求：

完成与充放电模组的数据通信，实现系统化控制

可扩展多组工位，各个工位独立控制，可设置独立的参数和试验项目

涵盖多种电池组保护电路测试功能：过压充电保护、过流充电保护、欠压放电保护、过载保护、短路保护

自动采集试验过程中的电压电流数据，并以波形图表的形式显示，可保存每次试验过程的历史数据以供调用

程序化控制整个试验流程，可依次自动进行不同保护项目

电池组保护电路测试系统特点：

按国家标准GB31241-2014中的10.1条款要求设计

涵盖五大试验项目：过压充电保护、过流充电保护、欠压放电保护、过载保护、短路保护

采用计算机控制整体试验流程，全自动化测试

系统由充电模组、放电模组和控制计算机共同组成，硬件可扩充、更   换

配备自动化测试系统软件

自动采集试验过程中的电压电流数据，并以波形图表的形式显示，可保存每次试验过程的历史数据以供调用

解决方案

广州特控电子实业公司作为国内领先的行业计算机系统平台提供商，为客户锂电检测设备，提供了强有力的硬件解决方案支持。在整个方案中，采用特控标准4U上架式工控机YH-610，完美解决了锂电检测现场的各种应用难题。

工作原理：

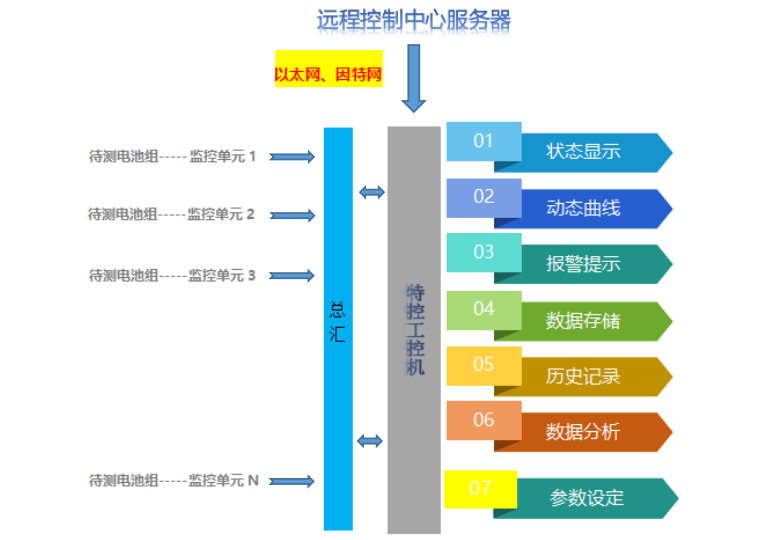

选用上位机（特控工控机）和下位机控制的模式，上位机进行数据管理、波形图 显示和下位机进行通信

下位机选用可编程控制器进行控制，通过高精度A/D转换模块进行测量，高精度的D/A转换模块独立控制每个通道的试验电压、试验电流和放电电流，互不影响

通过管理系统可实时显示波形，数据存储，回放历史记录，便于查询

该系统采用windows人性化界面，操作简便。同时能自动设置电源电压，充电电流，放电电流等各项试验参数，自动完成试验的整个过程，可确保仪器工作的安全可靠性

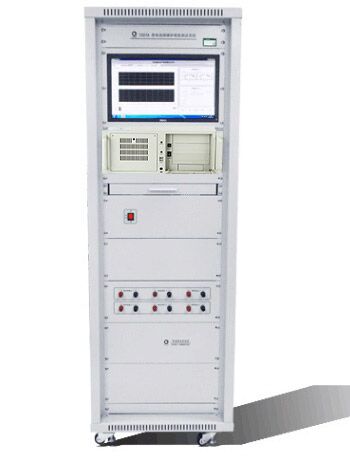

系统控制主机：

工控机：特控工控机

工位：标准上架式，可扩展多组工位，各组工位独立控制

软件：提供一套专业用于测试电池组保护电路的测试软件

产品技术参数

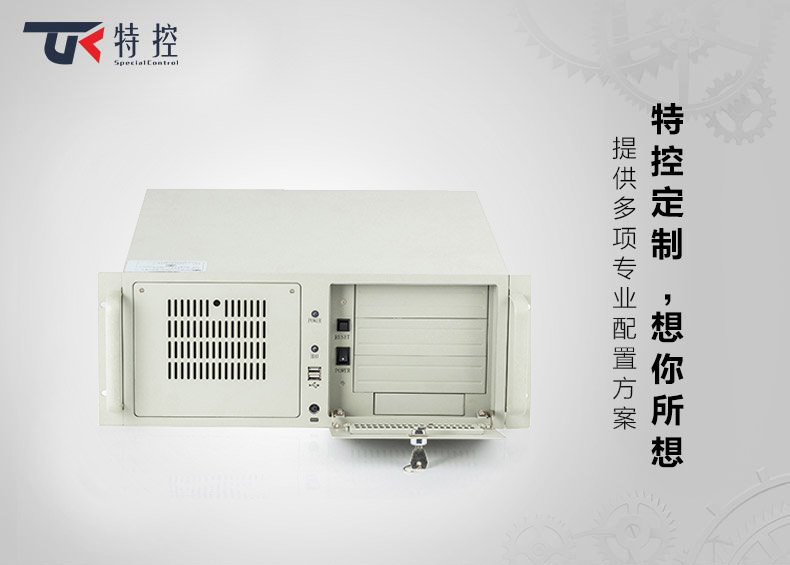

4U上架式，结构稳固，散热优良

采用最新的Intel B75 芯片组，支持LGA1155 的Intel Sandy/Ivy Bridge 的酷睿i7/i5/i3 处理器

兼容12"*10.5"及以下尺寸的工业母板

全汉300W宽压电源

前面板带安全锁定功能，进风口防尘防潮过滤

采用开放式WINDOWS/LINUX 智能操作系统，更稳定、更易维护

工业级的可靠性、坚固耐用、能抵抗外界恶劣环境，24x7不间断工作

广州特控已通过ISO9001、ISO14001审核，产品已取得ROHS、CE、CCC等电气、通讯相关认证，为用户的广泛应用、可靠运行提供了值得信赖的通行证。
