    系统概述

    为了保障亚运会期间的交通安全、畅通、有序，智能交通管理指挥系统分罗密布，超过600个电子警察拍摄点，电子警察系统能准确识别牌照号，在极短时间内可分清路过车辆是否违反单双号限行规定，对路面的交通违法行为进行拍摄取证，并作出处罚，对路口、路段或者特定场所如收费站、交通或治安检查点、停车场等进行全天候交通监控与管理，减少违章和交通事故，保障交通安全有序运行，推动亚运赛事顺利进行。

    系统原理

    电子警察通过检测埋设在停车线附件的线圈的磁通量的变化，再根据该车道的其他参数(如在红灯信号期间、逆行)，产生触发信号，对违规车辆进行拍照，通过数据采集卡将照片即时处理，经过前端工控机通过网络将数据传输到监控中心，并将路口相关参数自动的添加到违章数据库中。在指 挥中心，工作人员将违章数据与车辆管理数据库车辆信息相结合，进行违章处理等相关工作。

    系统要求

1、功耗低，稳定性强

采用嵌入式设计，系统功耗低，稳定性强，功能强大，安装、维护便捷。

2、高清车辆图片抓拍

根据实际监控路况，对过往车辆进行车速违章的取证管理与稽查，高分辨率抓拍图片，清晰反映过往车辆24小时、不间断实时信息，进行连续全天候实时记录。

3、检测功能

   系统可全天候自动监控、检测被监测车道内的运行车辆，无需专人值守。

4、传输与存储

系统兼容性好，支持本地存储及网络传输。系统可将违章抓拍图片存储在本地，也可通过通信网络实时上传，实现对系统前端的控制、管理及远程维护。而且兼容WINDOWS操作系统与打印机连接。

5、抗恶劣环境

   抗尘、抗震、抗高温高湿能力强，保障系统在恶劣环境下稳定安全运行

   华北工控电子警察主机优势：

    系统采用全密封结构，外形美观，采用有风扇设计的，如果散热的风扇发生故障，主机中的热量就不能及时导出，直接损坏主机；同时由于风扇长时间不停地运行，运行过程中会容易把潮湿的水气和粉尘带进到主机内，从而影响到主机的稳定性。华北工控冰翅系列的电子警察主机在整机方案中是使用无风扇设计方案，主机运行中无噪音，为电子警察方案提供了稳定可靠的主机。同时，该主机将在户外环境要面临的潮湿、多粉尘等恶劣问题绝缘于机箱外，保持主机的正常运行。在无人值守的状态下仍能保障长时间不间断稳定工作。

    华北工控电子警察主机基于Intel 945GSE+ ICH7M芯片组,板载Intel Atom N270处理器，内存最大可支持2GB DDRⅡ400/533MHz内存。支持DVI、VGA显示输出，具有2个com接口、2个USB接口、1个网络接口，内置1个PCI插槽，最大可扩展连接2个PCI设备。具备稳定可靠的工业级产品性能优势。

    系统提供两组PCI插槽，可外接两个视频采集卡。每个视频采集卡可接一路全景摄像机、三组特写摄像机，南北走向和东西走向各一组，满足单个十字路口的监控需求。IP摄像机的数据图像通过网络实时传输到华北工控电子警察主机，实现信息监控及反馈处理到服务器中心。运行在华北工控主机上的智能程序，通过分析接收来的红绿灯检测信号和车辆检测串口信号，判断车辆是否穿红灯，是否超速，是否逆行行驶。如果车辆违章，则对违章车辆进行实时拍照取证。

    而且华北工控电子警察主机集成的VGA和DVI接口，可同时外接两套界面显示装置，方便技术人员及系统管理人员对系统进行维护和识别。一个网络接口，可实现数据与后端控制中心服务器的实时数据传输。内置1个CompactFlash卡插槽和一个2.5英寸硬盘卡槽，即可轻松内置各类定制操作系统，还可实现在与后端控制中心服务器通讯不佳状况下的实时数据本地保存，为系统安全稳定运行提供了硬件基础。

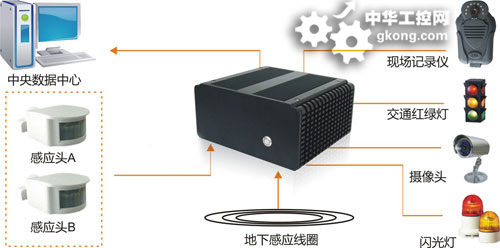

    系统框图


    系统评价

    华北工控充分考虑到道路交通监控系统运行过程中可能遇到的各种恶劣环境，凭借着多年工业主板的经验及精湛的工业设计，集冰翅独家结构，紧凑型无风扇设计，散热性好，接口丰富等优点在电子警察监控系统产业有卓越表现。一款电子警察主机被系统集成商选用到亚运会中，用到亚运专用通道的电子警察系统，赢得了智能交通行业的广泛关注。欲了解更多产品方案详情敬请查看华北工控网站：www.norco.com.cn。
