锰铁合金生产线自动化控制系统

发布日期:2022/4/5

四川汉源锰业有限公司新建两条16000KVA电炉锰铁合金生产线,两条生产线的控制中心分成两个部分,一部分设在原料段(主要完成两条生产的原料破碎、原料输送、原料配料),一部分设在电炉中央控制室(主要完成两台电炉控制);但是系统各自独立。

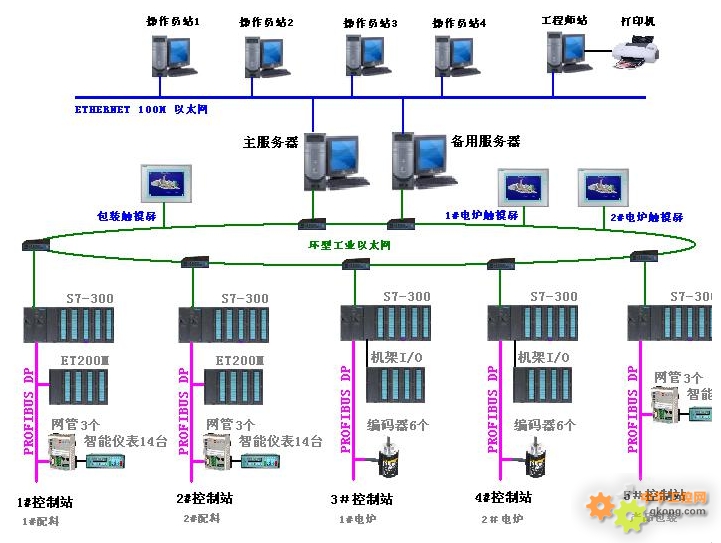

生产线设有1#线原料现场控制站、2#线原料现场控制站、1#线电炉现场控制站、2#线电炉现场控制站、包装现场控制站(预留)共5个现场控制站,配料控制室设2台操作员站(分别用于两条配料线),电炉控制室设有2台冗余服务器(两条线公用)和2台操作员站(分别用于两台电炉线),车间办公室设1台工程师站。

现场测控信号除了常见的数字量、模拟量等外还有一些PROFIBUS-DP编码器信号、MODBUS智能仪表、所以在系统选型过程中需要充分考虑与这些信号的通讯问题。

中央控制层

中央控制室中的数据服务器能过环形工业以太网与系统总线层连接,中央控制室中的数据服务器通过环形工业以太网与系统总线层连接,现场操作员与工程师站通过标准以太网与服务器连接。

系统总线层

系统总线层采用了环形工业以太网,通讯速率100M,系统具有很高的扩展能力,系统各现场通过MOX工业交换机接入工业以太网,同时,MOX工业交换机采用了冗余电源供电。

控制器硬件全部采用了德国SIEMENS公司的S7-300系列产品,每个现场控制站由以下各部分组成:

DIN安装机架

PS307电源模块

S7-300CPU。

SM信号输入、输出模块。

现场总线层

现场编码器设备通过S7-300CPU自带的极佳的PROFIBUS通讯口接入系统。

现场智能仪表通过MODBUS转PROFIBUS DP总线桥能过S7-300CPU自带的极佳的PROFIBUS通讯口接入系统。
