发布日期：2022/7/8

RS485集线器，作用就是把1路RS485扩展出多路RS485，或者反过来使用将多路RS485集中到1路RS485。在RS485布线时需要这样的产品，对于需要布线开叉或者集中的时候就非常方便。现在波仕电子推出了一款4路RS485到4路RS485的新型双向集线器，并且带光电隔离。使用RS485集线器就是要实现RS485总线的开叉（1对多）或者集中（多对1），如果可以多路对多路那又何必要使用传统的1路对多路的RS485集线器呢？ 具备双向扩展功能的RS485集线器既然可以多路扩多路，就完全就可以替代传统的1路扩多路的RS485集线器。

      随着RS485现场总线的日益广泛的使用，人们逐步解决了RS485总线信号的隔离和扩展问题。2014年，波仕电子正式发布型号为SWT4485G的“4×4路RS485集线器（交换机）”，适应所有RS485通信软件也无需任何设置。与以前的型号HUB4485G相比，HUB4485G只是1扩4路的RS485集线器。SWT4485G支持的最高波特率也增加了数倍，达到115.2Kbps。
       RS485作为一种广泛使用的现场总线，是一种半双工通信格式，也就是收和发是分时的。其它厂家的普通RS485集线器需要通过软件或者硬件跳线选择数据收/发控制、波特率、格式等等因此存在延时。波仕的无论1×4路或者4×4路的RS485集线器都为零延时的，且不需要进行任何设置，支持所有波特率及所有格式。
      作者现场测试了波仕4×4口RS485集线器的功能。我们使用通用USB-双路RS485转换器。将转换器的2路RS485分别接到SWT4485G的两边RS485端子上。将波特率从最低600到最高115.2K都进行了RS485信号的收发测试，发送的数据立即从SWT4485G的一侧传输到另外一侧，几乎瞬间就立即显示接收数据结果，我们更改不同的发送数据并且连续发送测试都没有误码。

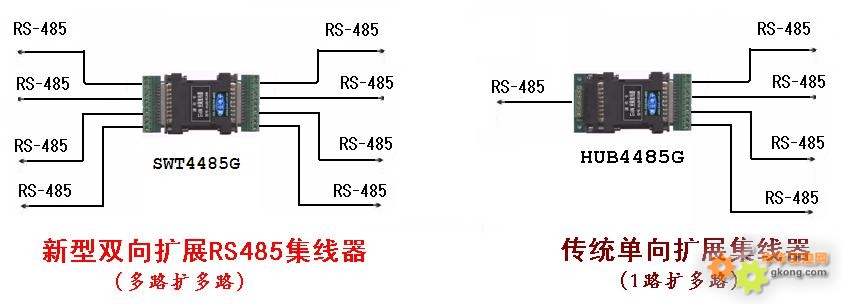

      波仕的专业人员向我们表示，SWT4485G不仅是世界唯一的4×4路RS485集线器，而且也是世界上最小的RS485集线器，只有DB-25/25转接盒大小。我们看到的实物就是与波仕的HUB4485G型1×4路RS485集线器是一样大小的。外形上的区别在于SWT4485G的两头的接线端子都有4路RS485，而HUB4485G的两端分别为1路和4路。


由于使用了超低功耗的光电隔离芯片，减少了外围元器件，加上运用零延时RS-485转换技术与超高密度集成电路工艺使体积大为减小，所以SWT4485G内部电路非常紧凑。由于SWT4485G会将RS485信号隔离并且放大，因而产品对RS485信号强度会增强，RS485的通信距离也会增加。 SWT4485G支持波仕全系列RS-232/RS485转换器、也支持其他标准RS485信号。
       此次波仕4×4路双向扩展RS485集线器的推出，不仅极大丰富了波仕RS485产品线，更是波仕在RS485总线领域的进一步探索。波仕创造性地让RS485可以多路双向扩展，这样RS485作为一种广泛使用的现场总线会更具生命力。波仕为了推广双向扩展RS485集线器现在正在进行大幅优惠促销活动。
