发布日期：2025/3/16

　　项目介绍

　　上海白龙港污水治理南线输送干线完善工程，造价2亿，长度约4Km，将内径为4000mm的钢筋混泥土排水管埋至15-16m深，精度需保持在高精度的厘米级别。

　　测试测量设备需要长距离的通信传输视频数据，以及通过专业隧道测量管理软件检测现场的状态，因为现场环境恶劣，需使用工业电脑以及千兆交换机和光电转换器来传输并处理视频以及控制信号。

　　系统需求

　　因为需要精确测量，底层有多种精密采集设备，包含全站仪/GPS定位模块/激光靶等，而由于施工现场距离远，需要通过光纤将采集数据传输至上位机，故需要将232/422/485协议转换成以太网协议。

　　因为现场环境恶劣，需要工业级别的平板电脑以及交换机等设备。

　　系统描述

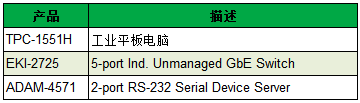

　　全站仪，激光靶等数据收集并通过MTG-T/D,MTO等软件处理数据定位隧道方位，由232/485转以太网协议的ADAM-4571将数据由EKI-2725传输到搭载MTG-T/D,MTO软件的上位机TPC-1571。

　　项目实施

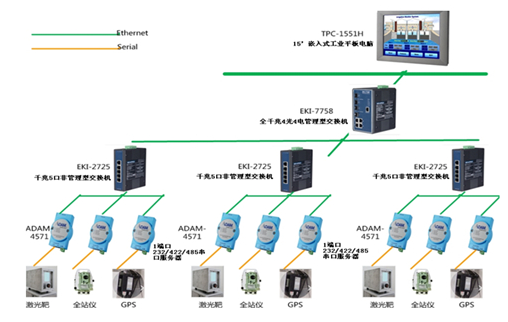

　　系统架构图

　　总结

　　在如今竞争激烈工业应用环境下, 精细程度成为隧道项目中重要的考量标准，随着祖国建设的脚步日益加快，隧道测量逐渐形成规范，将来地质测量行业会稳步发展。而研华丰富的产品线从数据采集到数据传输，最终到平台类产品给客户提供了完整的解决方案，让客户可以在方案中节省大量的时间和人力。另外，客户现场的验证后，研华产品在长时间在恶劣的环境下稳定运行，得到了集成商和业主的一致认可。
