项目背景

    就探明原油的储存量和产量而言，沙特阿拉伯国有的沙特Aramco石油公司无疑是世界上最大的油田开采企业。2006年年底，Aramco石油公司的原油年产量接近34亿桶。由于其油气田常常分布在环境条件严酷的广阔沙漠区域，Aramco石油公司需要一套可靠的监视系统来应对当地恶劣的环境条件。同时，该公司还希望这套系统拥有足够高的网络带宽，能够传输大量的数据、声音和视频资料，从而更好地进行油气井口的监视。

系统需求

• 能够在极端温度环境下可靠运行的高工业级的设备
• 拥有足够带宽的通讯网络来完成数据、声音和视频资料传输
• 能够在各个油气开采田之间进行远距离传输的可靠网络
• 在危险的油气环境下，设备必须是经过认证的防爆产品
• 当网络瘫痪时能够快速自动修复，以防止数据丢失

Moxa的解决方案

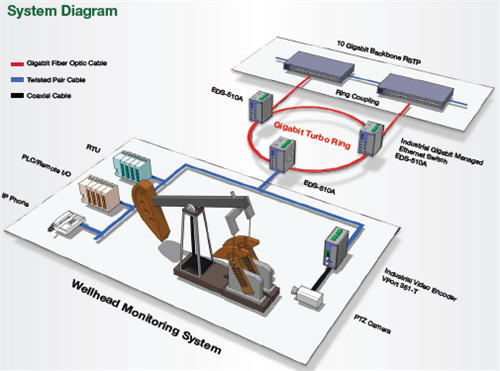

    这一应用覆盖了广泛分布在Khurais地区的500个油井、气井和水井。Aramco公司开发了一套远程监视系统，包括油气井口SCADA和CCTV系统，以及油气井口自动化控制系统，后者包括压缩机控制、泵单元控制。气举阀控制和出油阀控制。远程终端单元RTU和PLC用于采集和处理这些装置的数据，现场还采用了IP电话、CCTV和Moxa的VPort 351-T视频服务器来实现维护和安全服务。每个油田采用了一台VPort 351-T工业视频服务器，通过同轴电缆连接摄像头，另一端连接到Moxa EDS-510A-1GT2SFP-T工业管理型以太网交换机，以完成图像的编码和传输。该交换机主要用来连接上述设备，并在每个油气分离（GOSP）子站形成一个通信网络。每个子站通过以太网交换机连接到主环网，而网络可靠性进一步由耦合的子环网进行保障。环网的实现与耦合都通过EDS-510A-1GT2SFP-T交换机实现，它支持Turbo Ring冗余环技术，自愈时间少于20ms。

    由于基于开放标准的以太网和千兆端口设计，EDS-510A-1GT2SFP-T交换机可以实现油井监视过程中的声音、图像和数据传输，而且宽温操作范围（－40 ~ 75 ℃）特别适合于这种恶劣工业环境下的应用。此外，该交换机具备DNV船级社认证和1级2区防爆认证，能够可靠运行并保证油气田与控制中心之间的通信。

为何选择Moxa

• Moxa产品支持－40～75℃的宽温操作范围，特别适合冷热 极端环境
• EDS-519A的千兆端口可以传输大量的数据、声音和视频 资料
• EDS-519A管理型工业以太网交换机具备1级2区防爆认 证，能够保障危险环境下的安全运行

应用产品

EDS-510A-T

• 工作温度范围为-40 °C ~ 75 °C
• 长距离传输距离为40公里或80公里
• 2个千兆以太网端口的冗余环和1个千兆以太网端口上行的解决方案

VPort 351-T

• 工作温度范围为-40 °C ~ 75 °C
• 视频流高达30帧/秒的全D19(720×480)决议
• 前/后报警录像功能，先进的监视功能
• 千兆以太网端口的上行解决方案
