项目介绍

    世博轴是世博园区空间景观和人流交通的主轴线，全长约 1000米，宽约 110米，是世博园区内最大的单体项目。它是主轴线，因为它处于浦东世博园区中心地带，左右分别连接中国馆、浦东主题馆群、世博中心和世博演艺中心，这4座建筑有着“一轴四馆”的合称。

    作为上海世博园区最大的单体建筑，以及主要出入口、交通通道及集中的服务场所，世博轴以环保、节能的理念为世博会观众提供服务，又以轻盈、挺直的新型结构形象成为世博园区内的一大标志性建筑。

    其中，世博轴地面钢结构主体由6个巨大的“阳光谷”组成，其中最大的顶部直径97米，底部直径20米。将为城市中巨大的景观轴线和标志物得以永久保留 ，成为未来上海都市空间景观和城市交通的主轴。鉴于Moxa曾在北京奥运水立方的灯光控制系统中的出色表现，此次世博轴的灯光控制系统中，客户仍然选择了Moxa交换机作为系统通讯网络的保障。

系统需求

• 实时性：由于阳光谷上高达60,000盏LED灯，且要由一台灯光控制器对所有灯光进行控制。灯光控制器要同时接收到命令使灯光的切换同步，而灯光控制服务器发送命令的间隔非常的小，通常间隔为10ms/次。
• 带宽大：阳光谷有6万多盏灯，服务器每10毫秒就要让灯光变幻一次颜色，所以传输的数据量就非常的大，就要求交换机带宽高（数据量大，发送的时间间隔小）。
• 宽温：由于上海室外温度变化较大，产品必须应对炎炎夏日和寒冷冬日的考验。

Moxa解决方案

    整个世博轴灯光控制系统的网络共划分为三层，分别是核心层、汇聚层和接入层，Moxa根据网络特性提供了不同的产品。

    核心层：网络主干部分称为核心层，核心层的主要目的在于通过高速转发通信，提供可靠的骨干传输结构，因此核心层交换机应拥有更高的可靠性和吞吐量。Moxa推荐采用EDS-G509，这是一款9个全千兆端口的网管型工业以太网交换机，最大可以支持5个光纤端口，能将现存网络升级到千兆或者建立一套全千兆的骨干网络。千兆传输能够增加带宽，以达到更高的网络性能。核心层的EDS-G509分别连接灯光控制服务器和汇聚层的EDS-518A交换机，千兆带宽也满足了带宽大的需求。

    汇聚层：汇聚层是多台接入层交换机的汇聚点，它必须能够处理来自接入层设备的所有通信量，并提供到核心层的上行链路，因此汇聚层交换机与接入层交换机比较，需要更高的性能，更少的接口和更高的交换速率。在这里，Moxa的EDS-518A成为汇聚层交换机。因为世博轴上有6个阳光谷，因此在每个阳光谷上放置一台EDS-518A，向上连接核心层的EDS-G509交换机，向下接入层的EDS-308T和EDS-316T交换机。EDS-518A具有2个千兆端口和16个百兆端口，可提供高效能的以太网络连接功能及多种实时网管功能，高信赖度的质量能确保系统24小时不间断地运作。

    接入层：接入层目的是允许终端用户连接到网络，因此接入层交换机具有低成本和高端口密度特性。Moxa EDS-308T和EDS-316T均属于即插即用的非网管型工业以太网交换机，他们分别提供了8个和16个百兆端口，用于连接大量的灯光控制器。

    整个灯光控制系统网络采用星型架构，服务器到灯光控制器之间最多经历3台交换机，可保证数据的实时性，相对于环网架构的优势在与他只经历了3台交换机能更好的满足对实时性的要求。

    此外，Moxa所有交换机都具有工业等级的设计，IP30等级的外壳，支持冗余电源输入，导轨安装方式等。此外，由于接入层的交换机的工作环境比较恶劣，因此EDS-308T和EDS-316T都选用了宽温产品，能支持-40~75℃的温度，应用范围更广泛。

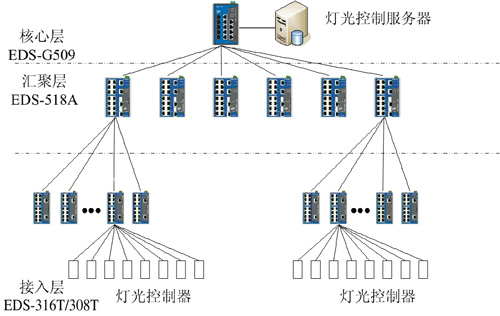

系统配置图

为什么选择Moxa？

• Moxa交换机具有多样性，不同产品型号可满足不同的应用需求，只需采用Moxa品牌即可完成网络的构建
• EDS-G509交换机可以组成千兆以太网络，完全满足大带宽的需求；EDS-518A交换机具有千兆端口和百兆端口，满足汇聚层的通讯需求；EDS-308T和EDS-316T的多端口设计，可连接大量的灯光控制器Moxa交换机。此外，网络架构简单明了，也满足了网络实时性的需求
• EDS系列交换机无风扇和低功耗的设计有力保证了设备运行可靠、稳定，其MTBF均达20年以上。EDS-308T和EDS-316T的宽温设计（-40~75℃）也确保产品在现场运行的可靠度
• Moxa在水立方灯光控制系统中的成功应用，是给予客户的最佳证明
• Moxa团队完整的技术支持和5年保修服务，可以确保及时有效的为客户提供解决方案

应用产品介绍

EDS-G509

• 9个千兆以太网端口，最大可以支持5个光纤端口
• 支持多种网络管理协议，可有效管理规划网络，并提升网络安全稳定性
• 支持端口聚合，优化网络带宽
• 通过ABC-01自动备份器实现系统配置备份

EDS-518A

• 2个千兆口和16个快速以太网口
• 支持QoS，IGMP snooping/GMRP，VLAN，LACP，SNMP V1/V2c/V3，RMON
• 冗余双直流电源输入
• 通过ABC-01自动备份器实现系统配置备份

EDS-308T

• 高性能以太网交换机技术
• 8个10/100M端口，全/半双工，MDI/MDIX 自适应
• IP 30，高强度坚固的外型设计
• 宽温型号工作温度范围-40~75°C

EDS-316T

• 高性能以太网交换机技术
• 16个10/100M端口，全/半双工，MDI/MDIX 自适应
• IP 30，高强度坚固的外型设计
• 宽温型号工作温度范围-40~75°C
