项目描述

为落实节能减排方针，保护耕地，逐步淘汰粘土实心砖。根据国家墙改政策，研制开发粘土实心砖的替代产品，采用新型建筑材料作为墙体，已成为形式发展的必然。加气混凝土砌块作为一种新型建筑材料，已在我国建筑工程领域得到广泛应用。

ORing为某加气混凝土自动化控制设备的生产厂家提供了整个厂区的无线工业以太网络，将加气混凝土生产线的各个工段整合在一起，实现中控室上位机的远程监控，并同时将各工段的报表数据反馈到中控室，便于生产操作人员及管理人员对生产流程及工艺的全局把握。另外，可以将整个网络通过Internet技术接入外网，实现故障的远程诊断，并做出相应的处理，为日后生产维护提供了较为快捷的途径，最大限度的减少生产损失。

系统需求

● 高性价比、灵活的工业以太网解决方案

● 工业等级设计，适用于恶劣的现场环境

● 稳定可靠的通信网络

● 远程维护、故障排除和保养

方案设计

加气混凝土生产线共有配料、浇注、插钎、预养、拔钎、翻转、编组、蒸养、卸载、成品拆分、包装等工段，各工段之间的控制是相互关联的，传统的做法是使用坦克链线缆将各工段相关联的控制信号从PLC的I/O点引接到下一个工段PLC的I/O点。这样的做法将会占用PLC大量的I/O接点，坦克链线缆的成本也比较高。各工段除了关联的控制信号外，实际上各工段是相互孤立的，生产车间无法实现集中监控；对于管理者来讲，也无法实时掌握各工段的实时状况。当出现问题后，设备供应商也无法远程实时了解出现问题设备状态。

为此，ORing提供的全套工业以太网通讯解决方案可以解决客户面临各种问题。在各工段的行车、摆流车上加装ORing的工业无线产品IAP-W422+作为无线客户端，厂区范围内也安装IAP-W422+作为无线AP，从而实现各工段控制信号的无线互连，建立了一个更为灵活便捷的工业无线网络。IAP-W422+是一款工业级户外型IEEE 802.11b/g/n无线AP，IP67防护等级，-20~70℃工作温度，支持5年质保，特别适用于恶劣的现场环境。此外，IAP-W422+还提供1个IEEE802 .3af PoE端口，可通过网线供电，大大节省了额外外接电源的麻烦，使得安装使用更为灵活方便。

不仅如此，IAP-W422+还支持ORing独有的高速无线漫游技术X-Roaming，漫游切换时间<60ms，可以提供可靠稳定的无线通信网络。最终，通过工业以太网交换机将各工段控制主机和PLC的数据接入到控制室，实现集中监控；并通过控制室接入Internet，从而实现远程维护及保养。

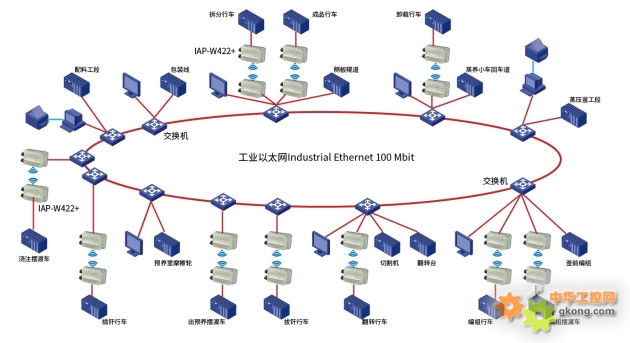

系统架构图

Why ORing

● 提供了工业等级的无线通信网络，从而实现整个厂区的无线覆盖和数据传输

● 无线产品支持X-Roaming，漫游切换时间<60ms

● 工业等级设计，-20~70℃宽温，5年质保，IP67防护等级

● 支持PoE供电，避免了额外外接电源的麻烦
