一、 前言

传统电梯监控采用随缆方案，对相关设备提供电力供应、同时将音视频监控信号传输至监控中心，从而实现一缆多用。但电梯经过长时间，周期性的往复上下行机械运动过程，随缆往往容易磨损，甚至断裂，再次部署随缆成本虽然不高，但极易再次出现相同后果，使得电梯维护成本偏高。

在闭路监控工程中，电梯监控一直是最常见、最难对付、也是最受关注的问题之一。电梯井内通常布置了动力、照明、风扇、控制、通信等线缆，各种电缆都会产生电磁辐射。电梯环境下的超强低频动力电源干扰，电机电火花干扰，变频电机干扰，控制信号干扰等几十千赫以下的干扰十分突出。
    由于电梯环境中干扰现象十分严重，对此我公司专门设计生产了专业电梯无线视频监控系统，该无线监控系统适合于各类商务办公楼、高层住宅电梯。电梯无线监控方案可支持单梯监控，双梯监控，以及多梯监控。
    新一代无线视频监控专门针对电梯监控环境，创新的推出电梯无线视频监控解决方案，其部署灵活，维护简单，受干扰小，外型美观灵巧，方便安装。同时无线的音视频传输方式，有效避免因电梯随缆故障导致的监控画面及音频丢失，从根本上改善了电梯监控面临的一系列问题。

电梯专用无线监控系统安装非常间单，将发射机放置在轿厢顶部，接收机置于天井上部，发射机和接收机之间通过无线方式进行信号传输。将接收到的视频信号通过视频电缆送到监控室，管理人员就可以实时监控电梯里的运行情况了。

由于采用无线传输方式，不存在有线监控在电梯运动过程中对电缆线的磨损，确保监控系统长期可靠工作。

二、 需求分析

电梯视频语音监控综合应用需求：

• 视频监控电梯运行情况和进入电梯的人员情况；
• 实现紧急情况下的IP电话的对讲功能；

三、 系统架构

电梯井道内受屏蔽作用，不存在外来信号的干扰，所以电梯机房与轿厢间采用IEEE802.11b/g/n标准的2.4GHz频段进行信号传输；电梯机房与监控室之间属于室外传输系统，采IEEE802.11a/n标准的5GHz频段进行信号传输，解决干扰问题。

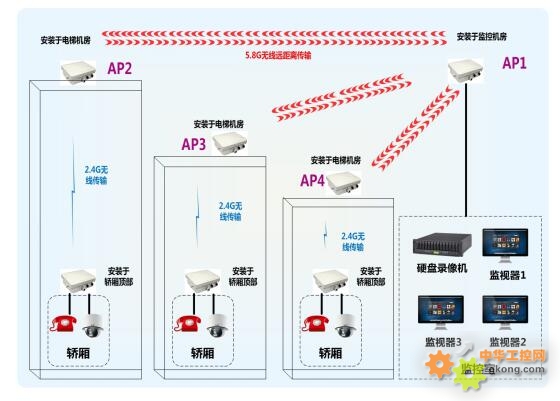

平台架构拓扑如下图所示：

四、 系统特点

• 实施方便快捷：充分利用现有网络环境，易于日后系统扩展。
• 高度兼容性：系统可以支持多种系统兼容，支持PC式监控主机，支持嵌入式硬盘录像机，支持矩阵级联，支持网络视频服务器解决方案。
• 系统既可以一次投资搭建统一平台，终身受益；也可以系统逐次添加，节省资金。
• 安全性能高，性价比高：采用WEP Encryption-64/128 bit、WPA/WPA2 Personal、WPA/WPA2 Enterprise、802.1x RADIUS client with PAP/CHAP 、MAC address filtering、SSID broadcast disable加密技术。
• 优势特色显著：需要监控的点数量比较多，位置比较分散，而又要实现统一的管理。使用无线传输技术，成功解决了分散监控，有线网建设困难的问题。通过无线网络将所有的监控点连成一个系统，可在监控中心通过若干台中心服务器实现统一管理。

五、 产品介绍

    MWP-6652 工业级双射频室外无线AP/Bridge/Client功能特点：

• 支持802.11a/n（2T2R）和802.11b/g/n（2T2R）
• 高速无线连接，传输速率最高可达600 Mbps
• 多种工作模式适应不同网络应用环境需求
• 信道自动选择，配合MIMO技术，抗干扰能力强
• 输出功率27dBm，支持非视距信号传输
• IP68防护等级及工业级设计，设备坚固耐用
• 工作温度：-40℃～+75℃，工作湿度：0％～100％无凝露
• 支持DC48v POE & AC220V，使用更加便捷
