发布日期：2021/11/23

项目描述

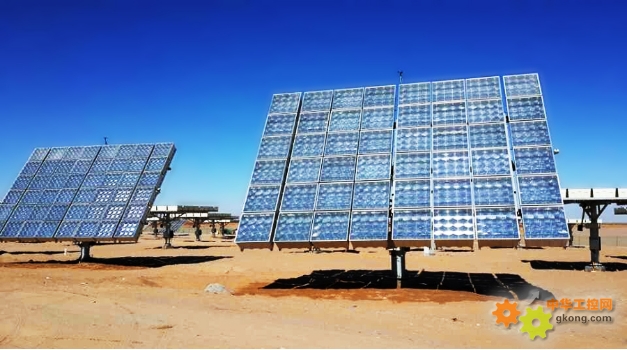

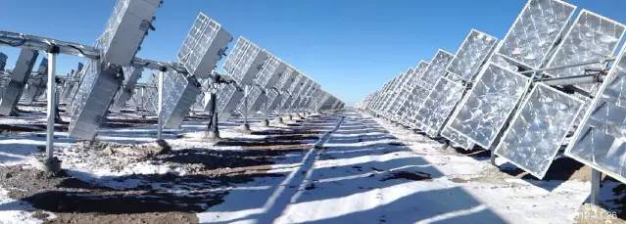

聚光光伏（CPV）是指将汇聚后的太阳光通过高转化效率的光伏电池直接转换为电能的技术。由于光电转化效率高等特点，是能用于建造大型支撑电源的最理想的太阳能发电技术。为了实现聚光光伏的最大效能，“追日系统”可以保证太阳能电池板随时正对太阳，使太阳光的光线随时垂直照射太阳能电池板的动力装置，与固定式相比，“追日系统”可以增加35%以上的太阳辐射接收量。

换个角度设想一下，在格尔木一片广袤的土地上，成千上网片太阳能电池板，就像一朵朵向日葵，永远追随着太阳的方向，这生机勃发的力量，永不停止……

系统需求

•  通过网络控制光伏电池板

•  为了保证精准度，网络需稳定、可靠

•  工业等级设计，适应严苛的户外环境

方案设计

每台太阳能电池板都配有一台PLC作为“追日系统”的控制器，精准控制这些太阳能电池板去追寻太阳的方向。为了将现场的数据与控制室进行有效的连接，ORing构建了一套可靠且稳定的工业以太网，就像布满身体的神经系统，将控制室的指令传递给每台PLC，或者将每台PLC的数据传回控制室，从而实现在控制室可以全方位控制所有的太阳能电池板，有效提升了“追日系统”的效能。

为了确保整个工业通信网络的可靠性，ORing提供了性价比较高的IES-3162GC系列工业级网管型交换机，具有16个百兆端口和2个千兆光电复合端口，支持ORing私有的网络冗余技术O-Ring和O-Chain，千兆环网自愈时间<30ms @ 250节点，最大程度降低网络故障率。对一些更为偏远的太阳能电池板，ORing提供了IES-1160非网管交换机，支持16个百兆端口，将附近的PLC接入由IES-3162GC组成的冗余环形网络。

O-Chain是一种可灵活扩展的网络冗余技术，相较传统的环形网络，只需将O-Chain上的“首端”和“尾端”交换机就近接入环形网络，即可实现快速的网络自愈功能。因此O-Chain是一种面向未来的网络冗余技术，其组网的便捷性和扩展的灵活性可以实现更大范围的冗余网络覆盖，全面提升网络通信效率。

作为领先的工业通信解决方案供应商，ORing交换机采用工业等级设计，5年质保，支持-40~70℃工作温度等，即使在格尔木夜晚的低温环境下，产品仍能保持良好的性能，稳定运行，满足现场应用的需求。

系统架构图

项目一期

项目二期

Why ORing

•  完整的工业通讯解决方案

•  千兆环网，自愈时间<30ms（O-Ring和O-Chain）

•  O-Chain架构，网络扩展更灵活

•  工业等级设计，5年质保，支持-40~70℃工作温度
