Haiwell(海为)国产PLC在磨机控制上的应用

发布日期:2025/2/22

关健字:Haiwell(海为)国产PLC、磨机控制

一、引言

    在水泥粉磨控制系统中,由于控制点比较多,所以一般都采用DCS或中型PLC来构建控制系统,系统的整体成本比较高,基于Haiwell(海为)国产PLC的优异性能和强大易用的通信功能,以极低的成本实现了对中型磨机(年产30万吨水泥)的控制。下面就对这一应用作一介绍。

二、控制规模

1、DI:112

2、DO:40

3、AI:24

4、AO:4

5、配料计量秤5台(每台秤的控制信号量:2xDI,1xDO,3xAI,1xAO)

三、使用设备型号

海为PLC部分:

1、CPU主机:HW-S32ZS220T    1台

2、DI扩展模块:HW-S24DI024N  4块

3、DO扩展模块:HW-S24DO024T  1块

4、AI扩展模块:HW-S04AI024N  4块

5、AO扩展模块:HW-S04AO024N 1块

6、通讯扩展模块:HW-S01RS 2块

仪表部分:

1、多路巡检仪:AI-704M  3台

2、计量秤控制器  5台

四、解决方案

    在一般情况下,单台小型PLC无法实现这样规模的控制,海为PLC能够实现这一控制是基于以下特性:

    1、足够大的程序空间:16K

    2、可以扩展7个扩展模块

    3、支持5个通讯口,5个端口可以并行工作

    4、海为PLC的AI/AO模拟量扩展模块支持并行总线和串行总线二种扩展方式,采用串行总线扩展时不受AI/AO点数限制

    5、通讯效率高,通讯程序与扫描周期无关,无须人工控制时序来避免通讯端口的冲突,能完全满足实时性和可靠性要求在本控制系统中PLC的CPU主机通过并行总线扩展了7个模块:4个DI扩展模块+1个DO扩展模块+2个通讯扩展模块,这样PLC共有4个通讯口:CPU自带2个+2个扩展的通讯口,系统网络图如下:

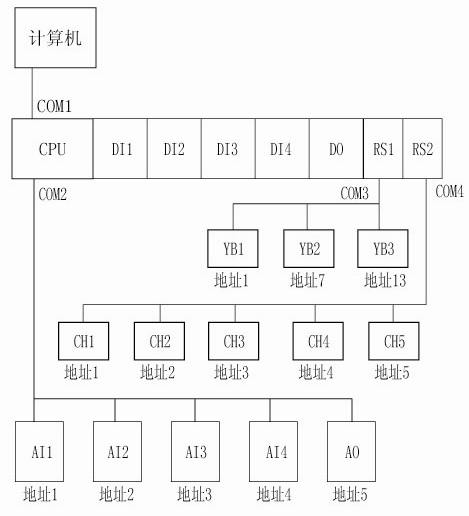

网络图



    如上图所示,COM1用于与上位机通讯,实现对这个控制系统的实时监控;COM2用于与4个AI模块和1个AO模块通讯,实现对标准模拟量信号的采集和控制;COM3用于与3台多路巡检仪表通讯,实现对热电阻温度信号的采集;COM4用于与5台计量秤控制器通讯,实现对计量秤的综合控制。

    由于将需要通讯的设备按高低速进行了合理的分配组网,把通讯量分散到不同的通讯口,充分满足了系统对实时性的要求。

五、上位机实时监控系统

    由于监控和控制的数据量比较多,上位机实时监控系统采用海为公司自主开发的监控系统,部分画面如下。

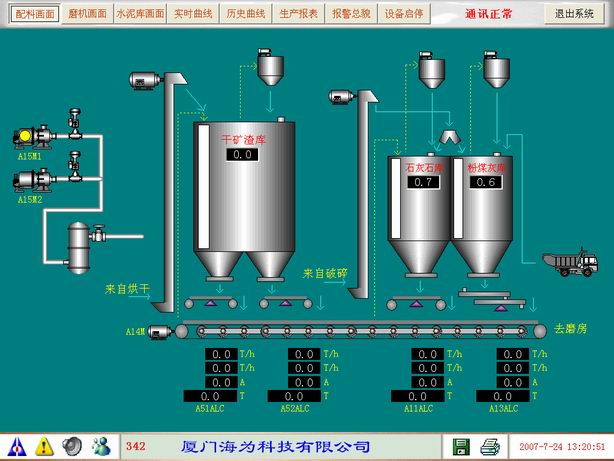

配料画面

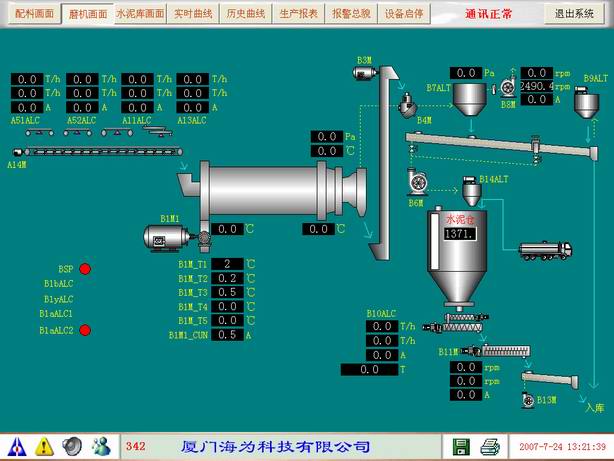

磨机画面

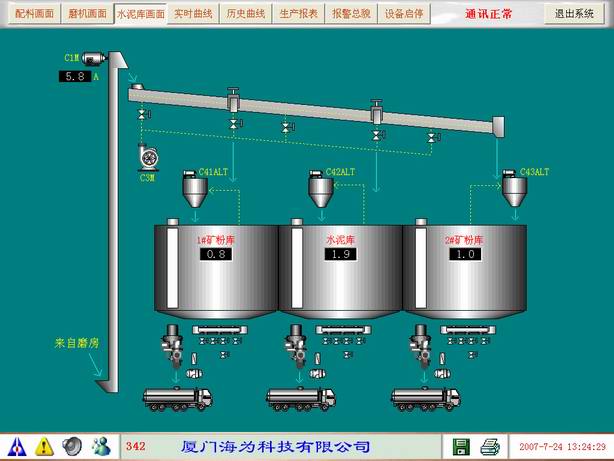

水泥库画面

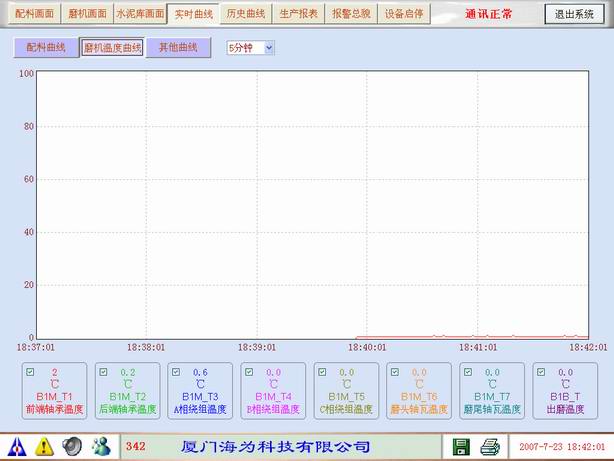

实时曲线

历史曲线

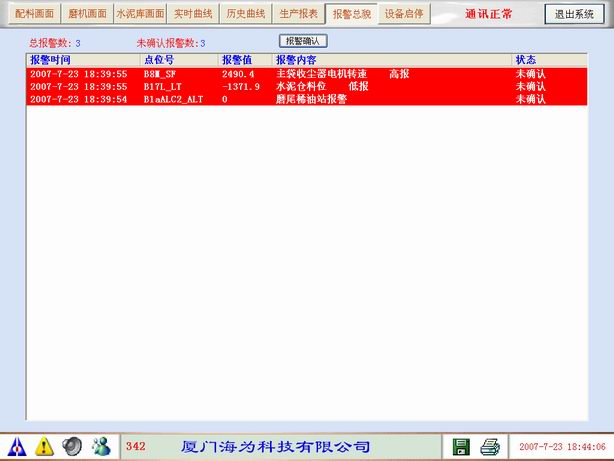

实时报警



六、总结

    Haiwell PLC虽然只是小型PLC,但基于Haiwell PLC的优异性能和强大易用的通信功能,利用通讯方式扩展了控制的范围,完全可以实现对中等规模系统的控制,为用户大大地节约了成本。
