炼油或石化设施发生气体泄漏会导致严重危机，不仅会引起巨额经济损失，还可能造成人员伤亡。因此全面的预防和检测，以及探测到泄漏后的补救措施至关重要。今天就和小菲一起来学习下，2012年6月开始，韩国最大的炼油公司SK Energy是如何在其核心设施Ulsan Complex部署FLIR光学气体成像（OGI）热像仪，来预防气体泄漏的成功案例！

利用FLIR GF320检测气体泄漏，泄漏显示为图像中心围绕在颜色较深的紫色半圆周围的半透明浅紫色云状物

SK Energy的核心设施需停机检测

Ulsan Complex（Ulsan CLX）——韩国精炼油公司SK Energy的核心设施，大多数SK Energy原料和石油化工成品在这里完成生产，包括原油开发、精炼油、薄膜、纱线和纺织品等。Ulsan CLX建在面积为830万平方米的土地上，该工厂拥有可储存2000万桶原油的储油罐和46,250 km（74,416英里）的管道设施，其处理能力达840,000桶原油/天。这是韩国最大、世界第三大炼油厂。

全面的安全管理、预防检测和定期设施维护对如此大规模的精炼油和石油化工厂至关重要，因此SK Energy在2010年成立了直接向CEO汇报的安全、健康和环境（SHE）部门。

在定期检查时，SHE部门会中止部分业务：关闭机器并拆开设备，以便执行一次彻底的检测和维护。因此石油和化工制品的产量不可避免地会下降。但该公司觉得，可持续安全生产比销售额更重要，并且定期检查有助于提高公司供应优质产品的能力。

安全距离内，FLIR热像仪检测快捷又准确

据SK Energy检测团队1经理Bo-lim Lee称，Ulsan CLX过去常常使用有毒蒸汽分析仪（TVA）检测现场的有害气体。该装置能够检查有害气体泄漏，但无法检测出具体的泄漏源。此外，使用该装置会将员工置于危险的境地，因为他们为了检测有害气体是否存在而不得不非常靠近烟羽。

Lee说：“在2011年底的无损会议上无意中发现了FLIR公司的GF320 OGI热像仪。我们在查看设备的特性之后决定采用该系统。

FLIR GF320红外热像仪

SK Energy将FLIR OGI热像仪用于其各种压力容器、储油罐和输油管道等设备的预防和后期处理。该系统最初被用于2号液体连续催化剂（FCC）系统，用于测试设备的功能和有效性，随后其使用范围扩展至Ulsan Complex的整个生产基地。

目前，FLIR GF320光学气体成像（OGI）红外热像仪被视为是该生产基地最重要的安全检测装置。

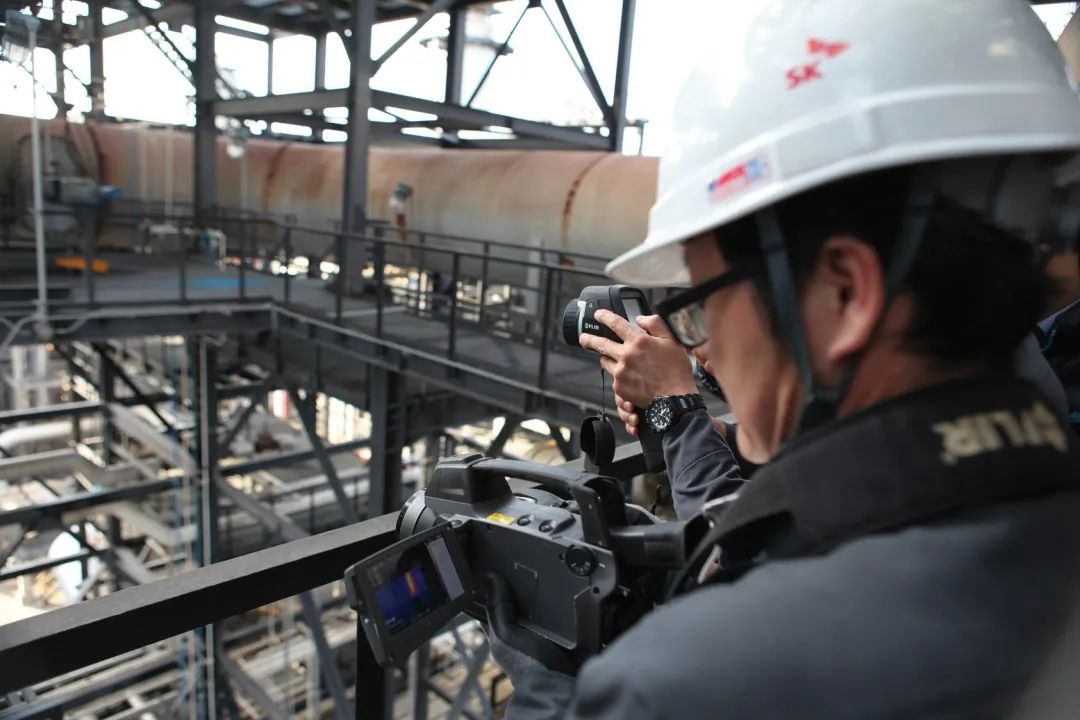

在Ulsan Complex，FLIR GF320光学气体成像（OGI）红外热像仪被用作安全检测工作的核心设备

相比之下，FLIR GF320能从远处检测出各种类型的排放物，包括有害气体，并且还能定位泄漏点。此外，热像仪能够测量温度，使勘测员能够检测出发生电气故障的热点，或从外侧估计储油罐液位。热像仪能在诸如温度变化等各种环境变化中稳定运行，坚固耐用，且仅需基础水平的培训便可轻松操作，FLIR热像仪非常符合该团队的需求。

FLIR GF320热像仪——既能检测又能防护

在2012年6月初次购买FLIR GF320热像仪之后，FLIR工程师为Ulsan CLX团队提供了两次关于GF320特性和最佳实践的培训课程。在全面部署之前，2号FCC站点被指定为试点的样本单位。

“在7月1日至8月15日的培训结束之后，我们对整个2号FCC的管道螺栓连接件、阀杆、伸缩缝和许多其它设备进行了检测，”Lee称道。“通过这次检测，我们分析了3个压力容器、4个储油罐和58个输油管道的泄漏点。”

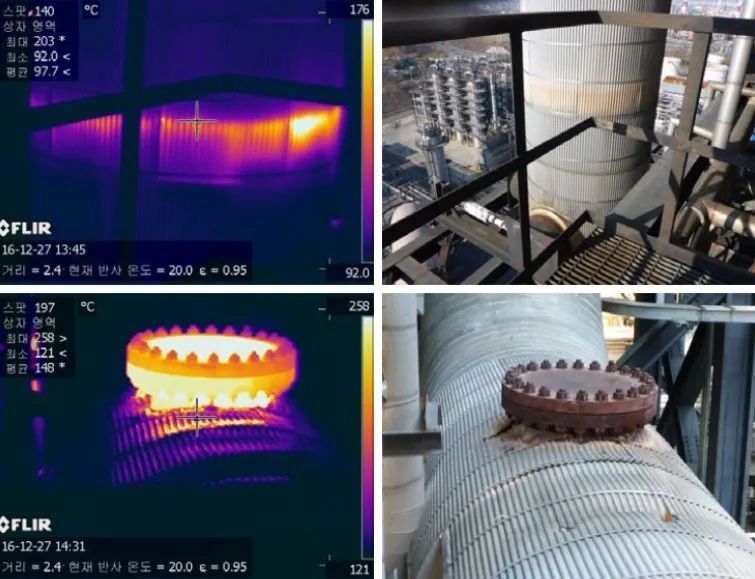

使用FLIR GF320拍摄的输油管道内部热点的可见光图像和红外图像

基于2号FCC的试点结果，Ulsan CLX各团队开始广泛采用FLIR GF320 OGI红外热像仪。他们为每个设施设定了优先级，在检测过程中，他们让检测人员充分掌握了在现场高效使用热像仪的方法。目前，Ulsan CLX不但使用FLIR GF320进行定期设施检测，而且使用它对整个工厂设施进行大规模维护操作。

FLIR GF320能精确检测到气体泄漏，有助于查明泄漏源

FLIR红外热像仪的更多应用

Ulsan CLX官员称FLIR GF320热像仪性价比很高，并且可以节约时间。“由于在大多数情况下，泄漏气体是无色的，因此很难有效检测，但是借助于GF320，检测又快又准确。”

FLIR GF320校准后还可以测量温度，Ulsan CLX检测团队还能利用热像仪查找设备和系统中的机械故障。例如，连接执行器和塔之间的输油管道直径高达60英寸，GF320在检测包裹在这种管道外侧的绝热材料的火灾隐患中，起着关键的作用。由于这些设施内部应维持700℃以上的高温，应该在管道外面包裹耐火材料以起到绝缘和加热的作用。但是，久而久之，耐火材料会退化或起裂纹，这些问题从外面往往不可见。

Ulsan CLX团队发现使用GF320可轻松检测到这些问题。Lee先生表示：“不仅是1号FCC和2号FCC，GF320被用于Ulsan CLX的几乎所有设施检测工作。甚至SK Energy的一些子公司也在租用该设备，因此热像仪在大部分时间都在被使用。”目前FLIR GF320不是唯一用于Ulsan CLX设施安全管理的FLIR产品，还有FLIR GF309、T420和E60。

FLIR GF309经专门的光谱过滤处理，能够穿透火焰进行检测，使检查人员能够检测锅炉和加热器内部

检查员使用更小巧便携的红外热像仪对精炼过程中产生热量的设备进行例行安全检测。该团队目前使用FLIR E60，也对FLIR C2的进行了试点，一旦经证实符合要求，该公司计划将该型号的热像仪分发给检测团队。

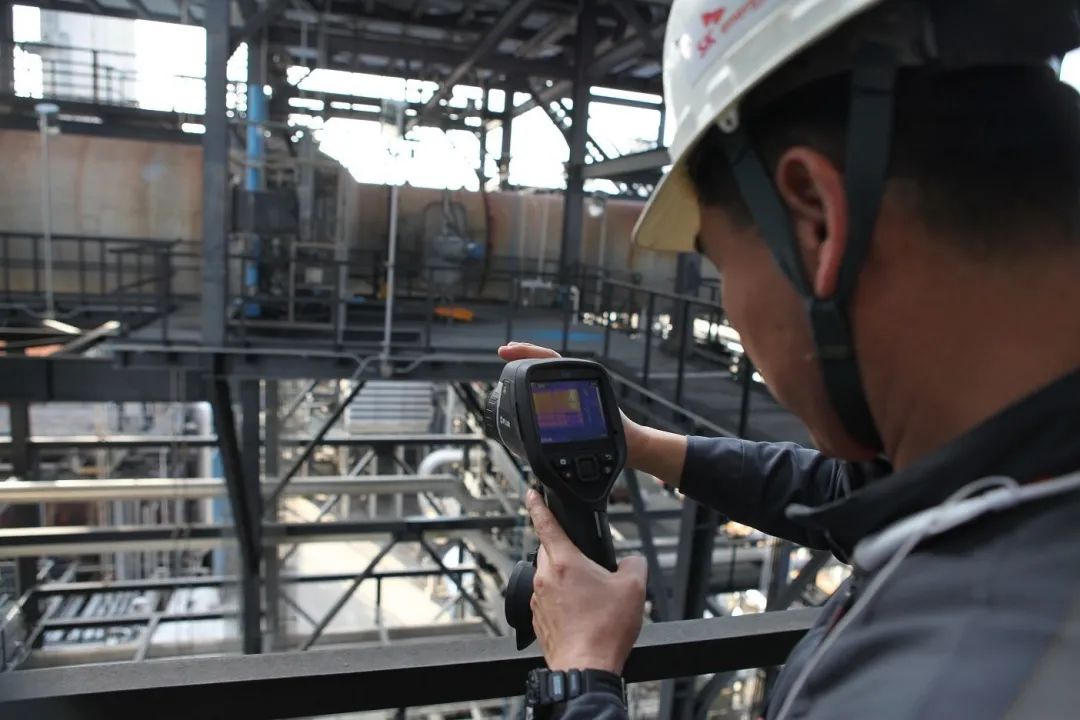

由于便捷性和便利性，FLIR E60被广泛用于安全检查

FLIR热像仪是Ulsan CLX安全检测最重要的装置。除了定期设施检测，FLIR热像仪还被用于整个设施的大小规模的维护操作，使Ulsan CLX能够提升检测和维护效率。FLIR热像仪不仅帮助公司检测肉眼不可见的风险（如气体泄漏）来维护员工的安全，还能辅助立即采取补救措施从而显著减少维护的时间和成本。
