背景和挑战
很多高速采集卡客户都需要实时采集存储模式(FIFO),很多应用需要高速实时采集,像单通道1GS/s 14bit采集时,每秒种产生的数据就高达2GB/s。虽说一般PCIe接口的采集卡的能传输过来,像PCIe 2.0速率能到3GB/s,PCIe 3.0能到4GB/s,但往往受制于存储速度不够,不得不丢弃一部分有用的数据。市面上虽说有高速采集存储方案,但大多都是通过一个磁盘阵列(RAID)控制器控制很多块存储卡(HDD或SDD),通过这种磁盘阵列的方式存储,存储速度最高能达到3GB/s,存储容量可以扩充到很大,能到几十个T。详细见高速流盘系统。这种方案的优势是存储速度快、容量大,存储容量比较大的时候,性价比比较高。但这种系统有个问题是系统都非常大,不适合那种需要便携和对体积有要求的应用场景。由于这种带磁盘阵列的高速流盘系统的局限,下面介绍一种基于三星970PRO存储卡的高速采集存储系统。
三星970PRO存储卡介绍
2018年4月24日,三星于北京召开新品发布会,发布了970PRO SDD存储卡。970 PRO将PCIe Gen 3x4NVMe接口与先进的V-NAND技术及新的增强型Phoenix控制器相结合,顺序读写速度能实现分别高达3500 MB* / 2700 MB* / s**,惊艳性能比前一代同级别产品***提升了大约30%。顺序读取速度高达3500MB/s,顺序写入速度高达2700MB/s,这几乎是市面上指标最高的一款。存储卡尺寸 (宽x高x深) 80.15 x 22.15 x 2.38 (mm),最大8.0 g 重量,有5年有限保修或1,200TBW 有限保修,存储容量有512GB和1,024GB两款。平均功耗(系统水平)平均: 5.7 W,最大:8.5 W (峰值)。平均故障间隔时间150万小时。
基于970PRO的采集存储系统测试
电脑配置:内存8GB I5-6500处理器 Windows7 旗舰版 64位操作系统
存储卡:三星970Pro
数据采集卡:Spectrum的M4i.4471-x8,采样率180MS/s 16bit 4通道 PCIe*8接口
电脑插入采集卡和存储卡(970Pro),采集卡没接入信号,采噪声。其中电脑还有几个存储卡,970Pro不是主的存储卡,把采集卡采样率调到180MS/s 4通道同时采集,由于该采集卡是14bit,每秒产生的数据是1440MB/s,连续采集存储没有溢出。如果数据溢出,采集软件会自动停止采集,然后提示溢出。
存储卡速度测试

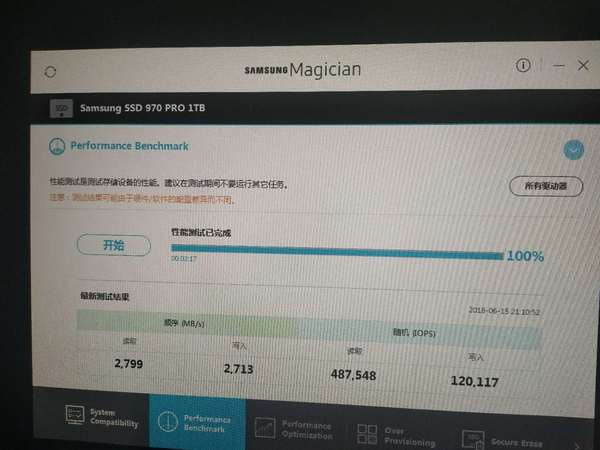

采集存储速度截图
结论
三星970PRO由于出色的读出和写入速率,再结合此次测试情况,该存储卡非常适合高速采集存储系统,应该也非常适合高速回放系统。该存储卡体积和重量都非常小,非常适合小型化、便携的高速采集存储系统。同时该存储卡的价格是4399元,相对好几万搭建的系统,该价格还算是比较合理的。更多信息,可联系北京熠新科技有限公司
