发布日期：2025/3/21

　　随着武器型号的更新换代，综合性能强、模块化程度好的发控系统检测装置得到军方的重视。领邦仪器推出了某型号发射装置电性能检测系统。

【概述】

　　本项目可以模拟发射装置控制的与地面指挥控制器之间指令交换和I/O信号，并可以模拟点火炬电阻，对发射装置进行全面模拟检测。同时设备还可以通过并联线完成对发射装置真实环境下的发射流程的监控，可以全面的评价发射装置的工作性能。本设备为宽温野外和室内都可使用的便携式设备。适应零下20℃的低温环境。

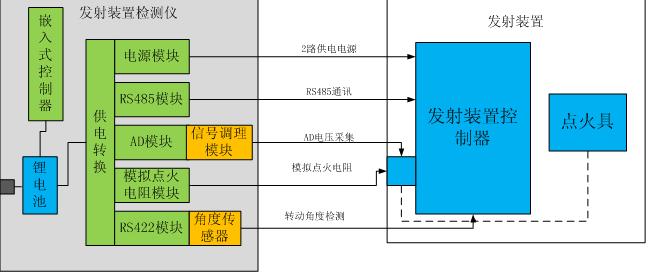

【基本原理】

　　本方案采用平板电脑+采集卡+ESC信号调理的电性能检测架构搭建检测系统，信号调理模块为我公司研发并申请专利的高性能调理模块。设备具有通用化和模块化的特点。完成通讯指令模拟与监测，工作电压和电流检测功能。

【规格指标】

序号 功能 指标 备注
1 第一路供电电源 1) 正常电压：+12V±0.5V；
2) 正拉偏：+9V±0.5V；
3) 负拉偏：+21.5V±0.5V；
4) 额定电流：3A；
5) 纹波：纹波小于等于1%FS；
6) 具有过流保护功能。
2 第二路供电电源 1) 正常电压：+30V±0.5V；
2) 正拉偏：+27V±0.5V；
3) 负拉偏：+33V±0.5V；
4) 额定电流：10A
5) 纹波：纹波小于等于1%FS；
6) 具有过流保护功能。
3 模拟点火电阻 1) 热电池激活点火电阻：（1.15~1.6）Ω。
2) 火工拔销器点火电阻：（1±0.2）Ω。
3) 点火机构起爆点火电阻：（1±0.2）Ω。
4 A/D采集通道性能 1) A/D输入量程：±30V；
2) A/D采集电压精度：0.1%FS；
3) A/D转换精度：16位；
4) A/D采样速率：10kHz；
5) A/D输入采样通道：不小于8路；
6) 模拟输入阻抗不小于10MΩ；
7) A/D输入方式：双端。
5 RS485 波特率：19200bps，允许最大偏差1.2%
6 角度检测 ≤0.1°

【解决方案价值对照表】

序号 项目 传统方案 新方案 1 适应产品范围 只能适应单一产品； 适应多种产品； 2 计量 计量复杂，需拆下部分硬件，需要进行离线校准； 设计专用计量校准软件，无需离线计量校准，操作方便； 3 可扩展性 可测试产品固定，不能实现新产品扩展； 运用虚拟仪器技术，可方便对软件进行扩展； 4 可维护性 故障定位较难 采用模块化设计方式，便于故障诊断和排故【应用扩展】
此解决方案经过少量修改后，可适用于各种发射系统电性能检测。
【售后支持】
该设备提供“云功能”，能够链接“领邦售后云服务器”，具备远程诊断、远程软件升级；在现场工程师配合下，能够进行远程维修；节省客户的过保维修成本，缩短故障修复时间；
