发布日期：2025/1/16

得益于在意大利东北部亚得里亚海畔得天独厚的战略地理位置，拉文纳海港因而成为意大利与地中海东部和黑海地区商业贸易的主导港口。它在与中东和远东地区的贸易中扮演着重要的角色。拉文纳港口是意大利散装货物贸易的主要港口之一；特别值得一提的是，在意大利，拉文纳港是进行陶瓷、谷物、肥料和动物食品原料贸易的首要港口。它也是一个进行普通货物交易的重要港口，尤其是木材和金属线圈。拉文纳港口也是进行亚得里亚海上作业的最重的中心。意大利境内消耗的甲烷中，有三分之一是来自拉文纳海域。

拉文纳港口管理局

拉文纳港口管理局的日常工作是分配、规划、协调、推动和控制港口营运，以及在港口的其他商业和工业活动。为了达到最高的质量标准，港口管理局对港口投入巨资以改善其基础设施并拓展其服务项目。

近来，拉文纳港口管理局决定在拉文纳港口安装FLIR Systems的HRC-S MS多传感器红外热像仪。这种红外热像仪能提高拉文纳港口滨海到相邻海岸的安全级别。拉文纳港口安装的HRC-S MS是一款最具创新性和功能强大的夜视系统，这也是由港口管理局决定提高拉文纳港口的安全标准而采取的另一项措施。

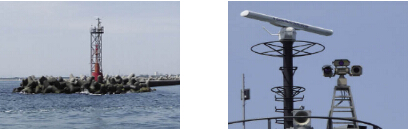

拉文纳港口的HRC-S MS多传感器设备安装在高14米的桅杆上，位于3公里长的码头尽头。

HRC-S MS多传感器红外热像仪

A.ST.I.M. S.r.l.的市场营销主管Elisabetta Minghelli小姐解释道：“我们之前向港口管理局展示的系统设备是FLIR Systems的PTZ-35 x 140MS多传感器红外热像仪。”该公司设计并开发了完整的安全系统，也是FLIR Systems在意大利境内安全、监视和海事产品的经销商。“在之前的多传感器设备的展示过程中，港口管理局立即意识到他们需要一种更强大的解决方案。港口管理局要求能看到海上约20公里之外的小船只，这就需要带有制冷式探测器的热像仪。于是我们决定向其推荐FLIR Systems的HRC-S型多传感器系统。”

“当我们向港口管理局展示FLIR Systems的HRC-S MS时，他们立即被它的强大功能所信服。HRC-S MS基于军事技术而研发，且完全符合军事要求。由于军队在世界上是要求最严格的客户群体，因此港口管理局立即意识到HRC-S MS也会在拉文纳港口发挥强大的作用。”

Claudio Fuzzi先生，拉文纳港口领航组织的HRC-S MS操控员之一。 HRC-S MS型多传感器设备由FLIR Sensors Manager软件实施控制。它不仅能显示HRC-S MS的热图像和可见光图像，而且还能清楚地显示多传感器系统所安装的位置以及当时多传感器镜头的朝向。它具有多种功能，比如视频动作探测功能、电子稳定功能，以及一键电子追踪功能。

“Minghelli小姐解释道：“由于他们不仅需要红外热像仪，而且也需要白光摄像机，所以我们选择了HRC-S MS多传感器系统。它不仅能安装在坚固的方位/俯仰云台上，使操作员能够观测它想看到的任何地方，而且它也配备有白光摄像机。此外，他们订购了一台激光测距仪。这使得探测器能够测量海上船只或者其他物体所在位置与热像仪之间的距离。”

安装HRC-S MS热像仪

“A.ST.I.M将HRC-S MS 安装在高14米的桅杆上，以便能获得一个看清该地区全貌的完美视角。”

Minghelli小姐说：“之前一段时间，HRC-S MS 的图像是通过无线传输到距离其6公里之外的控制室。尽管这取得了不错的效果，但我们还是要用光纤电缆取代无线信号。这将进一步提高HRC-S MS的图像质量。”

“港口管理局并不亲自操作HRC-S MS。设备安装完毕时，这些设备的控制权移交给了拉文纳港口的两个非常重要的部门：海岸警卫队以及港口领航组织。”

海岸警卫队

意大利海岸警卫队是Marina Militare（意大利海军）的一支分队。意大利海军的任务和职能主要与海事有关。意大利海岸警卫队专门负责搜索和救援任务。它通过港口国监督活动系统地检察整个国家的商船舰队、捕鱼作业以及游船，同时也检察停泊在意大利港口的外旗船舶。海岸警卫队的其他任务包括对海洋环境的保护以及对海洋捕鱼和游艇的控制。

拉文纳港口的海岸警卫队的长官Roberto Rufini上校说道：“我们的任务是确保拉文纳港口的安全。我们不仅控制和维护来我们港口的船舶的安全，我们也为整个港口的安全负责。”

船舶航行监控

“每艘准备驶入或驶出拉文纳港的船只必须提前至少24小时通知其之后的行动并发出‘抵达通知’。我们可以通过自动识别系统(AIS)随时监控他们的举动。AIS是一个非常有效的通过信息和数据流来追踪和监控商业交通量的方式。它有助于查明船只，明确船只的位置、航向和速度、船上所载货物型号以及该船只与周围其他船只和海上交通管制站的‘关系’。”

“虽然绝大多数的船上自带有AIS，但并非所有的船只都有。当然，我们亦可以通过雷达来监控这些船舶。然而现在，特别是在影响整个海港的敏感海域，我们也有一种全新的方法。HRC-S多传感器系统使得我们能够得到这些船只的可视化实时图像。白天，我们可以使用白光摄像机。而更棒的是，当夜幕降临时我们则使用热像仪。HRC-S MS 的确可以使夜晚如白昼一般。这使得我们能够24小时全天候监控所有的来往船只。”

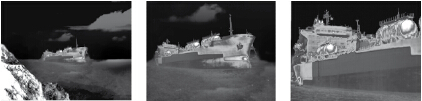

HRC-S MS多传感器红外热像仪具有连续光学变焦功能，使我们能更近距离地观看远距离目标物。

国际船舶和港口设施安全(ISPS)

拉文纳港海岸警卫队的Francesco Frisone上校补充道：“热像仪也有助于我们遵守关于国际船舶和港口设施保安规则（ISPS）的规定。在美国9/11恐怖袭击之后，为了保护船舶和港口设施，避免恐怖威胁，一套全面的措施被用于加强船舶和港口的安全。”

更多海岸警卫队应用

Frisone上校接着说“HRC-S MS不仅用于海上船只的交通监控。在拉文纳海岸前有几个开采天然气的海上平台。离海岸最近的开采平台位于3英里外，其他的基本都位于10英里之外。有了HRC-S MS，我们可以很方便地监控到这些开采平台周围发生的事情。如果发现未提前通知就靠近开采平台的船只，我们将会立即进行干预。HRC-S MS在远距离侦测性能上也表现非常突出，我们可以清楚地看到靠近开采平台处所发生的事情。甚至在完全漆黑的环境中也不存在任何问题。”

“另一个应用是控制和监督海滩上发生的一切。在夏季，大量游客涌入，沙滩活动也随之增加。有了FLIR Systems的HRC-S MS热像仪，无论白天还是黑夜，我们都能清楚地观测海滩上发生的一切。如果出现需要采取应急计划措施的问题，比如游泳者或游艇遇险时，我们能够立即采取行动。”

定位1500米之外的潜水员

“最近，HRC-S MS用于水下工作，我们在距离红外热像仪1,500多米之外的地方探测到港内南坝码头附近的一名潜水运动员。当他的头部伸出水面时，我们发现了他。我们也在热图像中注意到，他的腰带处挂着在禁区内非法捕捞到的鱼。于是我们立即进行干预，结束这一潜在危险。这一危险不仅威胁到港口的安全，同时也威胁到潜水者自身。因为他所在的位置是大型船舶和机动船舶经常往来的区域。”

“对我们来说，这仅仅是热图像尤其是HRC-S MS的优点之一。我们深信，在海岸警卫队，红外热成像及其应用将会有一个光明的未来”，Frisone上校总结道。

港口领航组织：侦查未被雷达发现的目标物

另一个使用HRC-S MS的用户是“CorpodeiPoloti del Porto di Ravenna”，即港口领航组织。这一组织共有13名海运港口领航员。这些合格的海上领航员每天24小时不间断轮流工作，每班3名领航员。由一个船舶航行服务组织保障他们在拉文纳港口内外海域的安全领航和航行援助。

领航员队长Andrea Maccaferri先生说：“港口航空组织负责将领航员运送到船上。领航员乘坐小船到这些船上然后由他们负责船舶进入港口的引导和控制。”

“我们与海岸警卫队共享HRC-S MS。虽然他们是这个设备系统的主要使用者，我们可以随时要求对该系统进行控制并使它为我们服务。我们用它监控大型船只是否操控安全。因为经常有雷达无法定位的小帆船或者游艇在这些船只的周围出现。有了HRC-S MS，我们可以清晰地看到它们的存在。当它们出现时，我们会向领航员发出警示通知，以确保这些小型船只不会影响到大型集装箱船的正常航行。”



HRC-S MS多传感器红外热像仪监控拉文纳港的入港口

热像仪与尘雾

“在白天，我们使用白光摄像机。但在起雾的天气里，我们更乐意使用红外热像仪，日照下也是如此。FLIR Systems的HRC-S MS为我们雾霭天提供了巨大的帮助。虽然热像仪的性能会受到雾霾的影响，它能让我们看到的视线范围仍然比闭路电视摄像机远得多。即使是在大雾天，当我们几乎无法用肉眼看清时，HRC-S MS红外热像仪仍然能使我们看到大约两公里之外的小型船只。”

操控HRC-S MS 多传感器系统

FLIR Systems的HRC-S MS 多传感器是由FLIR Sensors Manager软件进行控制。这款开箱即用的软件为任何FLIR Systems的红外热像仪安保设备提供强大、高效的管理能力。同时我还能切换热像仪或白光摄像机的视频或二者同时查看。我还能获取数字图像细节增强（DDE）等数据。这确保热成像在所有天气条件下都能保持清晰。”

A.ST.I.M的ElisabettaMighelli与港口拉文纳港口管理局的Marco Forinnati以及港口领航组织队长Andrea Maccaferri的合影

操控共享HRC-S MS多传感器热像仪

FLIR Systems的HRC-S MS多传感器是由FLIR Sensors Manager软件进行控制。这款开箱即用的软件为任何FLIR Systems的热像仪安保设备提供强大、高效的管理能力。

“FLIR探测器管理软件极易操作，”操作HRC-S MS的领航员Claudio Fuzzi先生解释道，“通过它可以获取到许多有用的数据。我不仅可以调整这个系统的方位或俯仰角度，“FLIR Sensors Manager软件也允许与海岸警卫队共享HRC-S MS多传感器热像仪的操控”，Claudio继续说道，“虽然海岸警卫队是这一系统的主要应用者，而且对该系统拥有操控权，但无论我何时需要用到HRC-S MS时，我都可以通过FLIR Sensors Manager软件向海岸警卫队的操作人员发出操控申请。他可以根据具体情况允许或者拒绝我使用HRC-S MS。如果他想要继续追踪一个目标物的话，他将会拒绝我的申请，否则他就会允许。”

今后的改进：雷达以及AIS连接

“一旦无线信号被光纤电缆完全取代，将HRC-S MS型多传感器系统与由雷达和AIS构成的VTS系统集成则为新的目标。这样一来，若雷达侦查到任何物体，HRC-S MS 型多传感器热像仪就能立刻转向目标位置，而使用者也能更清楚地了解雷达信号提示所表明的意思。HRC-S MS 也将与AIS连接，以便白天或者黑夜有必要时都能获得船只的动态视觉图像。”Minghelli小姐总结道。
