发布日期：2021/10/6

作为其众多慈善项目之一，ArcelorMittal（安赛乐米塔尔集团）为罗马尼亚需要帮助的家庭研发了一种钢结构住房解决方案。这些房屋不仅要简单、安全、舒适，最重要的是要隔热好。这是FLIR红外热像仪发挥“用武之地”之初。ArcelorMittal Liège Research的专家们使用FLIR红外热像仪来优化他们的住房方案设计。

在全世界大约有11亿人居住在面积不足的恶劣住房条件下。联合国人居署（United Nations Centre for Human Settlements，简称UNCHS）估计要满足对住房日益增长的需求，需要每年新增210万套住房。国际仁人家园（Habitat for Humanity）是专门致力于为人类解决该问题的慈善组织，旨在为全球贫苦的人建造简单、舒适、经济的房屋。为帮助仁人家园实现其目标，ArcelorMittal为罗马尼亚需要帮助的家庭研发了一种新型的钢结构住房解决方案。

ArcelorMittal是世界领先的钢铁公司，市场遍及全球60多个国家和地区，业务涉及全球各个主要的钢铁市场，包括汽车、建筑、家电、包装等，拥有国际领先的研发中心和先进技术，以及一大批专属的原料供应商和出色的分销网络。    “舒适的家”

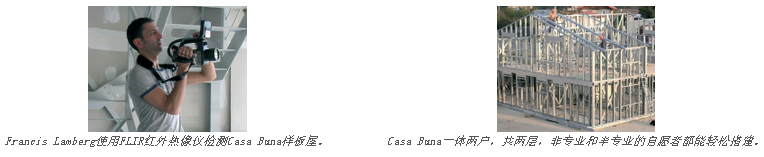

经过三个月的研发，一个名为“Casa Buna”的样板屋建成，“Casa Buna”在罗马尼亚语意思里指“舒适的家”。样板屋为一体两户，共两层，使用比利时ArcelorMittal Liège Research研发的轻型钢结构简化设计方法，非专业或半专业的自愿者也能轻松搭建，使用寿命至少20年。

样板屋在布加勒斯特潘泰利蒙的ArcelorMittal工厂里搭建完成，使用了一套轻型钢结构，一个粉刷好的钢板屋顶，一套钢制雨水排出系统和一套粉刷好的冷轧部件组成的钢制外墙。这种房屋的设计非常环保，钢结构十分耐用，比其他相似类型但造价更高的房屋有更长的使用寿命，而且可以轻松拆卸，几乎所有材料都能回收再利用。抗震并符合欧洲防火标准。

全面的热成像检查

为了做到更加环保、经济，ArcelorMittal希望通过热像仪检测使房屋的设计更加节能，但同时还要保证舒适性，因为罗马尼亚的室外温度最低可达零下20℃。因此需要对样板屋进行彻底检查，检查由ArcelorMittal Liège Research的热成像专家Francis Lamberg来完成。“在Liège研发中心，我们使用红外热像仪进行房屋的隔热测试，也用来进行实验室环境下的抗剪测试。”

Lamberg选择了FLIR S65红外热像仪进行样板屋Casa Buna的节能审计。“我经常使用这款热像仪，它很适合进行节能审计，很轻便，使用简单，能为你提供这种类型的检测需要的数据。”

行业领先成像质量和独特性能

FLIR S65红外热像仪配有微量热型探测器，能够提供320 x 240像素分辨率。最近，FLIR Systems已不再向市场推广这款热像仪，它已经被FLIR B660红外热像仪取代。FLIR B660红外热像仪具有640 x 480像素分辨率，低于30mK（0.03 °C）的热灵敏度，及各种当今最先进的热成像技术，如定位功能、录音功能、热叠加功能、画中画功能等，是目前市场上用于建筑检测的最佳产品。

节能审计只有红外热像仪是不够的，Lamberg说：“你还需要必要的培训和好用的软件。没有培训很容易得出错误结论。软件也很重要，它能帮助你对热数据进行细节分析。”FLIR Systems同ITC（红外培训中心）合作提供三个等级的培训课程。Lamberg参加了1级培训课程中

为期两天的专门针对节能审计的课程。“我从ITC的一级培训课程学到的知识对于这个项目来说真是无价之宝。它帮助我采集到了准确可靠的数据。”Lamberg使用QuickReport、ResearchIR和BuildIR分析软件进行数据分析。

隔热缺陷

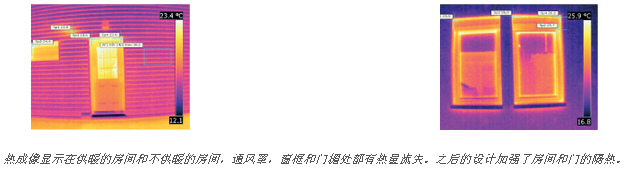

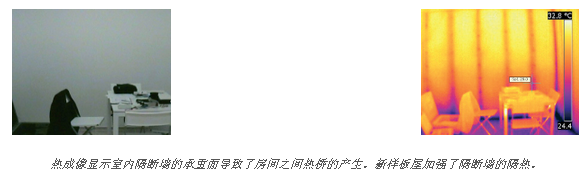

Lamberg收集到的数据显示样板屋有一些隔热设计上的缺陷。Lamberg证实了窗框和室内隔断墙存在隔热缺陷。“在检测中我们发现了一些热桥。有热桥的地方说明隔热不佳。因为热量会沿着阻力小的路径流动，通常如果一个地方比周围材料的热导性都要高的话，热量会在此处产生    ‘短路’，这种现象就叫做热桥。”幸运的是所发现的隔热问题都轻松的解决了。“经过这些改造后，我们建成了新样板屋，并再次进行了热成像检测，结果显示没有热桥。”

Lamberg对于FLIR一直以来提供的支持非常满意。“培训，热像仪质量，售后支持，FLIR提供了全套的服务。”Lamberg使用的FLIR S65红外热像仪最近依然运行良好，但如果它出现了问题，或是Lamberg还需要其它热像仪的话，他的选择很明确：“一定还是FLIR。”
