维控HMI和PLC在汽车滤芯折纸机的应用

发布日期：2021/8/16

一、简介

滤芯折纸机械用于加工各种汽车空调过滤器、汽油过滤器的纸张折叠,该设备操作简单，折叠速度快。该设备还配备有纸张加湿和烘干工艺保证纸张的韧性，对纸张质量要求低。操作员还可以自由设定折数，计数达到后输出标记，方便后期人工裁切。

二、工艺要求

该设备主要分为压褶子轴、拉纸轴、折叠轴。根据所加工滤芯直径的不同，压褶轴的褶痕（褶痕：纸张折叠前需要先用两个滚筒碾压出痕迹，方便后面折叠器折弯）的高度和褶数也不一样，操作员根据褶痕需人工要更换压褶轴上的滚筒。那滚筒直径的变化和折痕高度的变化，引起其他工作轴线速度要根据一定比例匹配上。

三、方案

该控制系统主要采用维控人机界面LEVI-700LK，PLC主机采用LX3V-1412MT构成。压褶轴与拉纸轴采用变频器控制。压褶轴加编码器测速，面板电位器给定频率。拉纸轴频率由压褶轴编码器测速获得，MODBUS通讯给定。折叠轴使用步进电机，采用脉冲+方向控制,频率最高可达200KHZ。加热部分采用温控仪表设置温度高低。

控制要点：

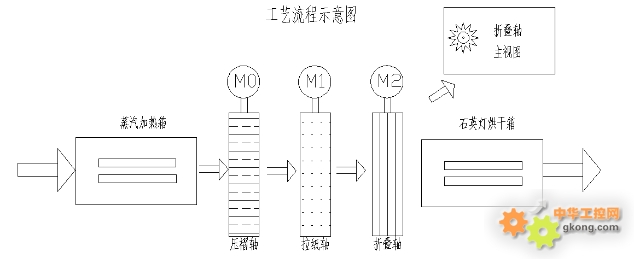

M0轴与M1轴的速度关系—如下图所示设备。以M0为主轴使用外部面板的电位器调节转速，M1轴随M0轴的线速度加快而加快。正常运行时M0、M1轴保持相同的线速度，但是启动刚开始时M1线速度要比M0轴的线速度稍快（不然会造成纸张拉不紧，影响产品外观），通过调节M0、M1轴的变频器加减速时间可解决该问题。

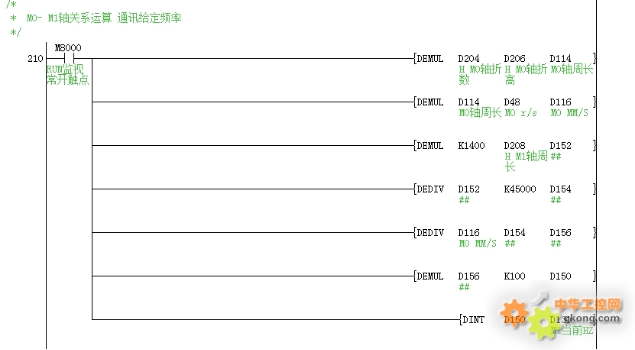

M0轴与M2轴的速度关系-如下图。M2轴出厂时折叠轴配备12个折叠齿固定不变。M2轴运行速度由M0轴的褶高和折数计算得出。已知M0轴的褶高、折数和运行速度可以得出每秒钟压出几个褶，进而可推算出，M2轴每秒需要转动几个褶高，最后转换成M2的运行频率。
