发布日期：2022/4/12

赵斌
安科瑞电气股份有限公司 上海嘉定

【关键词】： 火灾探测器；电气火灾；商业住宅；

1、项目简介

  熙璟城总建筑面积30万㎡，由12座30-32层高层住宅、1座3层十二班幼儿园围合而成。住宅总计1591户，设置停车位2100个，车户比1.3：1。项目规划约4万平米商业，集高端百货、精品超市、五星影院、品牌名店、特色餐饮、娱乐休闲于一体，致力打造成平湖新的购物中心，开启一站式都会时尚生活体验。

  而搭建一套全面漏电火灾监控系统，提高对漏电火灾预防保障所有住户安全就显得极为重要。系统主要对熙璟城12座高层住宅及地下室内配电箱回路因漏电及由于漏电可能引起火灾进行预报和监控，准确监控电气线路的故障和异常状态，发现电气火灾的火灾隐患，及时报警提醒人员去消除这些隐患。帮助物业节约人工成本，提高工作效率。

2、漏电火灾监控系统的设计依据

  本系统符合中华人民共和国国家标准GB14287.1-2005《电气火灾监控系统 第1部分：电气火灾监控设备》。另外《高层民用建筑设计防火规范》GB50045-1995 (2005年修订)9.5.1中规定高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统；《建筑设计防火规范》 GB50016—2006中11.2.7条商店、剧院、电影院、体育馆等人员密集场所宜设置漏电火灾报警系统。

3、监控系统的设计安装及布线设计

  电气火灾监控设备以及系统的报警信号，应设在消防控制室或有人值班的场所。主机电源应取自控制中心的消防供电(AC220V)。

  各监控探测器采用现场供电，电源接入点应在该级断路器的上端。

1）配电柜内部形式的安装设计

  本工程为新建工程，所有监控探测器均安装于楼层的配电箱内，采用嵌入式安装，安装于配电柜面板上。工作人员可以通过面板按钮查看各回路漏及温度信息。剩余电流互感器安套在A、B、C三相电源线及N线上，PE线不得穿过互感器，固定牢靠，探测器与互感器之间的连线应该采用屏蔽导线；温度传感器为一热敏电阻ＮＴＣ，可以提供-10-120℃的温度基准，热敏电阻可以通过导线连接至漏电火灾监控探测器。

2）整个漏电火灾监控系统的安装设计

  本工程监控为共计245个用电回路，根据《建筑电气火灾预防要求和检测方法》有关条文明确要求“为防止电气设备和线路漏电火灾,应在电源进线端设置自动切断电源或报警的剩余电流动作保护器”。 因此本项目在各配电箱进线处设置漏电火灾探测器245台ARCM300-J1以及245台剩余电流互感器AKH-0.66L，并在消控室设立琴台式电气火灾监控系统Acrel-6000/Q。现场每个漏电监控探测器均带有485通讯接口，需通过屏蔽双绞线将现场所有探测器以手拉手的方式串联起来，连接时应注意，每条485总线连接数量不超过32个，且在20个左右为宜。配电箱内模块通过29根485总线连接到就近的采集箱，采集箱通过光猫将信号转为光信号上传到Acrel6000琴台式后台。将各处的漏电及温度信息进行集中监控，便于工作人员进行统一管理。

4、 系统软件界面

  本套上位机软件Acrel-6000电气火灾系统。主要有以下功能特点：友好的人机界面，可实时和定时采集现场设备的剩余电流数据和温度、并有报警提示声光报警等功能。客户可根据实际需要对报警温度值、漏电流值进行设置，报警故障解除时，可远方进行复位。系统可对报警事件、日期、报警值、越线值进行记录，并生成报表。

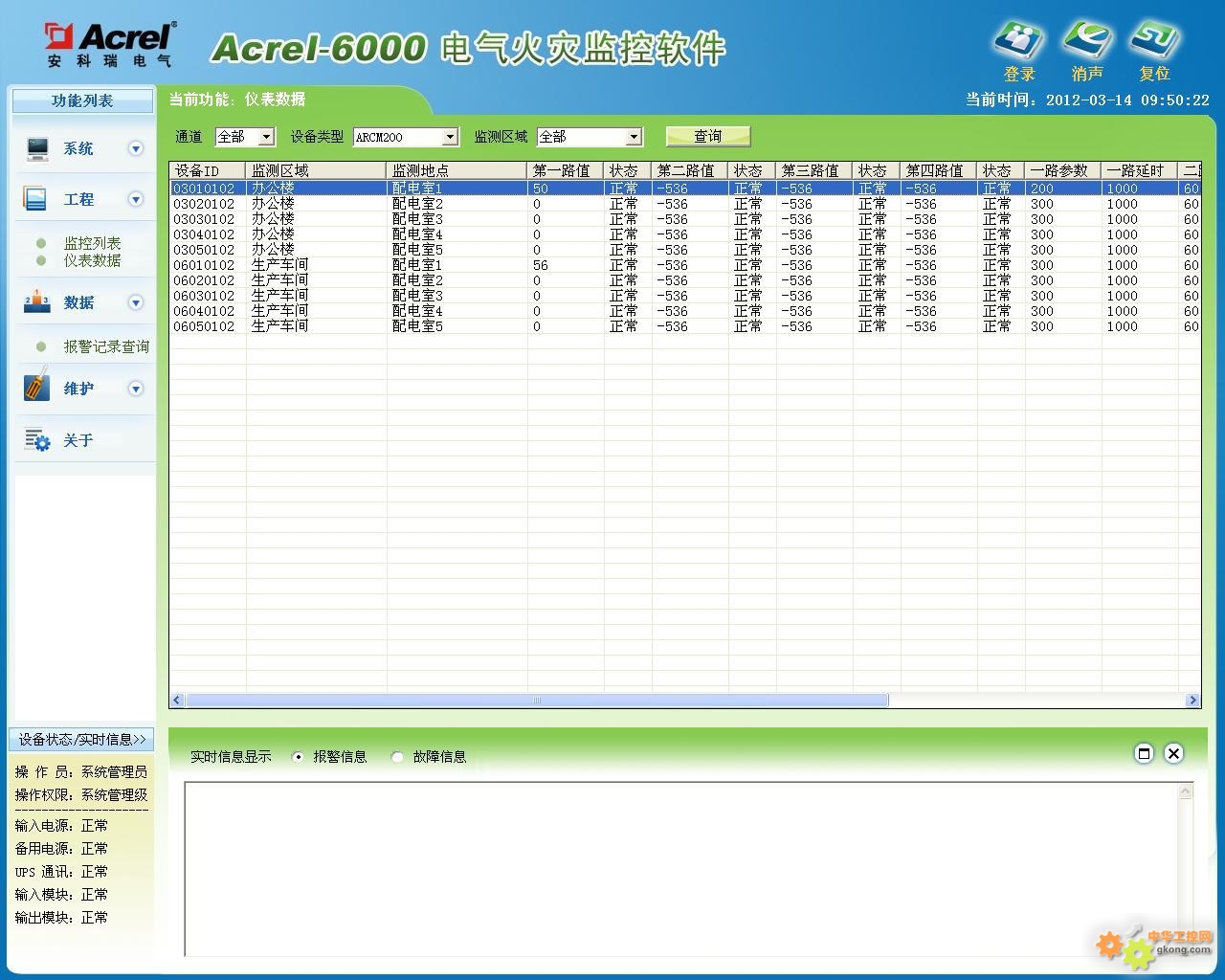

1）数据采集和显示

  现场漏电火灾监控探测器将所采集数据上传到本界面，用户可根据需要对回路名称、监控地点、监控区域进行权限修改。当剩余电流实测值大于报警设置时，系统报警状态指示灯会自动闪烁，对应界面中的报警单元状态颜色变化，方便运行人员检查处理报警。

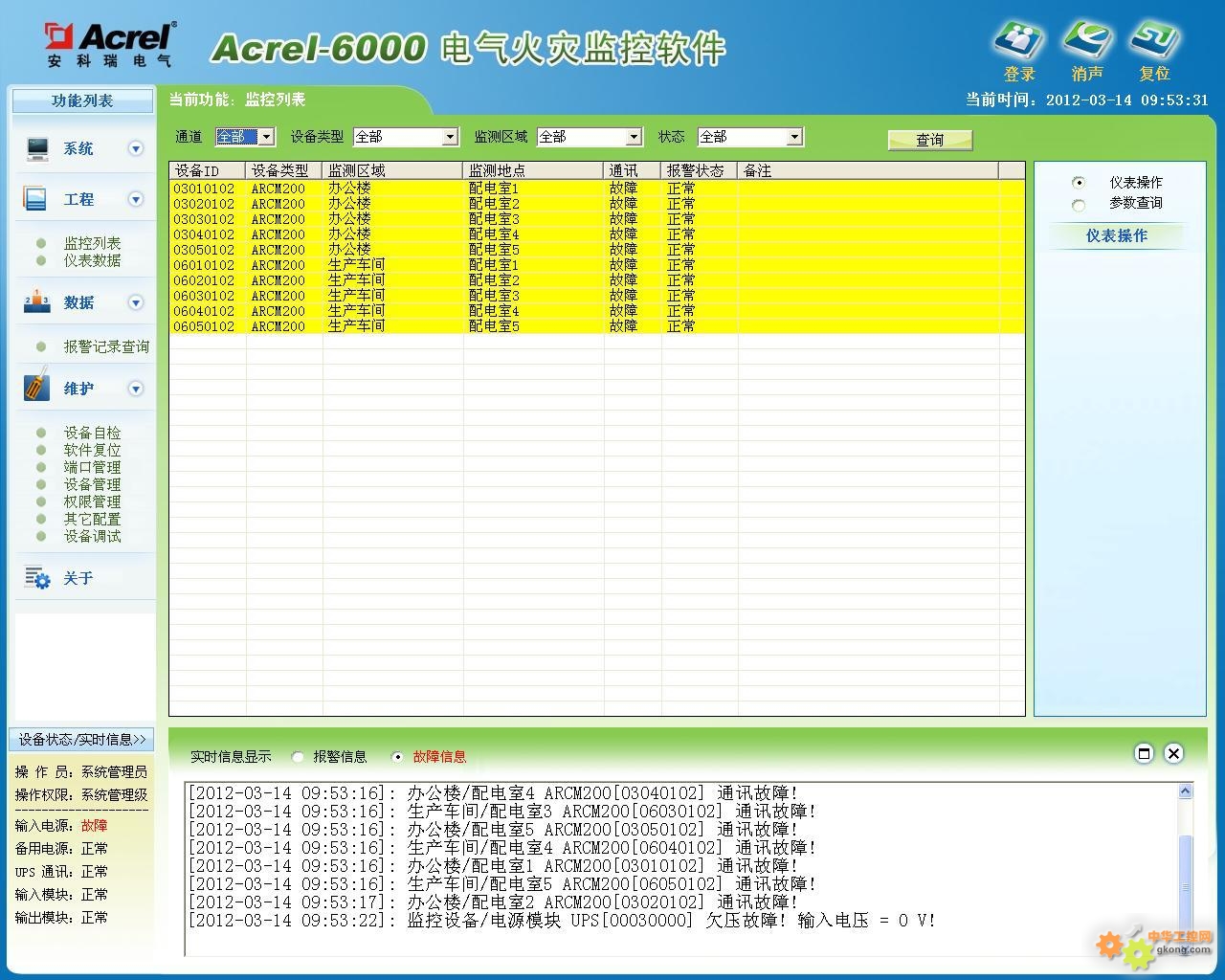

2）故障显示

  当监控设备检测到设备故障时，运行监视主界面的故障单元状态颜色变化，显示故障单元的具体信息，并发出故障报警声。支持故障报警声手动消除。

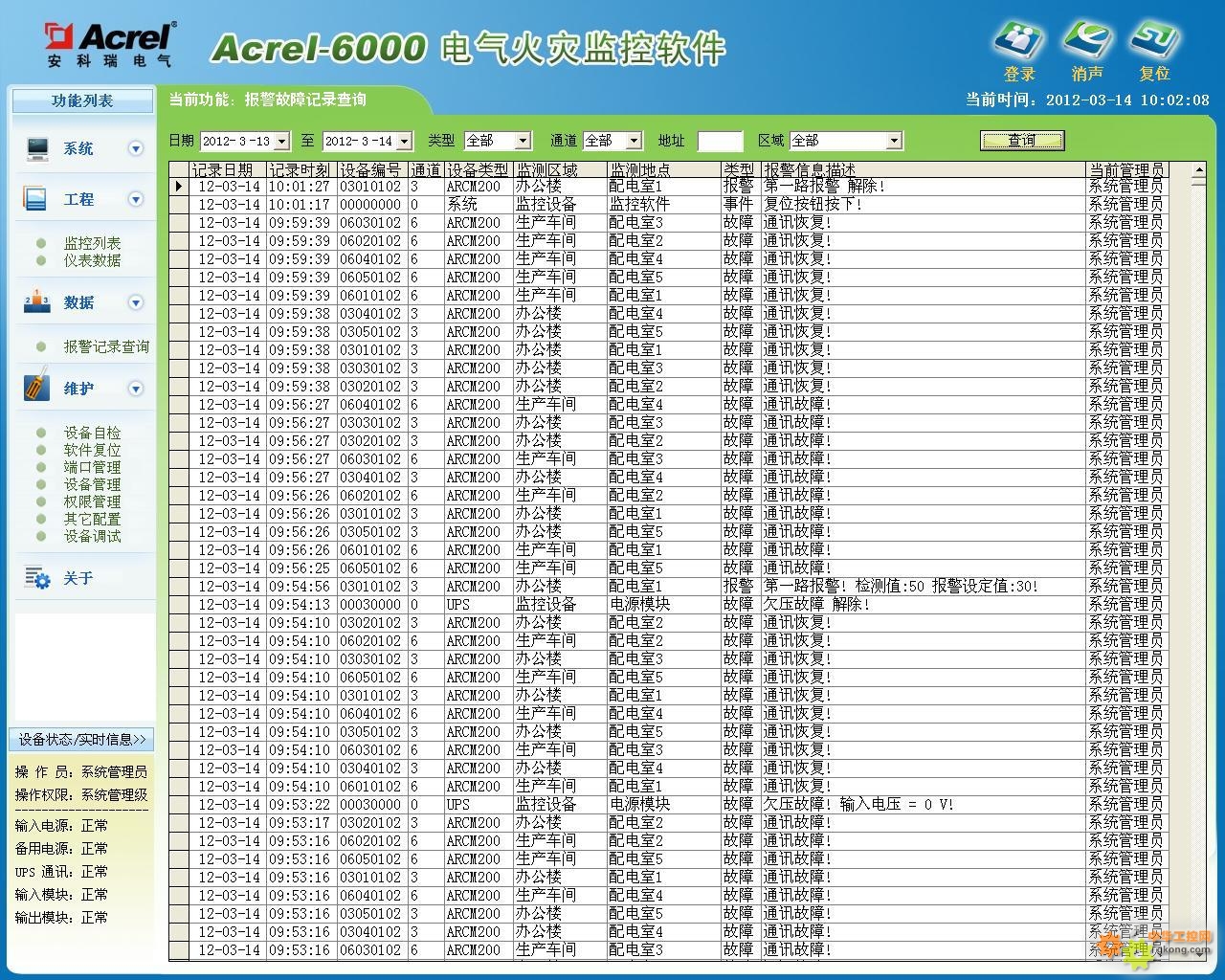

3）故障及报警记录

  系统具有事件存储功能，报警器能够记录故障及报警发生的时间、类型、参数、报警值，根据报警记录可分析故障原因，为消除故障提供依据。

5结束语

  随着社会的发展，人们安全用电的意识越来越强烈，且对一些场所用电的安全可靠性的要求也是越来越高。这就要求市场上必须有相应质量的硬件设备来来满足人们的这种需求。目前，市场上也有不少厂家能够提供这类产品，希望在广大厂家和研究人员的共同努力下，成功遏制电气火灾的上升势头，降低由电气火灾给人们带来的灾害。

参考文献：

[1]《电力电测数字仪表原理与应用指南》， 任致程、周中，中国电力出版社

[2]《电力监控系统在供配电设计中的应用》，高士宏，科技风
