发布日期：2022/8/13

一、概述：

        从甲方提供的厂区布局图的情况：整个厂区面积宽广，管道和罐装置密集，不利于信号的传输。根据实时监测点的位置要求和无供电电源的现状，通过分析可以提供以下组网方案。

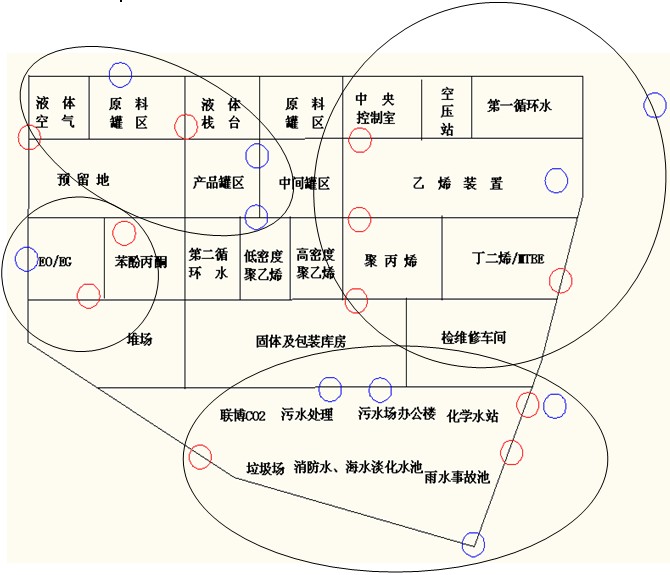

二、方案： 厂区的平面图如下



        图中画红色圆圈的地方为监测流量的点位置，蓝色圆圈的地方为检测压力点的位置。根据这些点的分布情况和距离的远近，系统方案描述如下面图示：



        整个厂区面积较宽广，大于本产品的实际传输距离，加上厂区灌装制较多，影响无线信号的传输距离，因此可分四个区域用KL-H1100来收集各个点的压力和流量数据，每个区域无线接收器KL-H1100分别采集附近区域的各个点位的管网参数，KL-H1100把区域的压力、流量的实时采集值再通过3G网路传输到中央控制室。为了确保数据采集可靠，每个采集点的信号与无线接收器KL-H1100可以根据实际距离和周围信号的强弱的情况添加路由点来加强无线ZIBGEE信号的传输。大约每100米的距离添加一个无线JZH-000-12的路由器设备。汇集到KL-H1100的区域压力、流量多点的数值通过3G网路传输到中央控制室的电脑中。在电脑上通过软件实现对管网的压力、流量实时数据和历史数据的查询和检测。
        提示：流量、路由器、KL-H1100是依靠太阳能电池供电的，压力是采用锂电池供电的。   三、产品简介： 1、压力变送器JYB-KB-CW2000：
是一款电池供电，基于ZIGBEE无线通信协议的高精度压力变送器。
技术参数：

输出形式 无限通讯 供电电池 能量型C/ER26500 3.6V/8.5Ah锂电池 量程范围 0~35MPa 准确度等级 A级：±0.25%F·S   B级：±0.5%F·S 介质温度 -30℃~85℃ 环境温度 -30℃~45℃ 响应时间 ≤100ms 过程连接 M20×1.5螺纹 防护等级 IP54 通信频段 2.4GHz 视窗尺寸 58mm×32mm 防爆等级 不防爆

2、无线采集模块JZH-314
采集、传输于一体设计的智能管理、智能传输模块。同时可以采集4路4~20mA输入信号。
技术参数：

供   电 DC 12V 工作频段 2.4G 波特率 38400bps 采集周期 1次/秒 工作环境 -20℃~60℃；5%RH~95%RH 输入信号 电流4mA~20mA 功   耗 最大≤50mA 安装方式 导轨式 产品重量 约150g 防爆等级 不防爆
3、太阳能电池提供供电电源

太阳能电池板 35W/45W，多晶硅，转换效率16%以上 胶体蓄电池 12V/24Ah，阀控式免维护胶体蓄电池 防爆等级 不防爆

4、无线接收器KL-H1100(物联网网关)
实现节点与互联网IP无缝信息传递的直连接产品。 技术参数

供   电 DC 12V~30V 平均功耗 1.7W 通讯方式 以太网 3G 协议类型 MODBUS TCP 通信接口 10/100M以太网端口 USB2.0端口 工作环境 -20℃~60℃；5%RH~95%RH 外形尺寸 175mm×123mm×33mm 产品重量 约223g 防爆等级 不防爆

5、流量变送器输出为4mA~20mA信号 依据现场管道中液体的流速和安装方式待选 6、无线路由器 JZH-000-12 本产品只有传输功能智能管理、智能传输模块 技术参数

供   电 锂电池供电 工作频段 2.4GHz 波特率 38400bps 网 络 Zigbee PRO协议 通信距离 空旷环境800m 信道 16个网路ID0X000-0XFFFE 数据传输格式 主动上报 防爆等级 不防爆 外形尺寸 147mm×112mm×46mm
