发布日期：2023/6/12

RWE Power International是欧洲最大的发电商之一，也隶属于欧洲致力于为水电气等行业提供服务的公用事业龙头企业RWE集团旗下。RWE Power International主要为发电厂运营商提供工程支持，并创造性地将红外技术以及FLIR Systems ThermaCAM™ S系列红外热像仪广泛运用于无损检测（NDE）中。

RWE Power International由RWE npower（为不列颠620万用户供气供电）及其顾问子公司RE GmbH（以前的Rheinraun Engineering）合作成立。作为集团内部的咨询机构，RWE Power International支持npower进行低成本燃煤、燃油和燃气发电站投资组合，并为其再生能源生产提供运营和维护支持。除此之外，RWE Power International还为全世界其它国家和地区的发电厂运营商提供广泛支持和咨询服务。该单位    曾为超过200家客户服务，具有10万人年的项目经验，其知识跨度很大，覆盖矿物燃料、气体和再生能源发电厂管理、运营的各个方面。

检查管理、设备寿命与完好性

RWE Power International的检查管理小组（IM）提供无损测试、评价和检查（NDE）服务。旗下专家不仅选定检查或评估设备状况所需的验证技术，而且根据NDE方法和技术的运用和性能为工程师提建议。

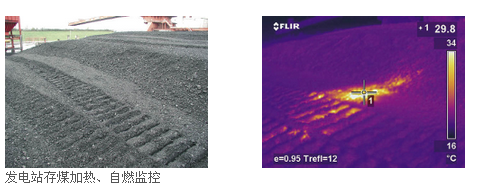

红外热像仪是检查和评估设备状况的主要工具。从监控存煤自燃情况到涡轮机评估等复杂应用，实施热成像检查，是为了确保重要厂区的热效率。若IM具有设备和运行计划方面经验，IM将坚持发展并调整其热成像技术和应用。IM小组负责热成像应用的NDT工程师Richard Day表示：“我们的方法是从最终用户角度出发，而非制造商角度；这一差别会影响我们为客户做的所有事情。”

评估管道系统

典型的应用是从整体上监控设备的精密管道系统，特别是高能管道系统。这些管道将过热蒸汽运至涡轮机。这些管道    度红外反射材料）制成了90度锥形红外反射器，并将其置于定子铁芯中心的塑料导管上，垂直于定子铁芯表面。导管必须是空心的，允许通电电缆穿过铁芯。

接着，将16毫米的绝缘单芯电缆穿过导管，达到12转；将电缆芯通电高达3.3千伏，以在定子铁芯内产生额定水平的通量。一段时间之后，（为了使定子铁芯内诱发的热量传导至铁芯表面），将红外反射器穿过铁芯。红外热像仪（FLIR Systems ThermaCAM S60红外热像仪，典型的壁厚为6-9厘米，它们必须能够承受158巴压力下温度高达500℃的热蒸汽。定期实施热成像检查，以便检查保温情况并识别过度的温度梯度。

Richard Day认为：“良好的管道保温不仅可以改进隔热性能，还可大幅减少可能造成管道破裂的热疲劳危险。”

提高涡轮机效率

蒸汽轮机/发电机是发电的关键。它结合了直接耦合至发电机转子的高压、中压和低压转子。这种布置的转动质量，在旋转速度为3000转/分钟的大型装置上，可以超过200公吨。发电机转子在固定的定子内转动。定子铁芯由绝缘的薄钢板制成，以防止较大的环状电流/铁芯损耗。若运行过程中相邻铁芯片之间意外接触够多，电流可能开始流动，这将造成铁芯内出现潜在危险的局部热点。

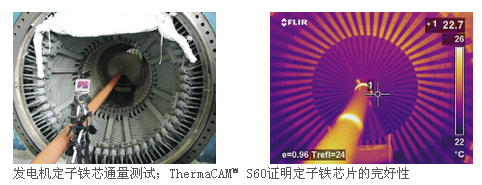

通过采用可靠的创新方法实现红外技术的耦合，RWE International已经开创了有效的技术，用于检测定子铁芯片的完好性。IM专家用抛光的不锈钢（一种高    带光学12度变焦镜头，被置于离定子铁芯约2.5米远的三脚架上）监控反射到锥形反射器上铁芯直径的图像。捕捉到的图像通过FLIR System 的ThermaCAM Researcher处理软件，提交给电气工程工作人员进行分析。这种新颖的定子铁芯通量测试方法，可以在生产阶段以及定子铁芯的使用期限内证明定子铁芯片的完整性。

Richard Day指出以专业且负责的态度进行报告以及实施试验和验证测试的重要性，他还强调了与客户对话的必要性，并且解释他们可以协助正确理解图像，因为他们具备专业的设备和运营流程知识。他说：“倾听并意识到客户的需要，而不是你所认为的他们的需要，这一点非常重要。”

只有这样，红外热像仪才能成为强大有效的非接触式无损检测工具，提供清晰的图像，显示锅炉、涡轮机以及供给系统组件以热的方式发生的问题，有助于工程工作人员在设备故障前做出判断并采取纠正措施。
