美国邦纳工程国际有限公司上海代表处 无线产品经理 黄胡清
1.引言:
再循环生产利用是国家环保重点项目。
循环经济是全球经济集约型社会的发展趋势。依据在循环原则,将废物资源转化成其他产品的原料。垃圾处理行业就是其中典型的应用,通过将收集而成的工业和生活垃圾进行有序、专业的分拣,随后进行专业化的焚烧转化成热能进行发电。在此基础再循环生产成为节能环保一个重要的环节,其中垃圾分拣技术的是再循环生产一个重要的分支。
2.垃圾分拣处理
现实中,垃圾分拣处理是一个自动化控制要求很高的行业。当各地收集的垃圾集中送到垃圾场之后,垃圾将会经过集中收集处理的地方,由系统进行自动地分拣。系统会将垃圾进行自动的分类,然后输送到相应的料口。由于工作环境的恶劣导致了对人员的安全和健康危害很大,因此高端技术是过程中完全是没有人工介入的,都是自动化的控制。一旦当料口的分拣物达到了一定的数量,就要通知相应的车辆去接送。在自动化实现过程中每个步骤都要求能够实现非常精确的控制。工业无线网络在垃圾处理自动化过程中
3.邦纳工业无线网络系统DX70在垃圾处理过程中的解决方案
在垃圾处理过程中,恶劣及有毒的环境造成了工作人员不可以长时间的在此环境下工作,现代工业利用无线网络产品解决此类的问题,当垃圾在传送过程中,所有的这些信号都是通过工业无线网络系统来进行传输。当垃圾料口达到一定的规定范围,无线传感器就会将信号发送到远程的车辆。远程车辆接收到信号之后将垃圾车开到发出信号的具体料口,将相应的分拣物输送到车辆上。具体的无线控制图如下:
![](/c/new/cp/qd/Images/202106/20210611153516881.jpg)

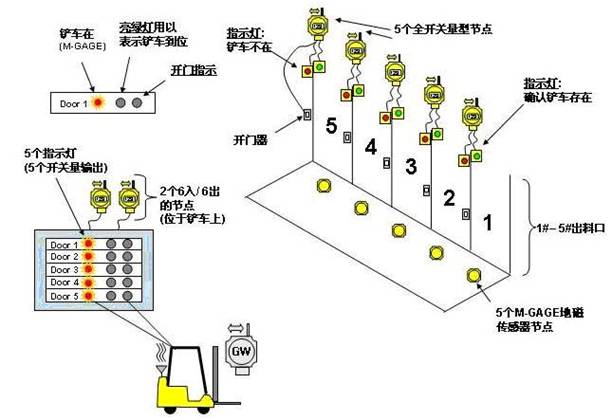

图一:工业无线网络系统DX70在垃圾处理过程中的控制图
从以上的系统控制图可以看到,邦纳的工业无线网络系统DX70,接收到工业智能指示灯等其他传感器的信号之后,向远处的DX70节点发出信号,远程车辆接收到信号之后将垃圾车开到发出信号的具体料口装卸物料,同时地磁传感器发出信号到指示灯及无线传感器,以免产生车与车之间的碰撞和混淆,各主要的料口都可以利用无线网络系统进行远程控制信号交互,实现自动化处理。由于垃圾处理现场的作业环境比较恶劣,且现场不宜采取传统的布线方式,所以也就需要无线系统能够在此环境恶劣的现场,实现精确、快速的信号交互传递。
运输车根据无线系统之间的信号传递快速准确的将相关物料进行输送,随后这些处理后的物料,将会是非常有用的发电原材料,这些原材料通过焚烧,将产生的热能进行发电。
![](/c/new/cp/qd/Images/202106/20210611153516493.jpg)

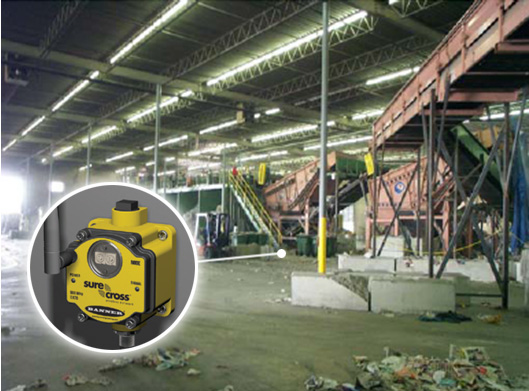

垃圾处理工厂的现场作业图(DX70)
4.结束语
从资源循环利用的角度,一般在垃圾处理厂旁边就会建造发电厂。通过垃圾处理下的物料即可转送到附近的发电厂。同样在发电厂的应用环节中也需要工业无线装置,在垃圾焚烧的现场,需要通过无线装置来进行垃圾发酵堆内的温度的测量。在高温恶劣的工作环境中,拥有IP67等级的DX70无线装置,能够适用于高温、高腐蚀的作业环境。从而可以在人为布线不能实现的区域进行操作。
邦纳DX70无线网络系统在实际中的应用中,适用于各种已有的传感器安装,减少了布线距离增加的成本,解决了现场布线障碍及生产环境或是在室外工作的限制,并且解决了需要耗时耗力的布线等问题。该产品可以应用到许多行业及自动化领域的多种信号输入输出而无需布线的场合。DX70无线网络系统的出现,将为国内传感器市场带来更为广泛、高效的产品应用。
附录:
1.邦纳无线网络系统DX70的技术参数:
![](/c/new/cp/qd/Images/202106/20210611153516454.jpg)
邦纳无线DX70产品图
----Frequency Hopping Spread Spectrum (FHSS) 无线电跳频扩频以及Time Division Multiple Access (TDMA)时分多址控制架构的技术结合, 抗干扰强。
----无线工业级I/O 系统, 4 路开关量I/O, 2路模拟量I/O, 连接信号丢失输出
----网关与节点为双向数据传输, 包括数据传输的应答
----坚固的外壳, 防护等级为IP67
----即插即用
----2.4 GHz 频率
----内建信号强度指示
----内置或外置天线可选, 天线种类繁多
---- 超远距离3.2 Km
2.FHSS-无线电跳频扩频技术: 载波频率受一个伪随机码的控制,在其有效工作带宽范围内,按PN码的随机规律不断改变,实现频谱扩展。同时在接收端,接收机的频率合成器受相同的伪随机码控制,并通过同步措施,保持与发射端的跳变顺序一致, 最终实现双向通讯。 跳频的优点是抗干扰性能强,相比其他单一频率通讯方式(例如数传电台),一旦在某个时间点上通讯受到外界噪声干扰,便可以主动跳变到其他频道上继续通讯。
