LTF激光测距传感器与PLC模拟量配置文档

发布日期:2025/2/4

原创: Justin.Xu


模拟量在PLC系统中有着非常广泛的应用,特别是在过程控制系统中。模拟量是一种连续变化的量,因此,它的使用对象也是各种连续变化的量,比如温度、压力、湿度、流量、转速,距离等等。本文就LTF激光测距传感器模拟量的使用方法与大家进行分享。

应用案例分享

应用场合:

客户需要实时测量激光测距传感器与被测物的距离,这时需要将模拟量信号接入客户的系统中,要求4-20ma输出。

产品配置:

激光测距:LTF12IC2LDQ

输出:4-20ma

CPU:西门子S7-1500

PLC远程分站:ET 200SP,LTF12是接在该远程分站上的模拟量输入模块上,型号为:4XI 2-/4-线标准型。

640

▲客户现场配置


▲接线方案


▲现场接线

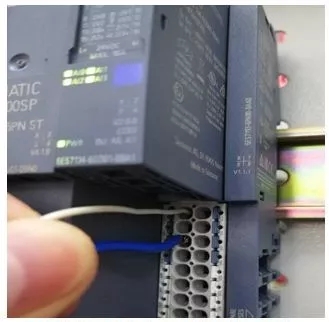

选择模拟量输入通道0:白线为激光测距电流输出线,蓝线为电源0V。


▲PLC模拟量模块配置

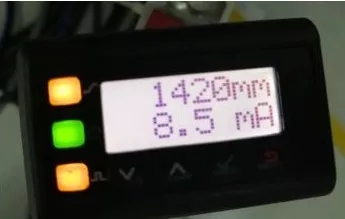

▲LTF激光测距:设置模拟量输出量程范围为50mm——5m。

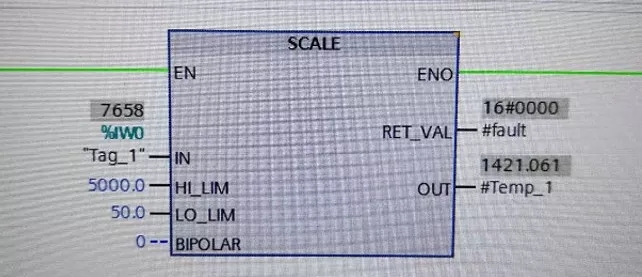

▲PLC编程:使用SCALE功能块,成功读取显示实际距离。

LTF激光测距与PLC成功配置完成,当前距离值正确的传送给了PLC系统。
