一、六氟化硫在线监测及开关柜测温方案方案设计：

  现场有两部分组成：开关柜温度监测和sf6泄露监测。开关柜测温采用感应供电无线测温技术，无线温度传感器利用磁饱和感应供电原理，实现产品的免维护及数据采样的实时性。Sf6泄露监测采用红外检测技术，用德国先进的双光束红外检测技术检测SF6气体浓度数值，精度能够做到1%FS 。

两部分通过485总线或光纤连接到集中控制室，集控室安放一台监控服务器，服务器安装我公司研发的OES-2000集中监控软件，实现对现场设备的数据查看及综合监控。

二、六氟化硫在线监测及开关柜测温方案系统结构图：





三、六氟化硫在线监测及开关柜测温方案系统结构图各部分介绍：

    a) 开关柜无线测温

在开关柜动触臂上安装感应供电式无线温度传感器，从一次回路取电，无需电池，只要一次回路有10A以上电流即可感应取电，通过电磁无线数字传输将温度值发送到安装在二次仪表舱的无线温度监测器，监测器通过RS485串口将温度数据集中到监控主机，实时查看数据并实现温度超温报警。

        b) 现场安装

无线温度传感器的安装：将表带式传感器扎在触壁上，将温度探头引出粘贴在触头附近，最后用热缩套管热缩。

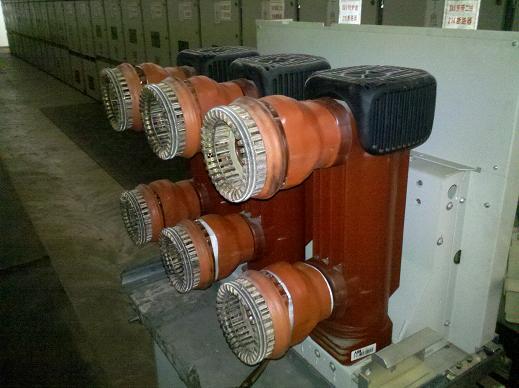

温度传感器安装图片如下：







无线温度监测器的安装图如下：安装在二次舱内或开关柜面板上。



   b)  技术参数

        l  无线温度监测器性能指标：

       测点数量：1---128个点（根据现场情况设定）。

       报警输出：1个（无源接点）250Vac,0.6A或24Vdc,5A。

       通讯接口：RS-485串口。

       通讯规约：Modbus-RTU规约，正瑞规约可选

       工作电压：交流220VAC,  220VDC(无需电源适配器)。

       工作温度：-40℃～+85℃。

         2  无线温度传感器性能指标：

       测温元件：数字集成温度传感器

       测温范围：-55℃～+127℃

       测温误差：小于0.5 ℃（全量程范围）。

       接口方式：430M无线数字通讯。

       发送频率： 10S发送一次。

       供电方式：感应供电

       一次回路电流：10A-6000A之间

      c)   Sf6泄露监测

 采用德国先进的双光束红外检测技术检测SF6气体浓度数值，精度能够做到1%FS，可以长达到10年工作寿命。

 它主要检测开关室SF₆气体浓度含量和氧气含量，当环境中SF₆气体含量超标或缺氧时，能实时进行报警，同时自动开启通风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。

 德国smartGAS公司的SF6传感器的原理是红外光谱原理，也就是激光的原理！与电化学原理相比，红外SF6传感器（六氟化硫传感器）具有高可靠性，长寿命，高性价比。 不受H2O，酒精，CO2气体干扰。它广泛地用于电力设备的SF6气体泄漏监控报警系统 （0-1000ppm)中，SF6检漏仪（0-50ppm),SF6检漏仪纯度分析仪（0-100%）。

  气体分析模块对下面各个采集器的空气进行取样分析，并把分析数据连同温湿度传感器、风机控制器利用485网络接入集中监控室的服务器，服务器的软件平台集中显示实时数据并存储，设定超浓度上限报警，自动联动风机启停。

   a）气体取样分析模块技术参数

        ●  激光法检测环境中SF₆气体含量；

        ●  超限报警泄漏时自动启动风机排风功能；

        ●  环境中O₂含量检测功能；缺氧时自动报警，自动排风；

        ●  大屏幕液晶动态中文显示，具有屏幕自动保护功能。界面友好，刷新速度快；

        ●  SF₆、O₂气体含量超标时，风机自动启动功能；

        ●  定时排风功能；

        ●  报警时启动强制排风功能；

        ●  相关历史数据存储及检索功能；

        ●  温度、湿度检测、报警及显示；

        ●  红外检测，语音提示报警功能；

        ●  SF₆浓度超限报警点：1000ppm,精度＜±2%；

        ●  O₂浓度检测范围0－25%，缺氧报警点：18%，精度＜±0.5%；

        ●  温度显示范围：-20～+99℃，精度＜±0.5%；

        ●  湿度显示范围：0～99%RH，精度＜±3%；

        ●  输入电源：AC  220V±20%；

        ●  报警输出接点功率：AC220/5A；

        ●  风机输出接点：380V/15A（三相）或220V/15A；

        ●  风机启动：O₂含量≤19.6%或SF₆气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机；

        ●  海量报警信息存储设计；

        ●  5路大容量报警触点输出。

        ●  SF₆、O₂变送器采用进口原装的传感器，寿命长；

        ●  SF₆气体检测报警误差＜1%，氧气报警误差＜0.5%；

        ●  风机控制器可控制原有风机。

        b）现场安装图片





    c）集中监控软件介绍

    l  具有开关柜出头温度、现场sf6/O2浓度、环境温湿度等显示功能

    l  具有超温，超浓度报警功能；

    l  采用B/S结构，可通过浏览器查看数据和现场模拟图像；

    l  可手动控制现场设备，设置联动对应；

    l  报警功能：弹出窗口、声音、光、GPRS短信报警功能，并显示报警   位置。

    l  温度历史曲线查询；

    l  历史报警事件查询；

    l  权限管理，获得权限可通过网页浏览数据。
