安装在机架上的单元的电流 / 功率大小受到机架上电源单元容量的限制。 设计系统时请参见下表，从而使安装单元的总电流消耗不超过每路电压对应的最大电流，且总功耗不超过电源单元的最大功耗。

有关各单元电流消耗的详细计算方法，请参阅 “2-1-2 CPU 机架”、“2-1-3 扩展机架”和 “2-1-4 配置单元”。

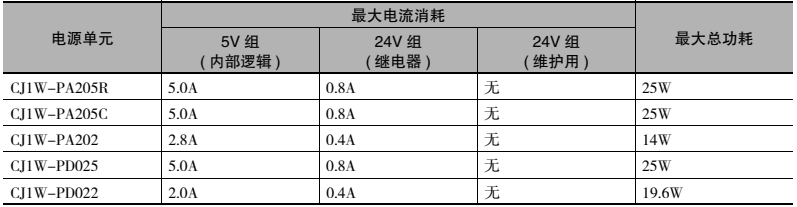

电源单元可输出的最大电流和功率

下表所示为 CPU 机架和扩展机架上的电源单元可输出的最大电流和功率。
注 1 计算 CPU 机架的电流 / 功耗时，必须考虑 CPU 单元本身的功耗。同样，如果连接一个或多个扩展机架时，也
应考虑 I/O 控制单元的功耗。

2 计算扩展机架的电流 / 功耗时，必须考虑 I/O 接口单元的功耗。

计算示例

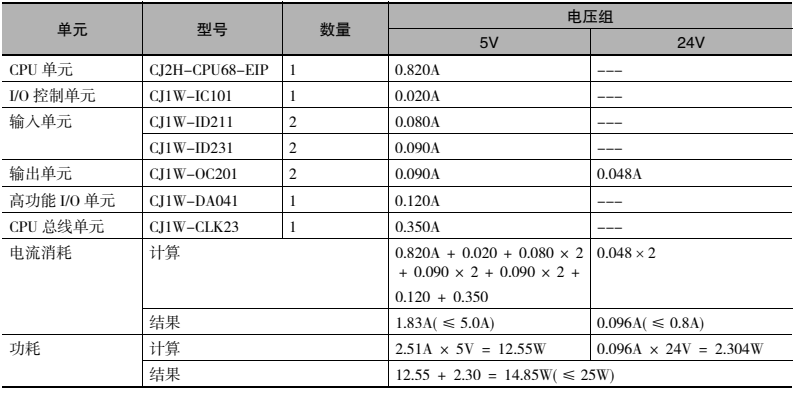

示例 1：在本例中，下列 CPU 单元将被安装到采用 CJ1WPA205R 电源单元的 CPU 机架上。

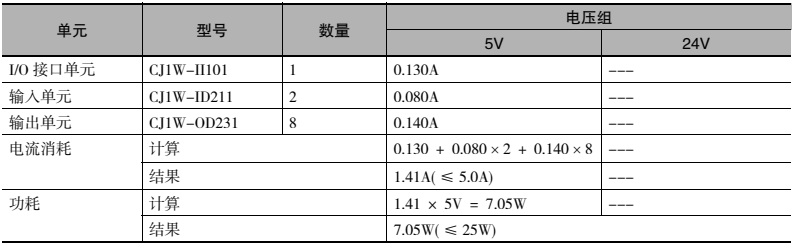

示例 2：在本例中，下列 CPU 单元将被安装到采用 CJ1W-PA205R 电源单元的 CJ 系列扩展机架上。

附加信息

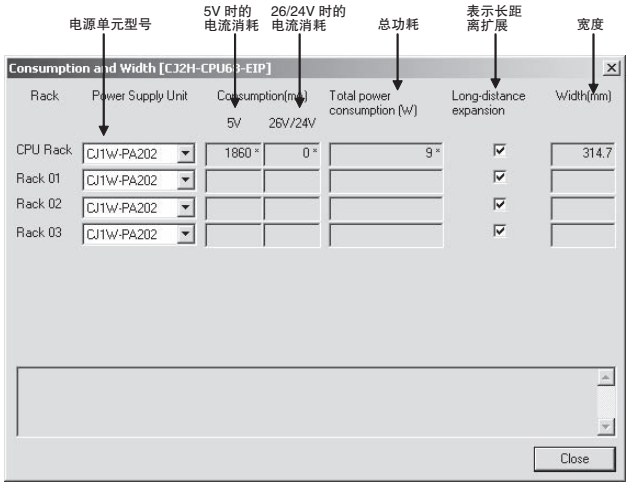

机架电流消耗和宽度显示
在 CJ2 CPU 单元 I/O 表窗口中的选项菜单上选择“Current Consumption and Width ( 电流消耗和宽度 )”，
即可显示连接到 CPU 机架或扩展机架的单元消耗电流和宽度。

若超出了电源单元的容量限制，则将显示为红色。
