安川伺服驱动器MECHATROLINK-Ⅲ通信指令型SGDV-200A21B大适用电机容量:3kw

  • 安川 伺服驱动器MECHATROLINK-Ⅲ通信指令型 SGDV-200A21B概述

    Σ-v系列伺服单元SGDV型。
    大适用电机容量:3kw。
    电源电压:三相AC200V。
    设计顺序:B型。
    接口:MECHATROLINK-Ⅲ通信指令型(旋转型伺服电机用)。
    选配(硬件):基座安装型(标准)。
    实现实时通信
    以大的传送速度100Mbps和可设定的通信周期125s~4ms,实现了多62站的高速控制。
    通过通信速度的高速化,可实时收发各种控制用信息。
    为节省成本做贡献
    条通信线路多可连接62站,可大幅削减配线成本和时间。
    上位控制器的指令连接器仅需1个,
    而且无需速度/转矩指令用D/A转换器或位置指令用脉冲发生器。
    实现了的运动控制
    除了转矩、位置和速度控制,还可实现精度要求极高的同步相位控制。
    由于可在线切换控制模式,因此可更有效、平滑地实现复杂的机械动作。

  • SGDV-200A21B详细介绍
    伺服电机SGMGH型。
    额定转速:1500r/min。
    功率:7.5Kw。
    电源电压:三相AC200V。
    串行编码器:17位相对值。
    设计顺序:机床用。
    轴端:锥度1/10,带平行键伺服驱动器MECHATROLINK-Ⅲ通信指令型。
    选购件:带油封、DC90V制动。
    高速进给系列:无负载时亦需高速运转的场合。
    主回路与控制回路的电源完全分离,
    报警时可只关断主回路电源,容易维护。
    参数设定器内置。
    由伺服驱动器本体可直接输入参数。
    节省配线。
    采用了串行编码器,编码器配线数比原产品减少了1/2。
    多合一控制:利用参数切换可别使用转矩、位置、速度控制。伺服电机SGMPH型(转速:3000r/min)。
    功率:0.1kw。
    电源电压:单相AC200V伺服驱动器MECHATROLINK-Ⅲ通信指令型。
    串行编码器:13位相对值。
    设计顺序:防水标准IP67。
    轴端:直轴无键。
    选购件:带DC24V制动。
    偏平系列:需在狭小空间安装伺服电机时。
    灵活适应用户系统。
    为了您能构筑佳的系统,以充实的产品系列支持您。
    产品有单相100V、单相200V、三相200V,
    并有适用于对值码盘,带制动、带减速机的各种电机。
    进而,因其符合国际标准,在范围均可放心使用。
    平滑运转,有极季速度观测控制,
    使电机的速度波动大幅度减低,低速下亦可平滑运转。Σ-V系列伺服电机SGMGV型。
    额定输出:4.4kw。
    电源电压:AC400V。
    串行编码器:20位增量型(标准)。
    设计顺序:标准(螺栓为银色)。
    00W~15kW,带保持制动器)伺服驱动器MECHATROLINK-Ⅲ通信指令型。
    配备有高分辨率串行编码器(20位)。
    标准采用IP67。
    用途示例:
    机床。
    传送机械。
    搬运机械。
    食品加工机械。
    额定值和规格:
    额定时间∶连续。
    振动等级∶V15。
    缘电阻∶DC500V,10MΩ以上。
    使用环境温度∶0~40°C。
    励磁方式∶永磁式。
    安装方式∶法兰式。
    耐热等级∶F。
    缘耐压∶AC1500V 1分钟(200V级),AC1800V 1分钟(400V级)。
    保护方式∶全封闭自冷式IP67(轴贯通部分除外)。
    使用环境湿度∶20~80%(不得结露)。
    连接方式∶直接连接。
    旋转方向∶正转指令下从负载侧看时为逆时针方向(CCW)旋转。型、用途佳型伺服单元(用途佳型)。
    大适用电机容量:5.0kw。
    电源电压:三相AC400V。
    接口:MECHATROLINK-II通信指令型(旋转型伺服电机用)。
    设计顺序:A。
    硬件规格:基座安装型(标准)。
    功能:压力反馈控制功能。
    用途佳型Σ-V-FT系列
    根据不同的用途备有5个配备了便利功能的伺服单元机型。
    FT001(振动功能升级规格):通过强化的振动功能,缩短定位时间。
    FT003(压力反馈功能):通通过的压力控制,促进装置化安川SGDV-200A21B。
    FT005(支持旋转工作台用途):具有旋转转坐标功能和定点通过输出功能,能够平滑且控制旋转工作台安川SGDV-200A21B。
    FT006(定点通过输出功能):无需经由上位装置便可设定定点通过输出(触发)。
    FT008(支持对值系统用途):可通过任意上位控制器构建对值系统。
  • SGDV-200A21B样本·手册·说明书
    样本名称(中文)
    下载
    SGDV-200A21B选型样本-1
    SGDV-200A21B选型样本-2
    SGDV-200A21B选型样本-3
    Catalog Name (English)
    Download
    SGDV-200A21B Catalog
    手册/说明书名称(中文)
    下载
    SGDV-200A21B MECHATROLINK-III通信指令型用户手册设计维护篇
    Manual Name (English)
    Download
    SGDV-200A21B Setup Rotational Motor USER'S MANUAL SGMJV/SGMAV/SGMPS/SGMGV/SGMSV/SGMCS
    SGDV-200A21B USER'S MANUAL Design and Maintenance SGMJV/SGMAV/SGMPS/SGMGV/SGMSV/SGMC
    SGDV-200A21B Setup Rotational Motor USER'S MANUAL SGMMV
    SGDV-200A21B USER'S MANUAL Design and Maintenance Rotational Motor Analog Voltage Reference and Pulse Train Reference SGMMV
  • SGDV-200A21B类似型号价格

    SGDV-2R8A11A

    伺服驱动器MECHATROLINK-Ⅱ通信指令型

    684元

    SGDV-120D05B

    直线伺服电机用伺服驱动器

    0元

    SGDV-5R4D01B

    伺服驱动器模拟量电压、脉冲序列指令型

    0元

    SGDV-260D01B

    伺服驱动器模拟量电压、脉冲序列指令型

    0元

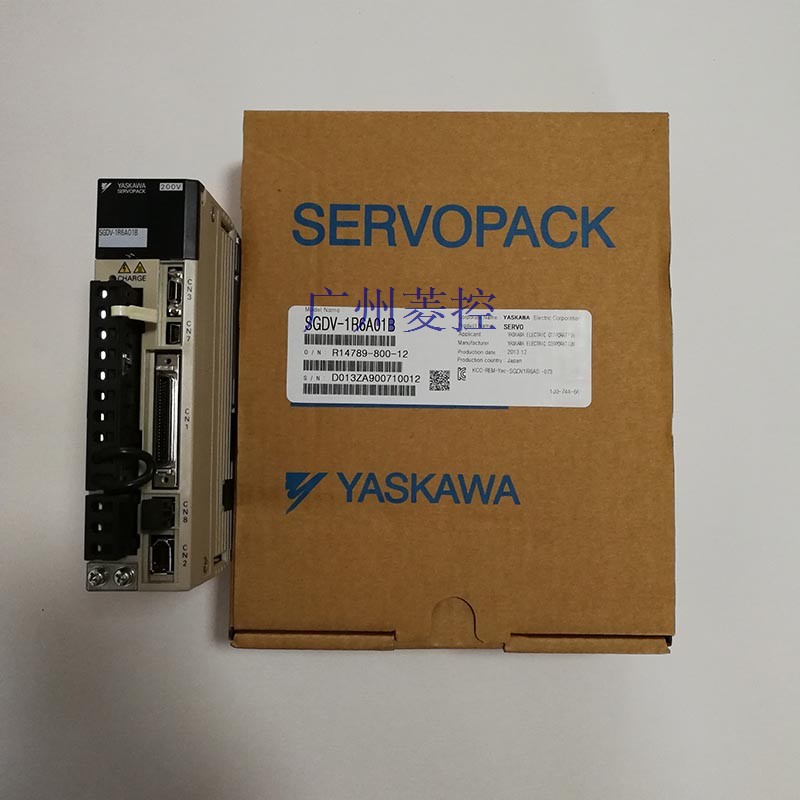

    SGDV-1R6A01B
